Клапаны импульсные DN20
Клапаны импульсные DN20 являются составной частью ИПУ котлоагрегатов и паропроводов холодного промперегрева. Клапаны предназначены для управления ГПК путем подачи или прекращения подачи рабочей среды в камеру сервопривода.

Клапаны импульсные DN20 опросный лист опросный лист

Область применения

Клапаны импульсные DN20 являются составной частью ИПУ котлоагрегатов

Клапаны импульсные DN20 являются составной частью ИПУ котлоагрегатов и паропроводов холодного промперегрева. Клапаны предназначены для управления ГПК путем подачи или прекращения подачи рабочей среды в камеру сервопривода.

Подробнее
Монтаж

Клапан вместе с фильтром и электромагнитным приводом монтируется на

Клапан вместе с фильтром и электромагнитным приводом монтируется на заводе к специальному каркасу, в сборе с которым поставляется по месту назначения. Для обеспечения минимальной инерционности работы ИПУ импульсные клапаны устанавливаются на возможно близком расстоянии от ГПК. Положение клапана вертикальное, штоком вверх.

Подробнее
Технические характеристики и принцип работы

Клапан представляет собой конструкцию рычажно-грузового типа с дополнительным

Клапан представляет собой конструкцию рычажно-грузового типа с дополнительным электромагнитным приводом, состоящим из двух электромагнитов. Для повышения надежности узла затвора клапан снабжен фильтром циклонного типа, предназначенным для задержания твердых частиц, попадание которых между уплотнительными поверхностями седла и золотника может привести к отказу ИК и всего предохранительного устройства.
Рабочая среда — пар.
Материал корпуса — сталь 12Х1МФ или сталь 20.
Изготовление и поставка по ТУ 3742-006-71228244-2008.
Подробнее
опросный лист опросный лист

Продукция

Арматура на высокие параметры
Главные предохранительные клапаны Клапаны импульсные DN25 Клапаны запорные Задвижки Дроссельные устройства Клапаны импульсные DN20 Клапаны предохранительные Клапаны обратные Затворы обратные Форсунки пароводяные Охладители пара Клапаны регулирующие и дроссельные Клапаны запорно-дроссельные
Элементы трубопроводов для ТЭС Арматура на средние параметры Электроприводы для арматуры ТЭС Редукционно-охладительные установки Паропреобразовательный клапан

Таблица параметров

Обозначение
изделия		 DN,
мм		 Рабочая
среда		 Рр,
Мпа		 Тр,
˚С		 Материал
корпуса		 H,
мм		 Н1,
мм		 Н2,
мм		 А,
мм		 L,
мм		 Масса,
кг		 Чертеж
модель

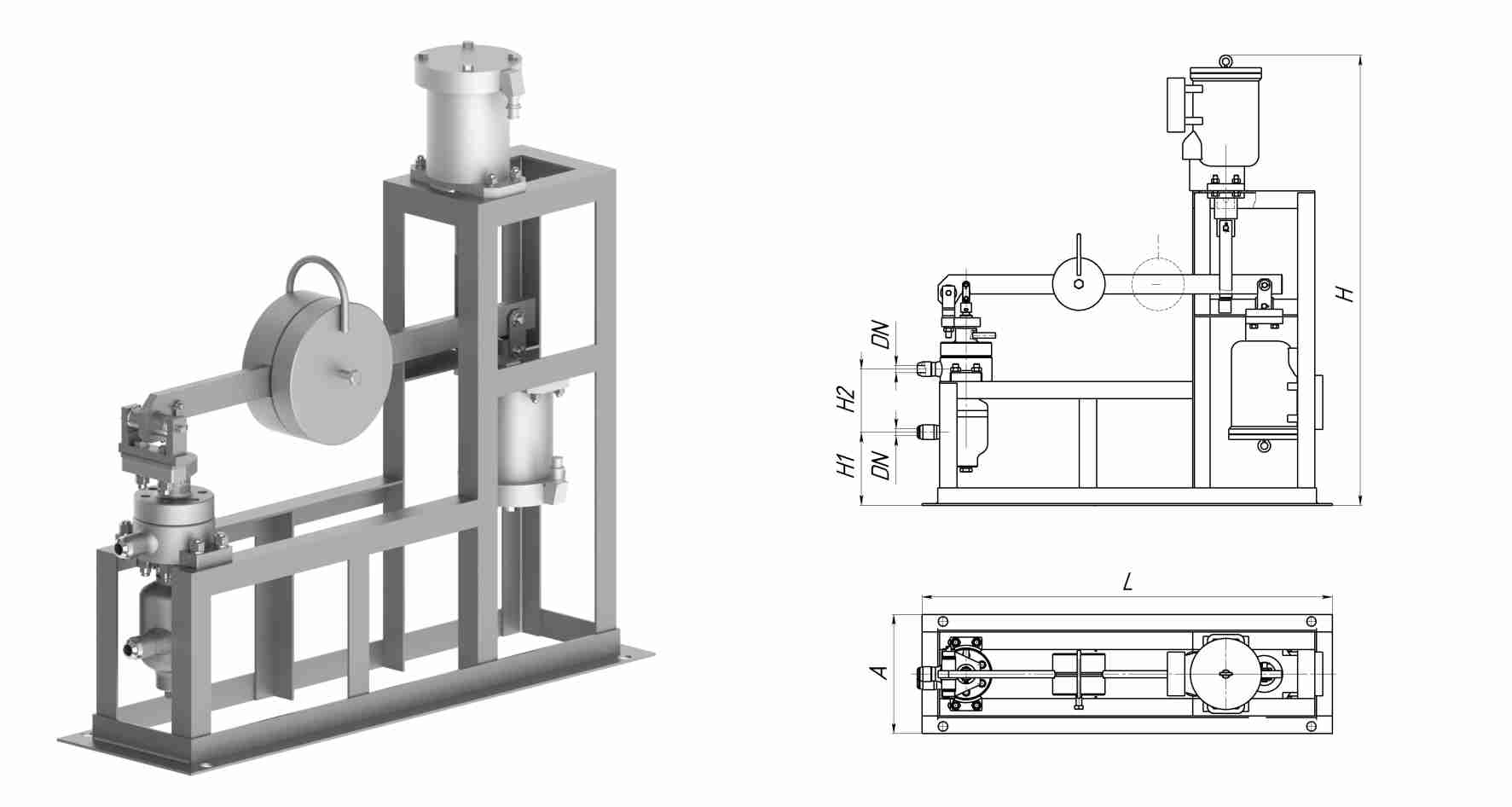

586-20-ЭМ-01 20 пар 25.0 545 12Х1МФ 1288 210 180 340 1045 226
586-20-ЭМ-01
586-20-ЭМ-01
586-20-ЭМ-01

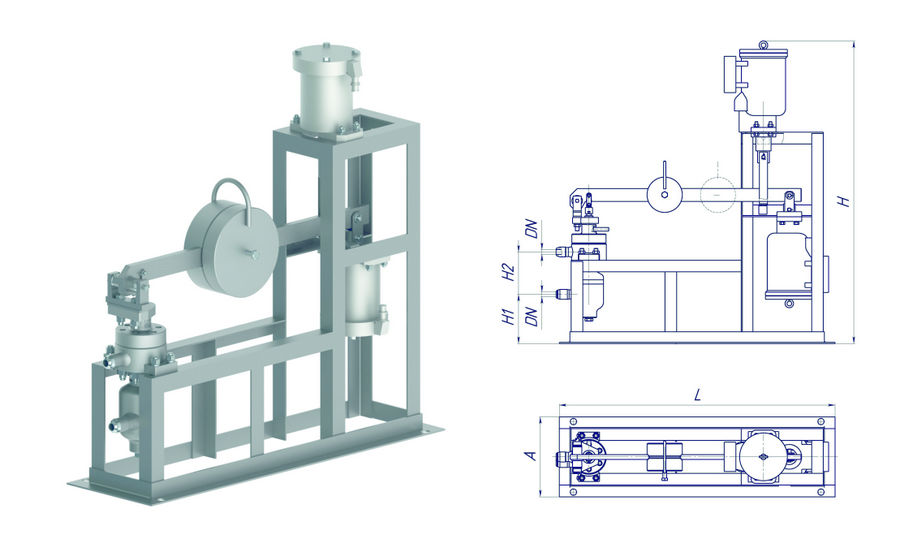

586-20-ЭМ-02 20 пар 13.7 560 12Х1МФ 1288 210 180 340 1045 206
586-20-ЭМ-02
586-20-ЭМ-02
586-20-ЭМ-02
586-20-ЭМ-03 20 пар 9.8 540 12Х1МФ 1288 210 180 340 1045 191
586-20-ЭМ-03
586-20-ЭМ-03
586-20-ЭМ-03
586-20-ЭМ-04 20 пар 9.4 540 12Х1МФ 1288 210 180 340 1045 190
586-20-ЭМ-04
586-20-ЭМ-04
586-20-ЭМ-04
586-20-ЭМФ-03 20 пар 3.9 285 20 1375 290 180 340 1075 198
586-20-ЭМФ-03
586-20-ЭМФ-03
586-20-ЭМФ-03
586-20-ЭМФ-04 20 пар 4.0 545 12Х1МФ 1375 290 180 340 1045 198
586-20-ЭМФ-04
586-20-ЭМФ-04
586-20-ЭМФ-04

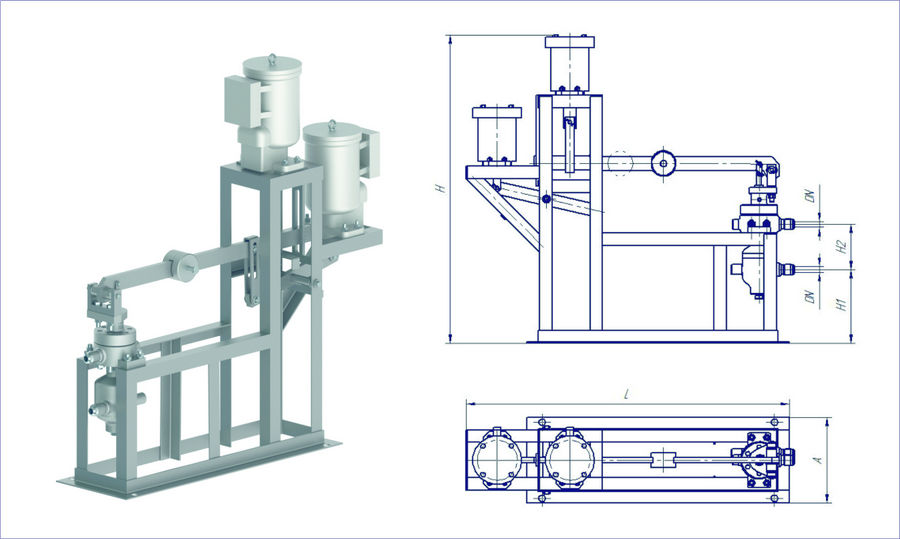

586-20-ЭМФ-05 20 пар 3.0 450 20 1375 290 180 340 1030 194
586-20-ЭМФ-05
586-20-ЭМФ-05
586-20-ЭМФ-05
586-20-ЭМФ-06 20 пар 6.5 545 12Х1МФ 1375 290 180 340 1230 198
586-20-ЭМФ-06
586-20-ЭМФ-06
586-20-ЭМФ-06
586-20-ЭМФ-07 20 пар 8.5 540 12Х1МФ 1375 290 180 340 1030 208
586-20-ЭМФ-07
586-20-ЭМФ-07
586-20-ЭМФ-07
586-20-ЭМА-01 20 пар 1.0 560 12Х1МФ 1375 290 180 340 1285 205
586-20-ЭМА-01
586-20-ЭМА-01
586-20-ЭМА-01
586-20-ЭМА-02 20 пар 2.0 560 12Х1МФ 1375 290 180 340 1285 205
586-20-ЭМА-02
586-20-ЭМА-02
586-20-ЭМА-02
586-20-ЭМА-03 20 пар 3.0 560 12Х1МФ 1375 290 180 340 1285 205
586-20-ЭМА-03
586-20-ЭМА-03
586-20-ЭМА-03
