Дроссельные устройства
Дроссельные устройства серий 863, 865, 891, 950, 1040, 1041, Э-3958, ДР РОУ-150/700 применяются в качестве нерегулируемых дроссельных элементов РУ, РОУ и БРОУ, (дроссельные устройства DN 100/200 серий 1040 и 1041 входят соответственно в состав парогенераторных установок УПГ 50/60 и УПГ 60/160).

Дроссельные устройства опросный лист опросный лист

Область применения

Дроссельные устройства серий 863, 865, 891, 950, 1040, 1041, Э-3958,

Дроссельные устройства серий 863, 865, 891, 950, 1040, 1041, Э-3958, ДР РОУ-150/700 применяются в качестве нерегулируемых дроссельных элементов РУ, РОУ и БРОУ, (дроссельные устройства DN 100/200 серий 1040 и 1041 входят соответственно в состав парогенераторных установок УПГ 50/60 и УПГ 60/160).Дроссельные устройства серий Э-3981, ДВ, 587, 826 применяются в качестве нерегулируемых дроссельных элементов основных и вспомогательных трубопроводов питательной и рециркуляционной воды, а так же на линиях подвода охлаждающей воды к РОУ и БРОУ.

Подробнее
Монтаж

Дроссельные устройства серий 863, 865, 891, 950, 1040, 1041, Э-3958,

Дроссельные устройства серий 863, 865, 891, 950, 1040, 1041, Э-3958, ДР РОУ-150/700 устанавливаются непосредственно за запорно-дроссельными клапанами РУ, РОУ, БРОУ на вертикальных и горизонтальных участках трубопроводов с направлением потока рабочей среды от патрубка меньшего диаметра к большему. Дроссельные устройства серий Э-3981, ДВ, 587, 826 устанавливаются на любых участках трубопроводов с направлением потока рабочей среды, как указано на корпусе дроссельного устройства.

Подробнее
Технические характеристики и принцип работы

Рабочая среда (пар или вода), проходя через дроссельные решетки (дроссельную

Рабочая среда (пар или вода), проходя через дроссельные решетки (дроссельную решетку) устройства, испытывает местное гидравлическое сопротивление, в связи с этим снижает давление и температуру.
Материал корпуса дроссельных устройств — сталь 12X1МФ или 15Х1М1Ф при температурах >450°С и сталь 20 или 15ГС при температурах ≤ 450°С.
Присоединение к трубопроводу — под сварку.
Изготовление и поставка по ТУ 3113-008-71228244-2008.
Подробнее
опросный лист опросный лист

Продукция

Арматура на высокие параметры
Главные предохранительные клапаны Клапаны импульсные DN25 Клапаны запорные Задвижки Дроссельные устройства Клапаны импульсные DN20 Клапаны предохранительные Клапаны обратные Затворы обратные Форсунки пароводяные Охладители пара Клапаны регулирующие и дроссельные Клапаны запорно-дроссельные
Элементы трубопроводов для ТЭС Арматура на средние параметры Электроприводы для арматуры ТЭС Редукционно-охладительные установки Паропреобразовательный клапан

Таблица параметров

Обозначение
изделия		 DN,
мм		 Рабочая
среда		 Рр
вх/вых,
МПа		 Тр
вх/вых,
˚С		 Площадь проходных сечений решеток, см2 L,

мм		 L1,
мм		 H,
мм		 D1,

мм		 D2,

мм		 D3,
мм		 D4,
мм		 D5,
мм		 D6,
мм		 d2,
мм		 Масса,
кг		 Чертеж
модель
S1 S2 S3 S4 S5 S6

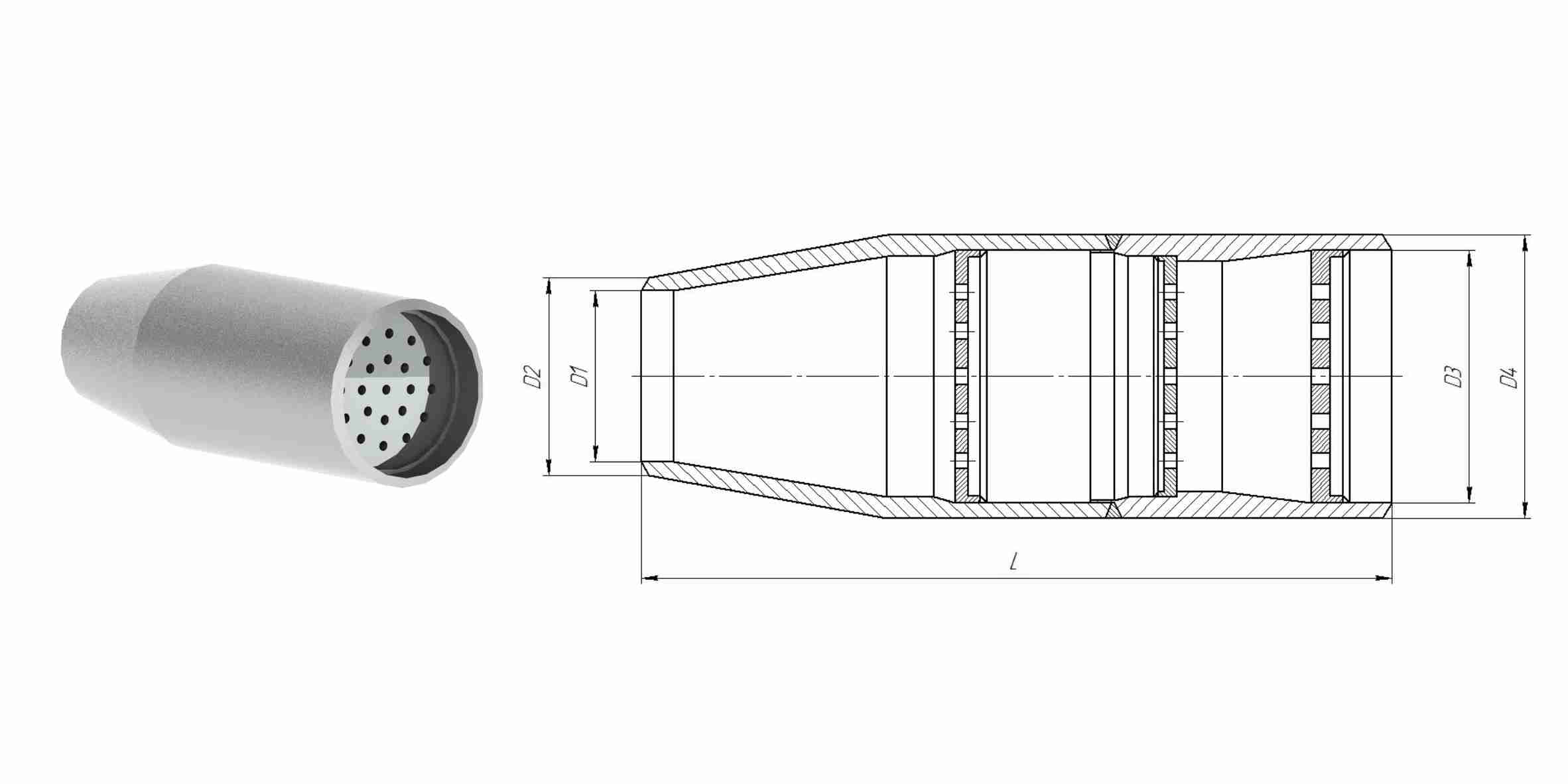

1040-100/200-Ш 100/200 пар 3,6/0,7 245/165 15.4 24.6 40.8 - - - 580 - - 109 140 195 219 - - - 58.1
1040-100/200-Ш
1040-100/200-Ш
1040-100/200-Ш

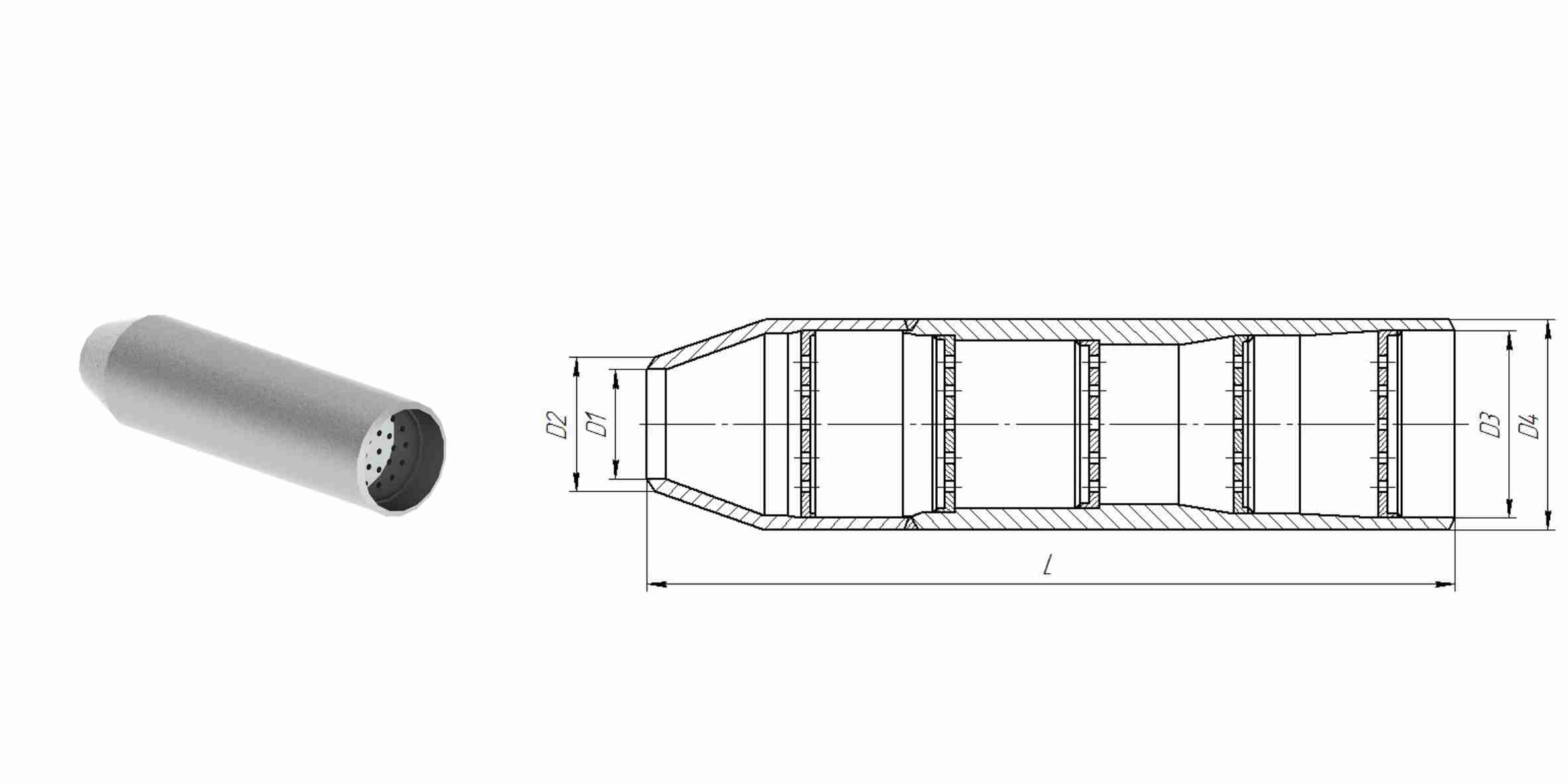

1041-100/200-Ш 100/200 пар 11,0/0,7 320/165 6.15 10.8 18.5 32.3 50.2 - 840 - - 114 140 195 219 - - - 89.7
1041-100/200-Ш
1041-100/200-Ш
1041-100/200-Ш

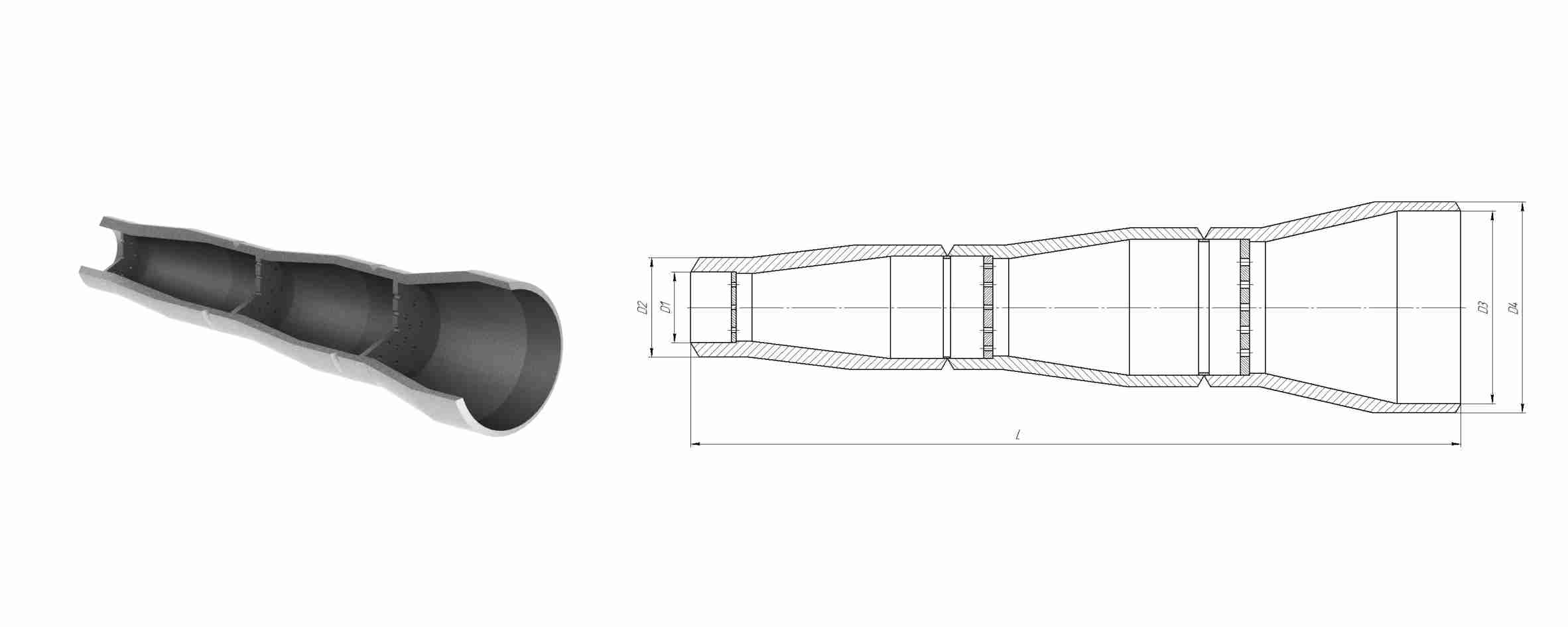

1041-150/450-Ш 150/450 пар 10,8/2,0 530/510 40 70.8 109 - - - 1695 - - 156 219 424 465 - - - 458
1041-150/450-Ш
1041-150/450-Ш
1041-150/450-Ш

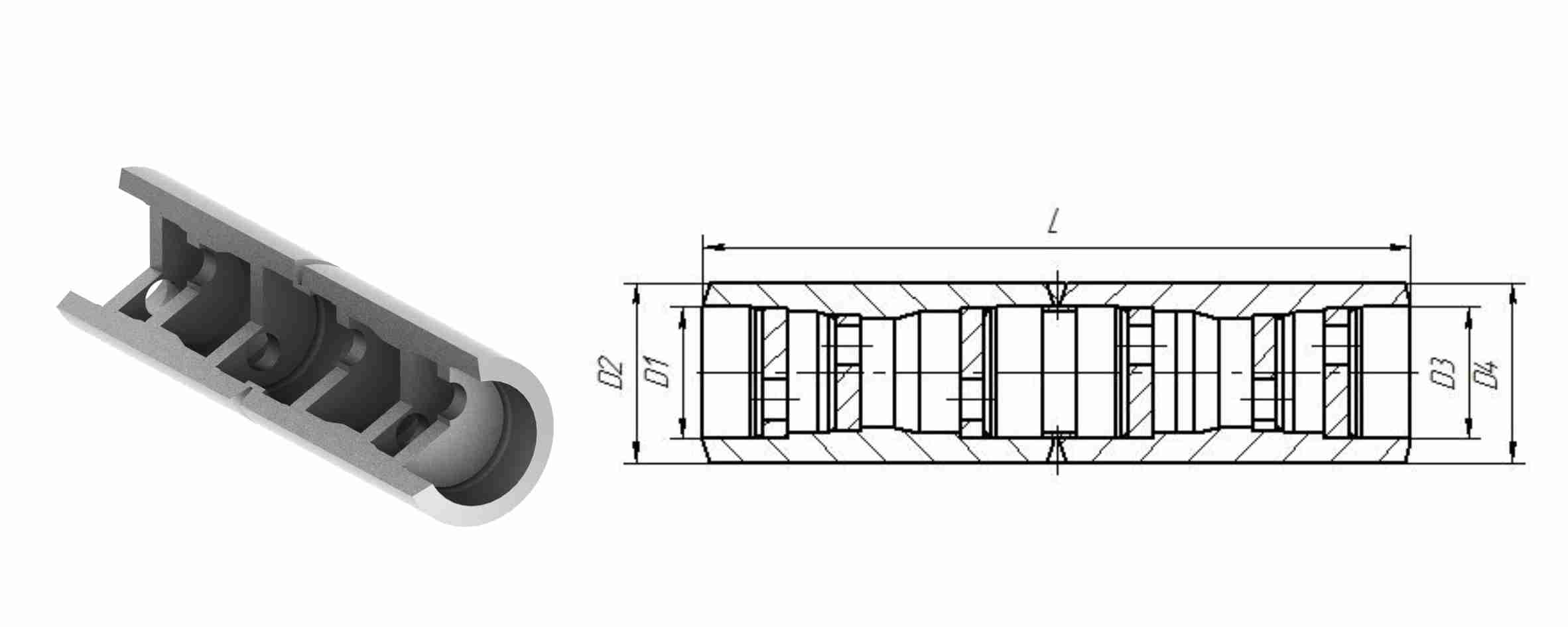

587-100-Ш12 100 вода 37.3 280 2х2,4 2х2,4 2х2,4 2х2,4 2х2,4 2х2,4 600 - - 98 133 98 133 - - - 38.3
587-100-Ш12
587-100-Ш12
587-100-Ш12

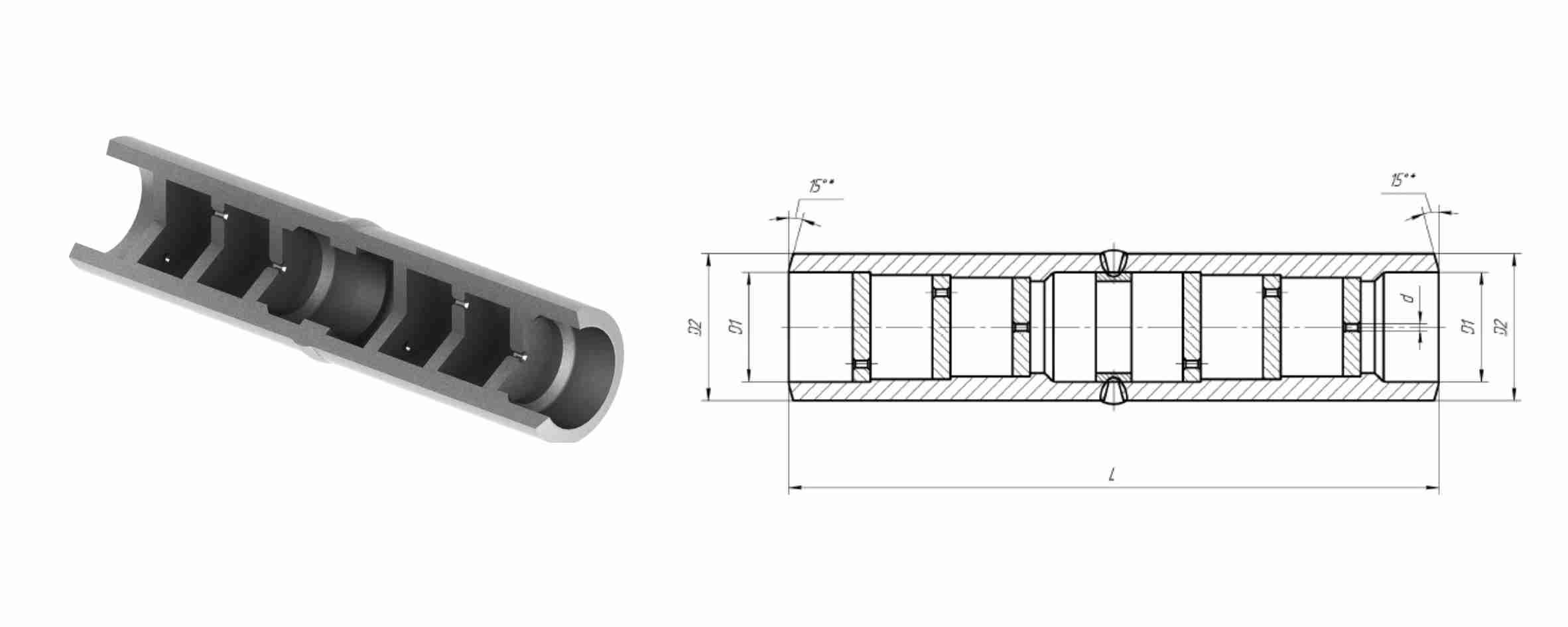

826-50-Ш6а 50 вода (25,0) (450) 0,12…5,0 0,12…5,0 0,12…5,0 0,12…5,0 0,12…5,0 0,12…5,0 366 - - 62 83 62 83 - - - 9
826-50-Ш6а
826-50-Ш6а
826-50-Ш6а

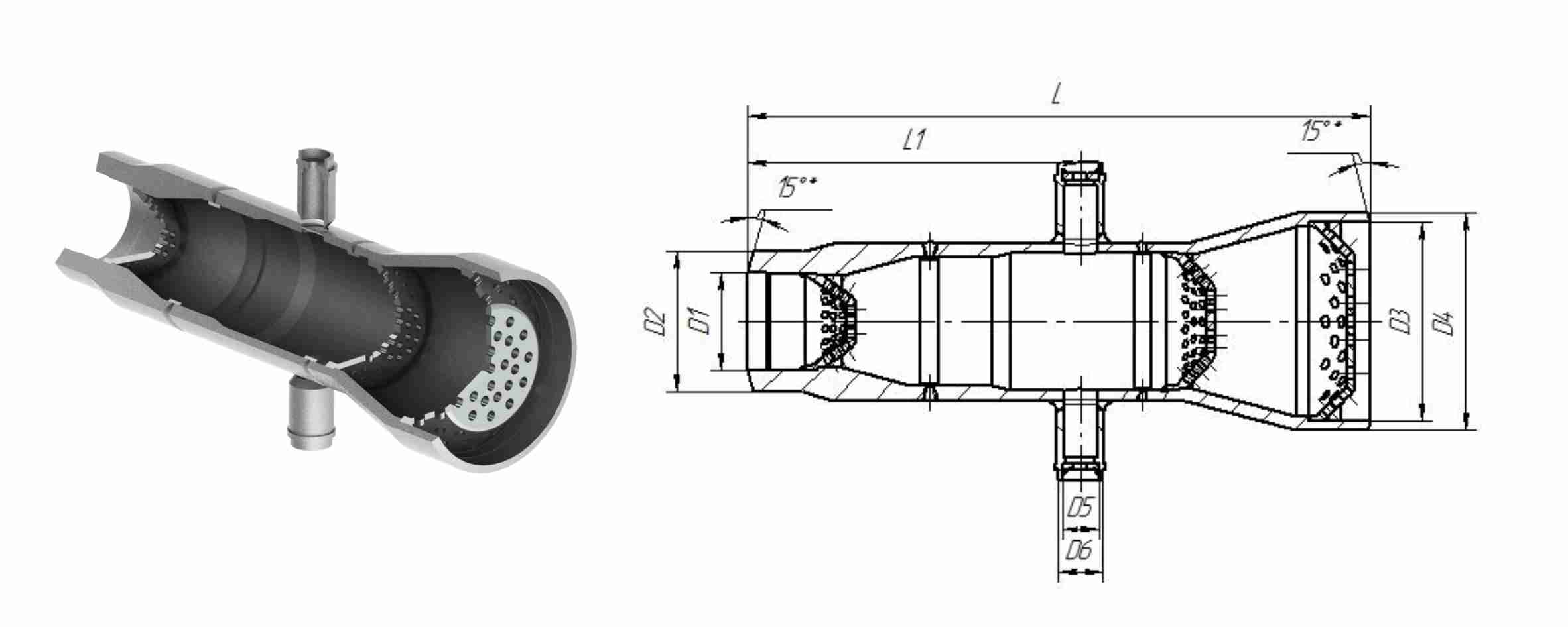

863-150/350-Ш 150/350 пар 13,0/2,1 490/460 69 104 192 - - - 1075 575 550 170 245 345 377 62 76 62 210
863-150/350-Ш
863-150/350-Ш
863-150/350-Ш
863-150/350-Ш-01 150/350 пар 13,0/2,1 490/460 32 44 78.5 - - - 1075 575 550 170 245 345 377 62 76 62 213
863-150/350-Ш-01
863-150/350-Ш-01
863-150/350-Ш-01
863-250/450-Ш 250/450 пар 13,2/2,0 500/460 174 261 477 - - - 1125 605 650 263 325 424 465 62 76 62 325
863-250/450-Ш
863-250/450-Ш
863-250/450-Ш

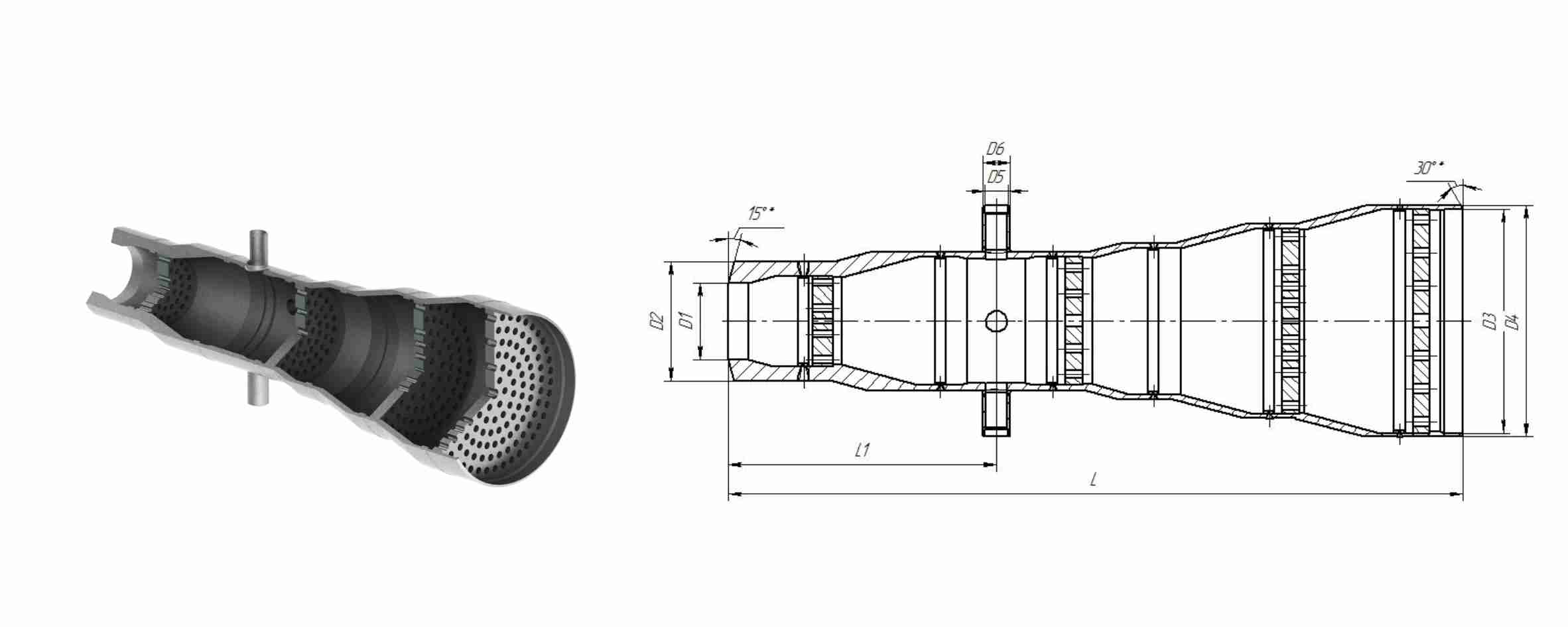

865-250/450-Ш 250/450 пар 12,3/2,0 490/470 174 260 - - - - 1125 620 650 263 325 424 465 62 76 62 299
865-250/450-Ш
865-250/450-Ш
865-250/450-Ш

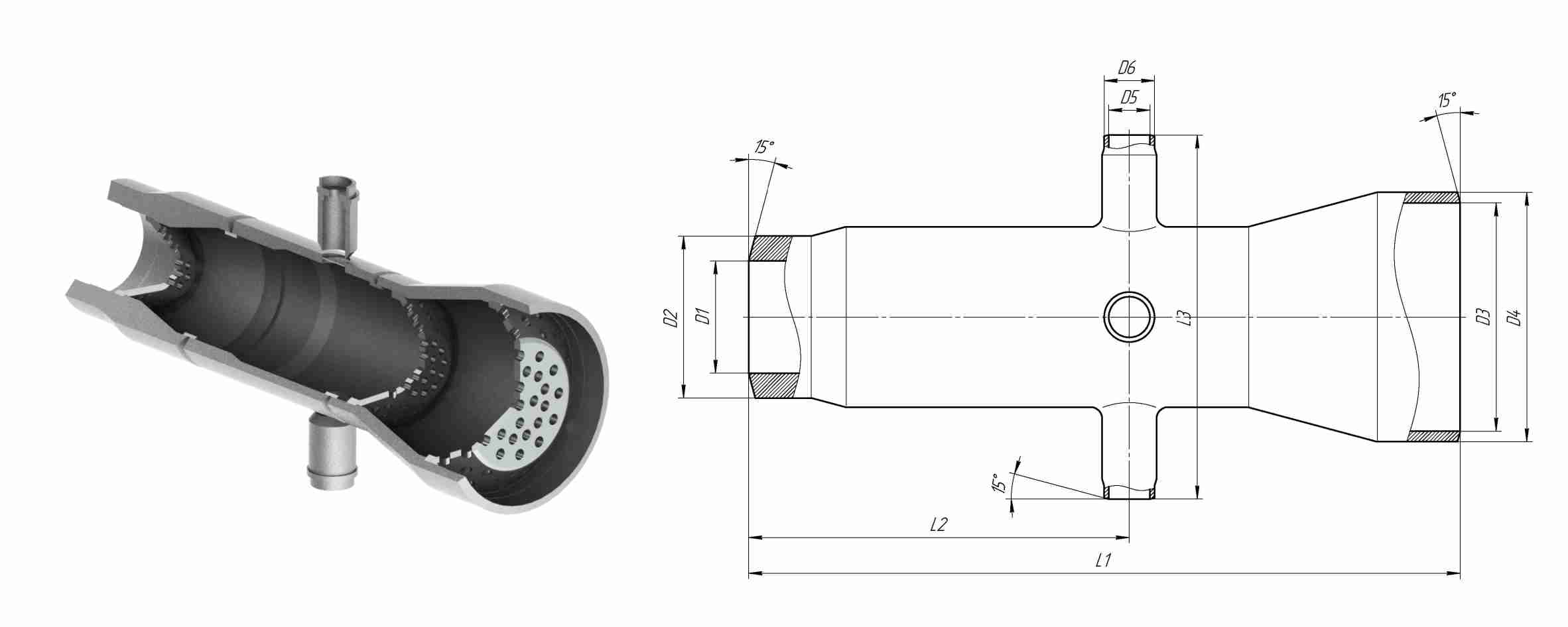

891-250/450-Ш 250/450 пар 12,0/2,0 490/440 182 323 555 - - - 1125 605 650 263 325 424 465 62 76 62 322
891-250/450-Ш
891-250/450-Ш
891-250/450-Ш

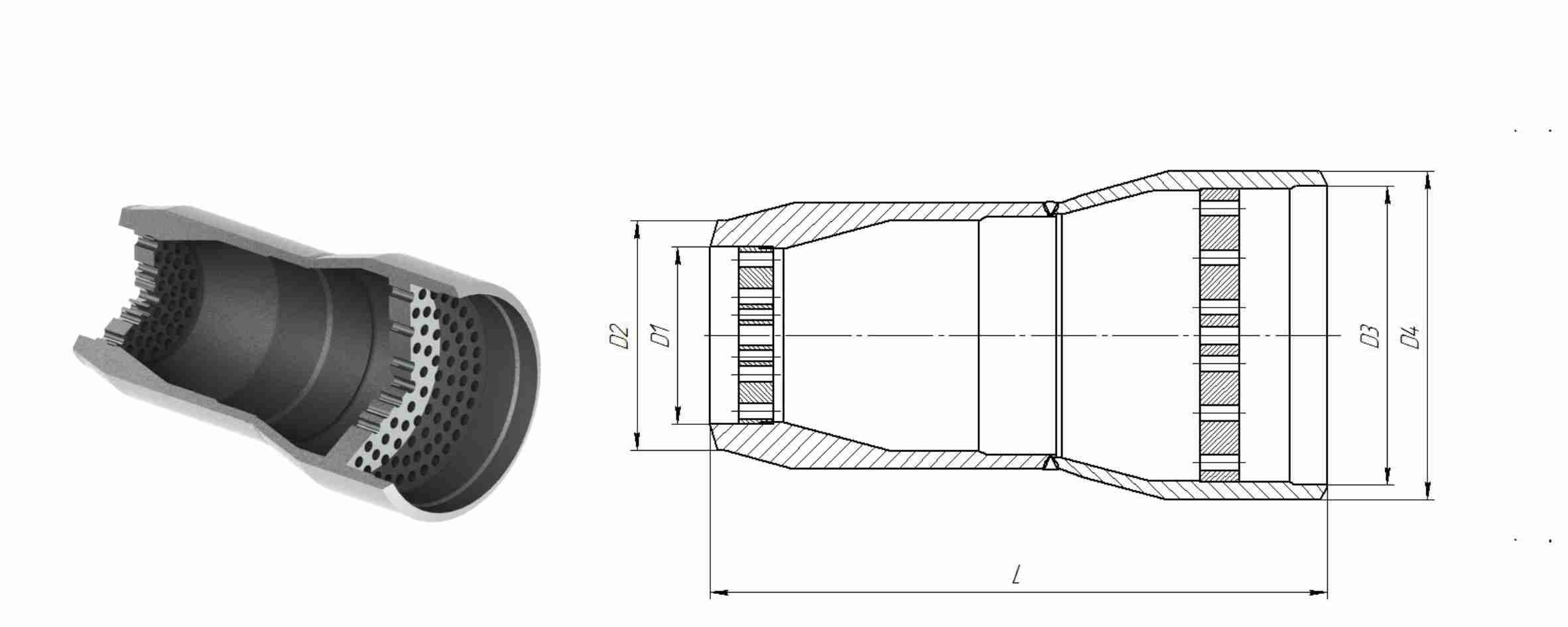

950-150/450-Ш 150/450 пар 7,1/2,1 525/510 86 213 - - - - 1200 - - 163 194 424 465 - - - 272
950-150/450-Ш
950-150/450-Ш
950-150/450-Ш

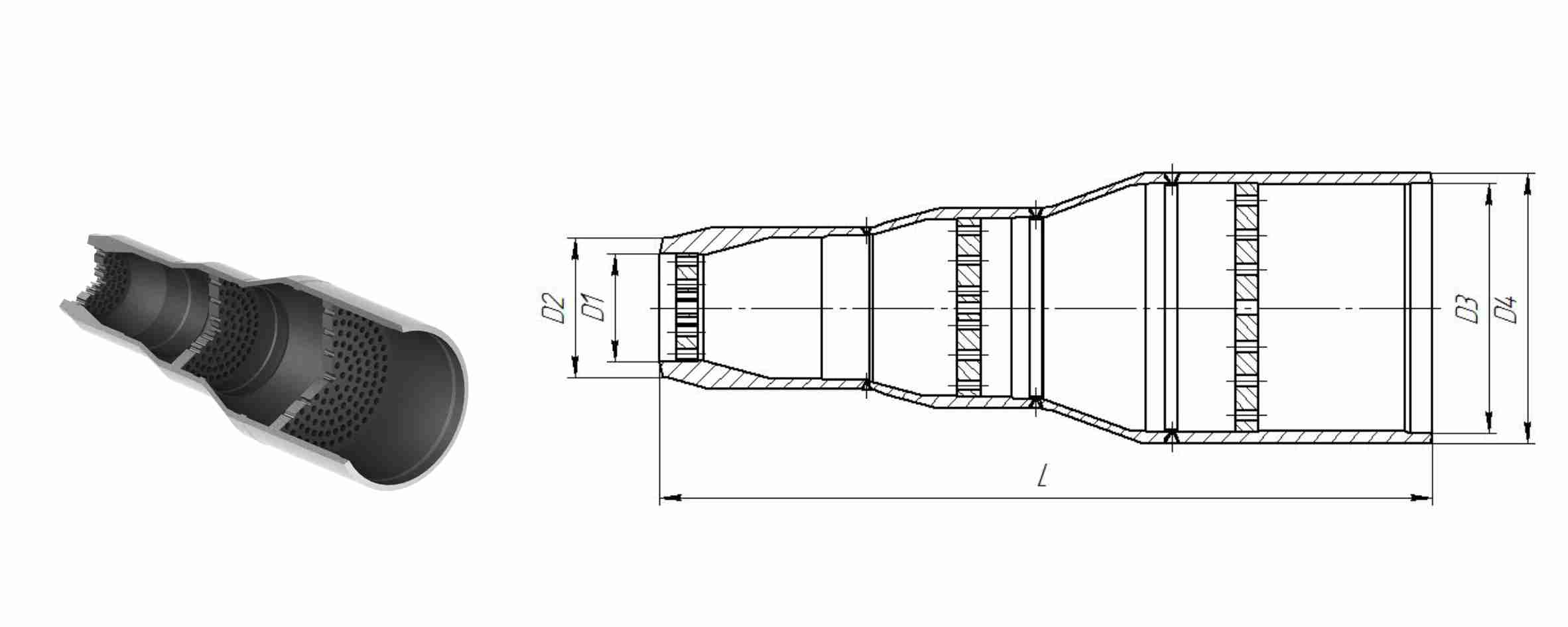

950-250/600-Ш 250/600 пар 14,0/2,2 500/435 212 392.5 716 - - - 1800 - - 251 325 582 630 - - - 718
950-250/600-Ш
950-250/600-Ш
950-250/600-Ш

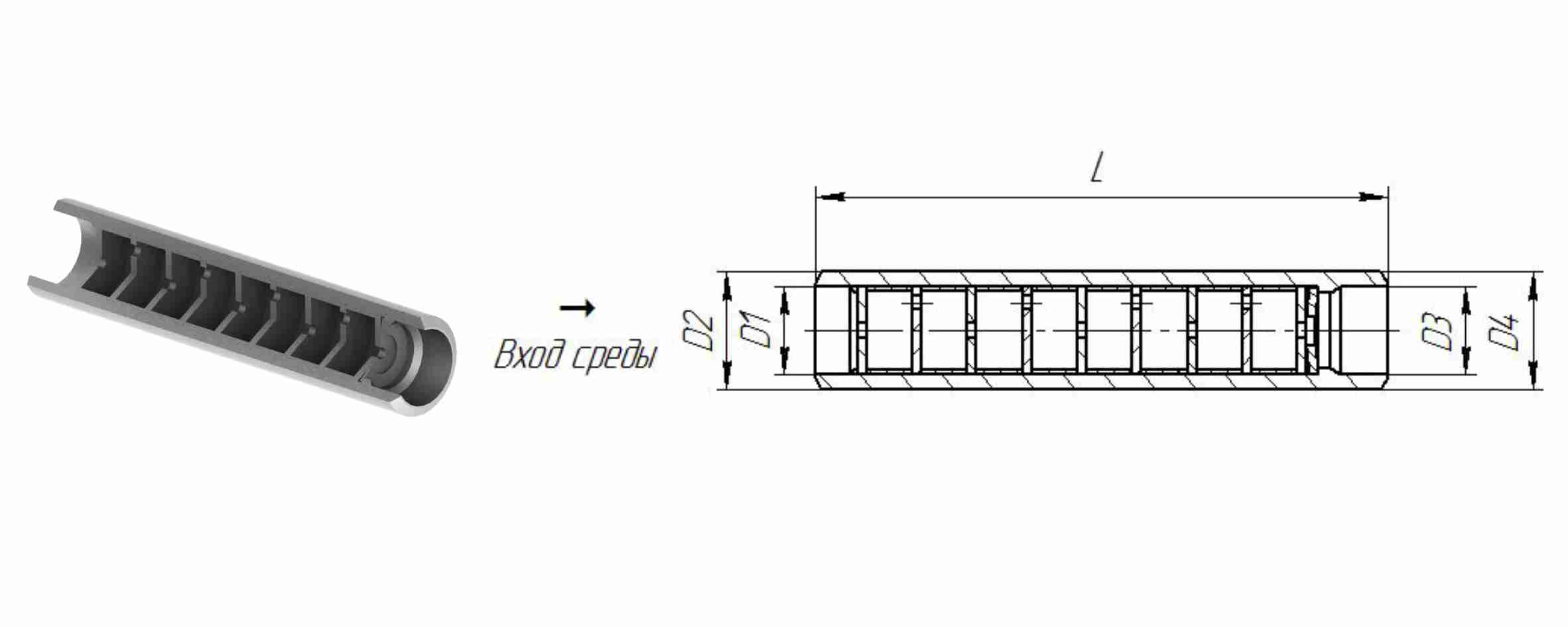

ДВ-40-8,0-0 40 вода 23.5 250 0.75 0.75 0.75 0.75 0.75 - 250 - - 39 51 39 51 - - - 4.6
ДВ-40-8,0-0
ДВ-40-8,0-0
ДВ-40-8,0-0
ДВ-50-8,0-0 50 вода 23.5 250 0.52 0.52 0.52 0.52 0.52 - 250 - - 48 62 48 62 - - - 5.4
ДВ-50-8,0-0
ДВ-50-8,0-0
ДВ-50-8,0-0

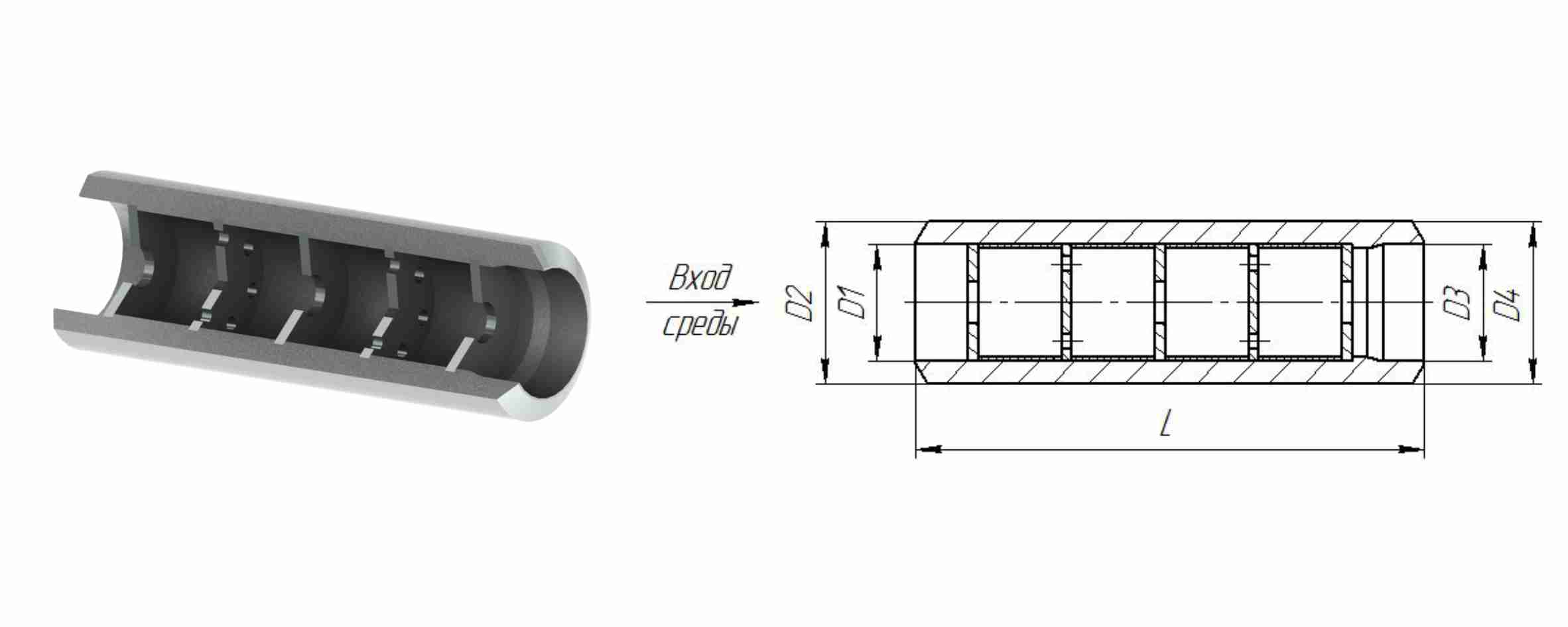

ДВ-65-8,0-0 65 вода 23.5 250 0.8 0.8 0.8 0.8 0.8 - 250 - - 58 80 58 80 - - - 6.5
ДВ-65-8,0-0
ДВ-65-8,0-0
ДВ-65-8,0-0

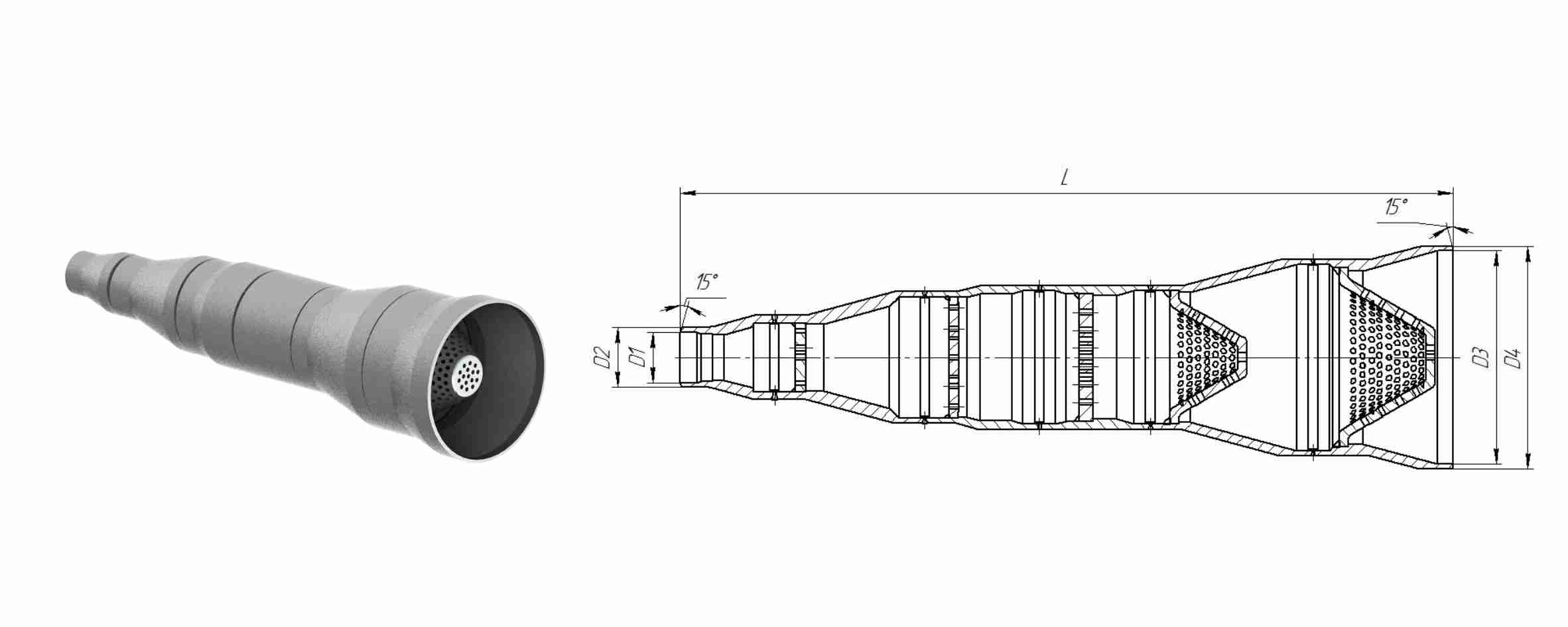

ДР РОУ-150/700 150/700 пар 6,8/1,2 540/510 40 70.8 125.6 238.6 412.2 - 2500 - - 163 194 690 720 - - - 892.2
ДР РОУ-150/700
ДР РОУ-150/700
ДР РОУ-150/700

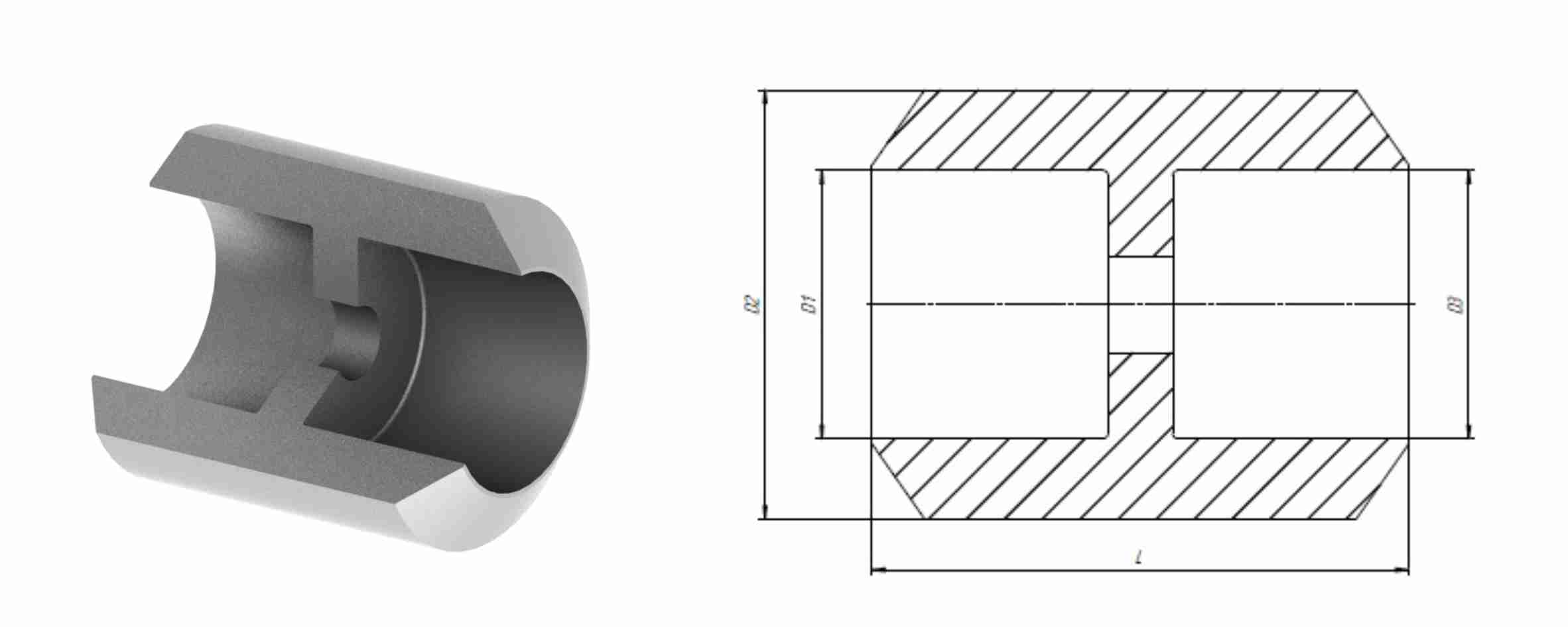

Э-3958 50 пар 13.7 560 0,51…7 - - - - - 100 - - 50 80 50 80 - - - 2.6
Э-3958
Э-3958
Э-3958

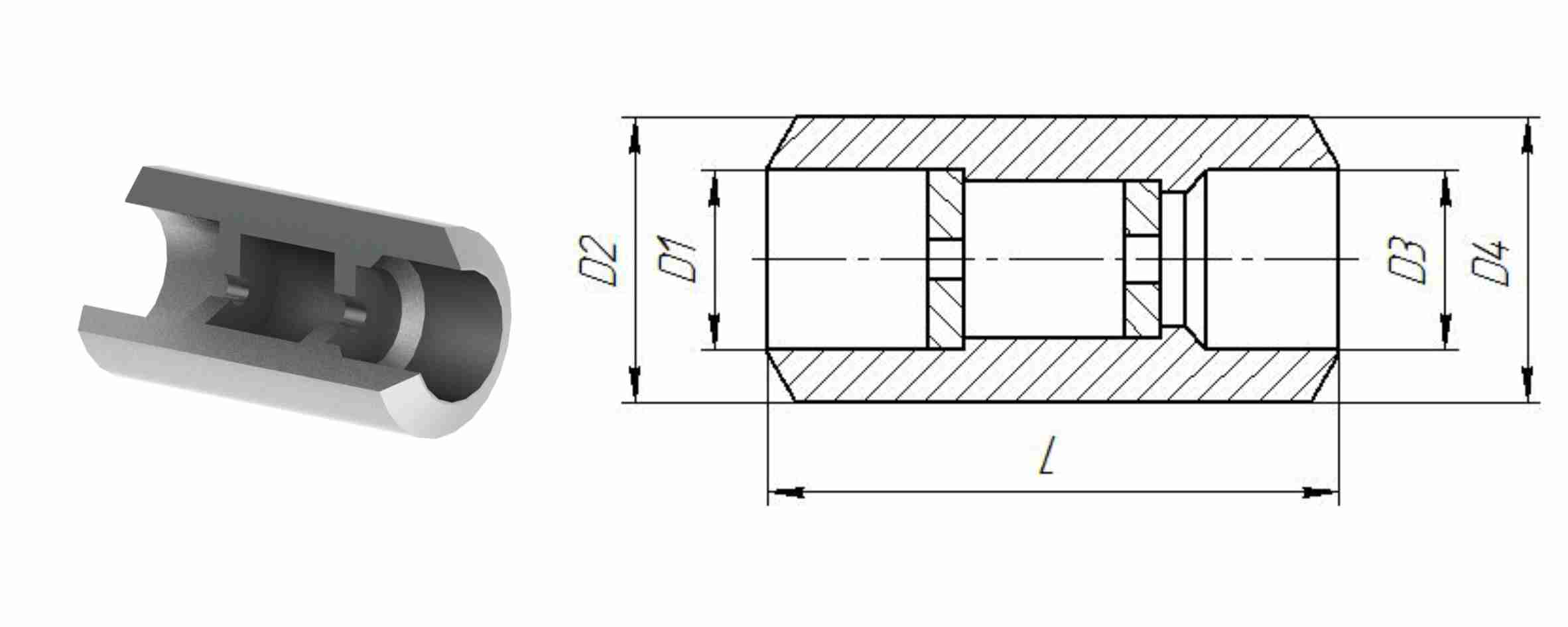

Э-3981 50 вода 14.7 160 0.97 1.45 - - - - 160 - - 50 80 50 80 - - - 3.3
Э-3981
Э-3981
Э-3981
