Относятся к запорной арматуре двухпозиционного действия: применяются только для открытия или перекрытия трубопроводов.

Клапаны запорные опросный лист опросный лист

Область применения

Клапаны запорные относятся к запорной арматуре двухпозиционного действия,

Клапаны запорные относятся к запорной арматуре двухпозиционного действия, т. е. они могут применяться только для открытия или перекрытия трубопроводов. Запорные клапаны служат для полного перекрытия (открытия) потока рабочей среды путём возвратно-поступательного перемещения запорного органа.

Подробнее
Монтаж

Установочное положение на трубопроводе любое, выступающей частью штока

Установочное положение на трубопроводе любое, выступающей частью штока в верхней полусфере относительно горизонта. Направление подачи рабочей среды любое.

Подробнее
Технические характеристики и принцип работы

Клапаны запорные управляются с помощью электропривода, либо вручную

Клапаны запорные управляются с помощью электропривода, либо вручную (с помощью рукоятки или маховика) или дистанционно от электропривода через муфту шарнирную.
Присоединение к трубопроводу — под сварку.
Герметичность затвора — по классу А, В, С ГОСТ 9544-2005.
Климатическое исполнение — У, Т по ГОСТ 15150-69.
Категория размещения — 1, 2, 3 по ГОСТ 15150-69.
Усилие на ручном дублёре (маховике, рукоятке) не более 300 Н.
При заказе клапанов, укомплектованных электроприводом, необходимо указывать требуемые характеристики привода.
Возможна поставка электроприводов во взрывозащищенном исполнении.
При заказе необходимо указывать наименование и обозначение изделия, климатическое исполнение и категорию размещения по ГОСТ 15150-69.
Изготовление и поставка по ТУ 3742-010-71228244-2008.
Подробнее
опросный лист опросный лист

Продукция

Арматура на высокие параметры Элементы трубопроводов для ТЭС Арматура на средние параметры Электроприводы для арматуры ТЭС Редукционно-охладительные установки Паропреобразовательный клапан

Таблица параметров

Обозначение
изделия
DN,
мм
Рабочая
среда
Рр
(PN),
МПа
Тр
(Тmax),
°С
Материал
корпуса
ξ Мкр,
Н·м
Кол-во
оборотов
Рабочий
ход,
мм
Способ
управления
Привод Мощность
привода,
кВт
Время
полного
хода,
сек
D1,
мм
D2,
мм
L,
мм
H,
мм
А,
мм
Масса
без
привода,
кг
Полная
масса,
кг
Чертеж
модель

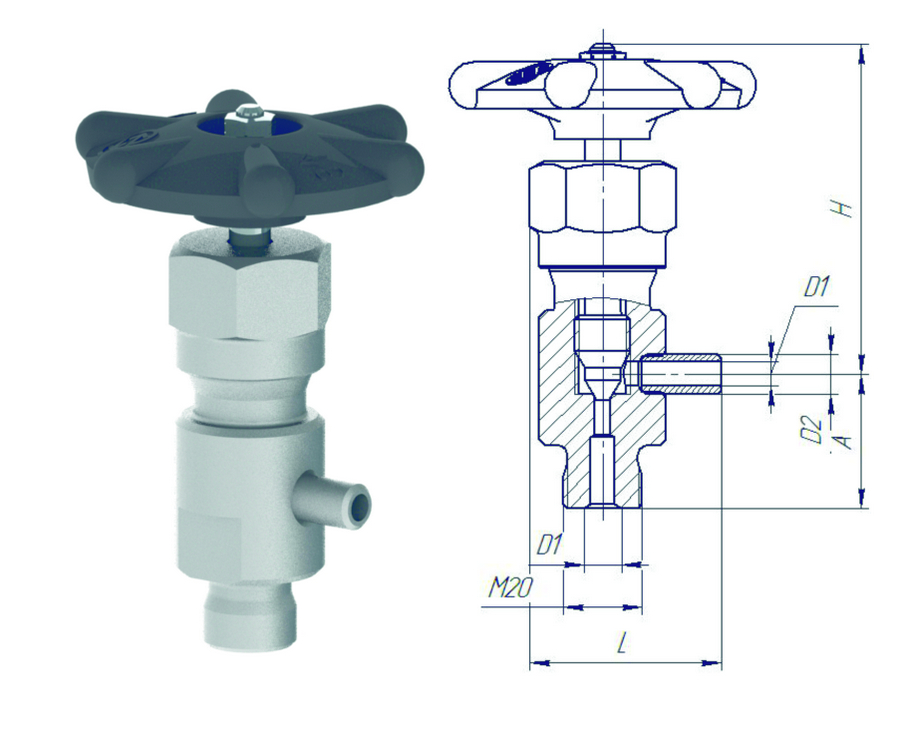

1213-6-0 6 вода-пар (10,0) (450) 30Х13 - - 3.5 7 М - - - 6 10 30 91 34 - 0.53
1213-6-0
1213-6-0
1213-6-0

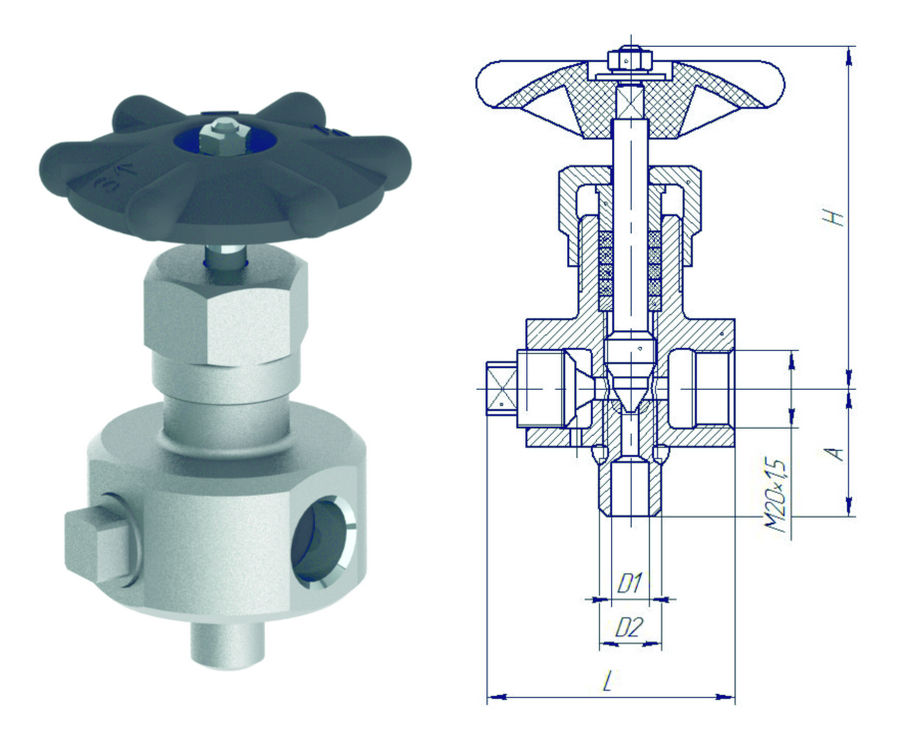

1093-10-0 10 пар 13.7 560 12Х1МФ - - 2 4 М - - - 10 16 58 88 34 - 1
1093-10-0
1093-10-0
1093-10-0

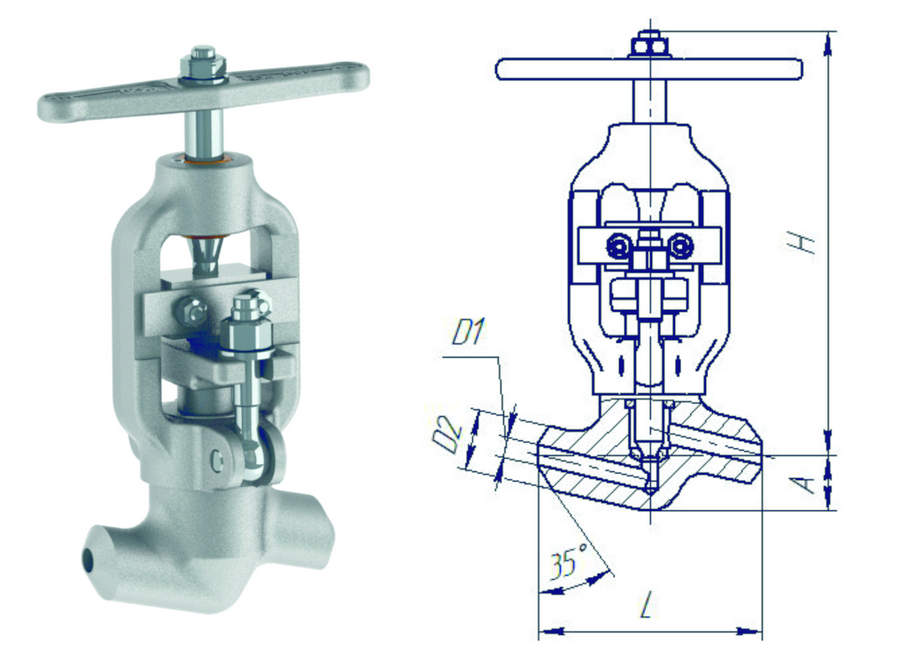

1456-10-0 10 вода-пар (10,0) (450) 20 3.8 12 3.5 14 М - - - 10 22 110 222 28 - 3.2
1456-10-0
1456-10-0
1456-10-0

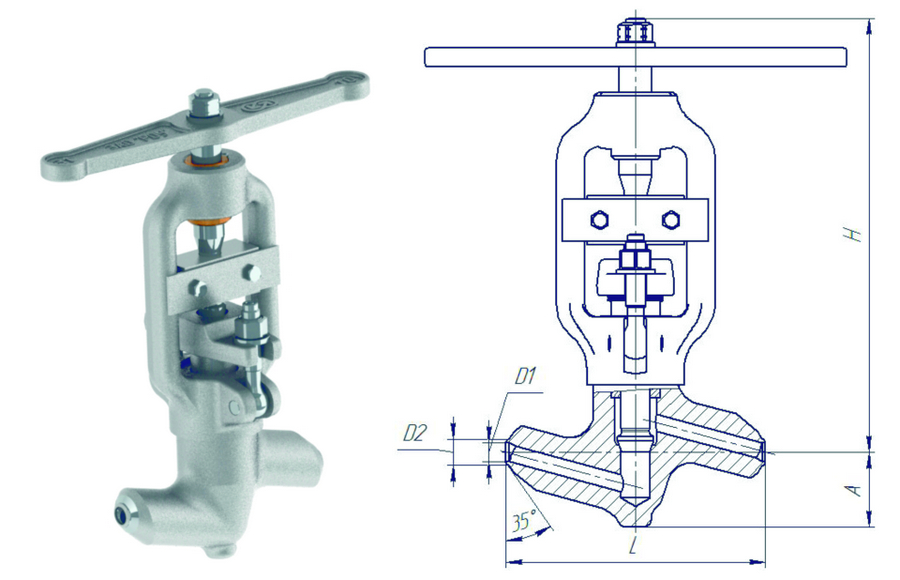

1512-10-0 10 вода-пар (20,0) (660) 08Х18Н10Т 5 80 4 16 М - - - 12 16 160 283 46 - 5.9
1512-10-0
1512-10-0
1512-10-0

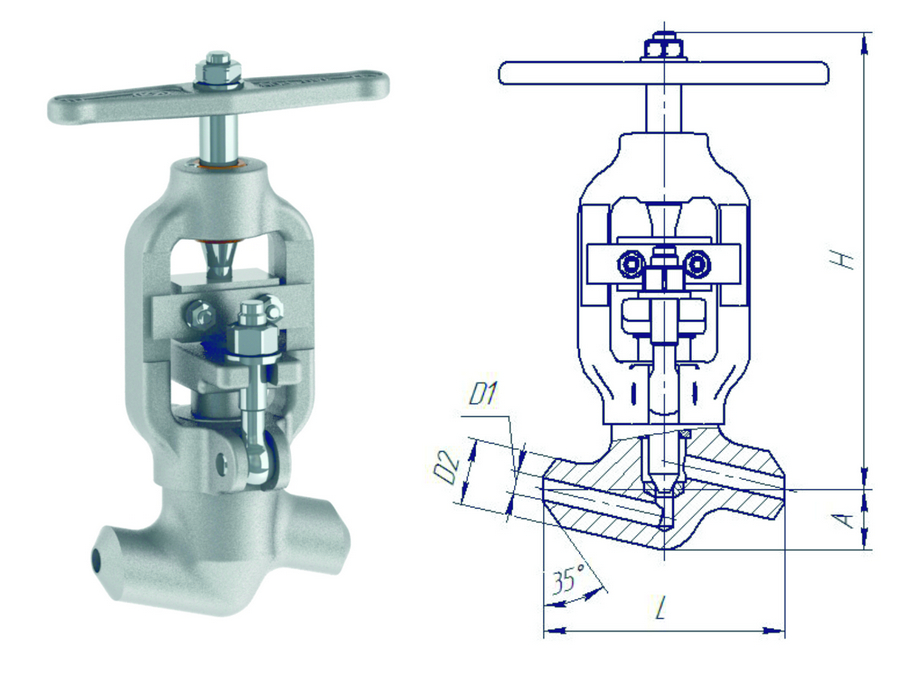

588-10-0 10 вода 37.3 280 20 3.8 25 3.5 14 М - - - 10 22 110 222 28 - 3.2
588-10-0
588-10-0
588-10-0

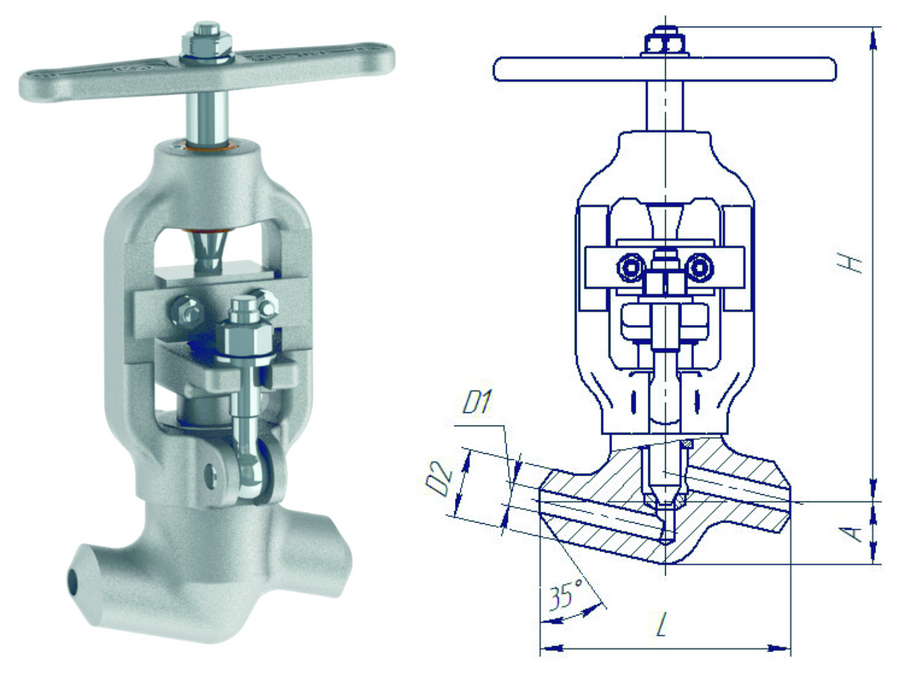

589-10-0 10 пар 25,0 545 12Х1МФ 3.8 25 3.5 14 М - - - 10 22 110 222 28 - 3.2
589-10-0
589-10-0
589-10-0

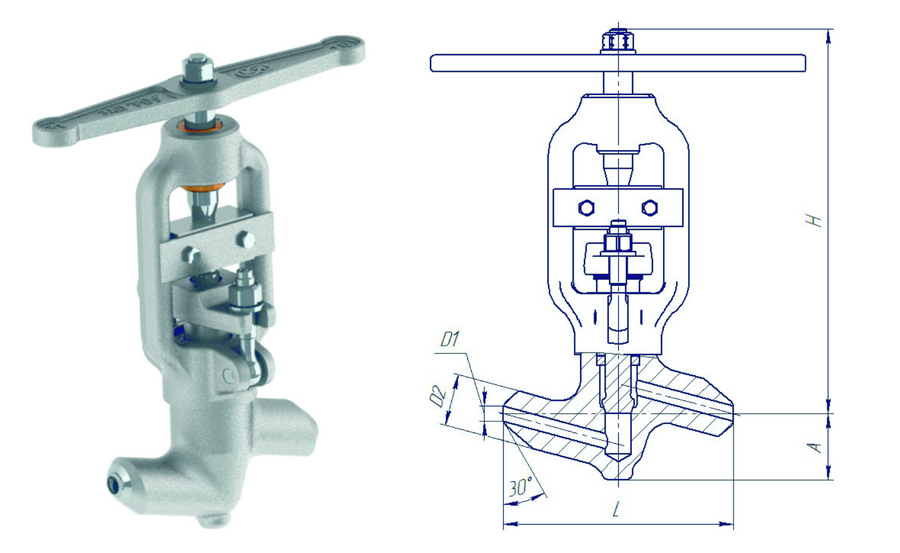

1512-15-0 15 вода-пар (20,0) (660) 08Х18Н10Т 5 80 4 16 М - - - 16 28 160 283 46 - 5.8
1512-15-0
1512-15-0
1512-15-0

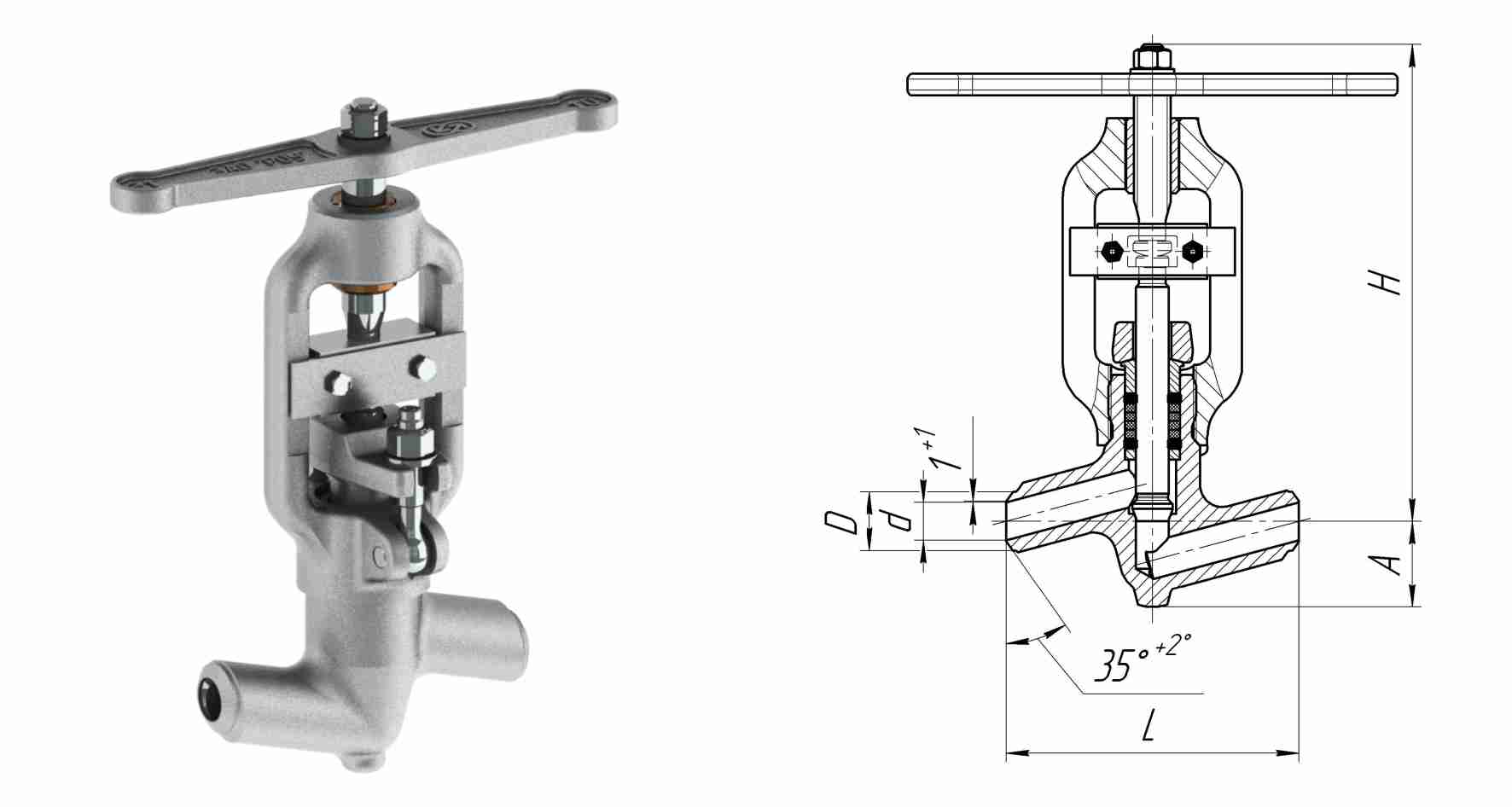

1456-20-0 20 вода-пар (25,0) (450) 20 5 70 4 16 М - - - 20 32 160 283 46 - 5.6
1456-20-0
1456-20-0
1456-20-0

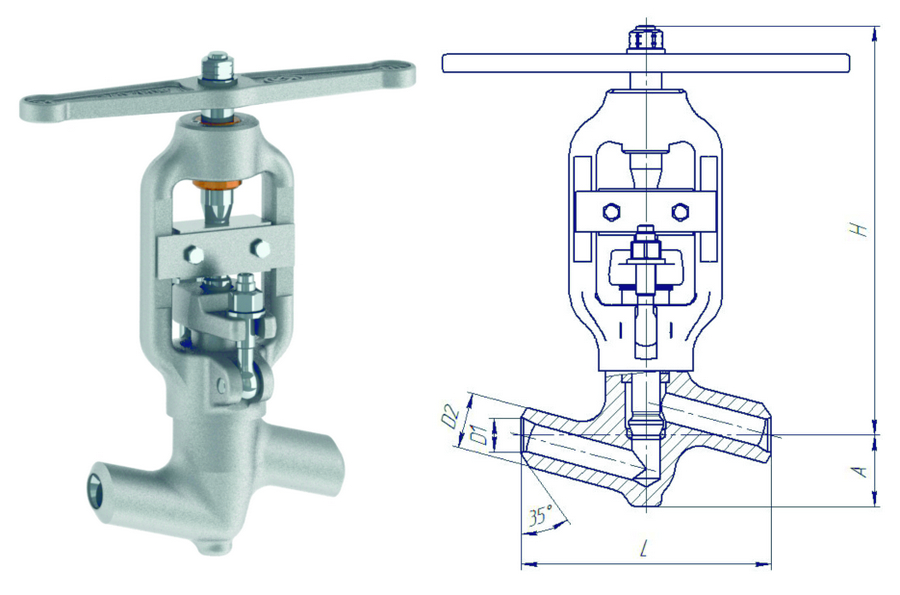

1512-20-0 20 вода-пар (20,0) (660) 08Х18Н10Т 5 80 4 16 М - - - 22 36 160 283 46 - 5.8
1512-20-0
1512-20-0
1512-20-0

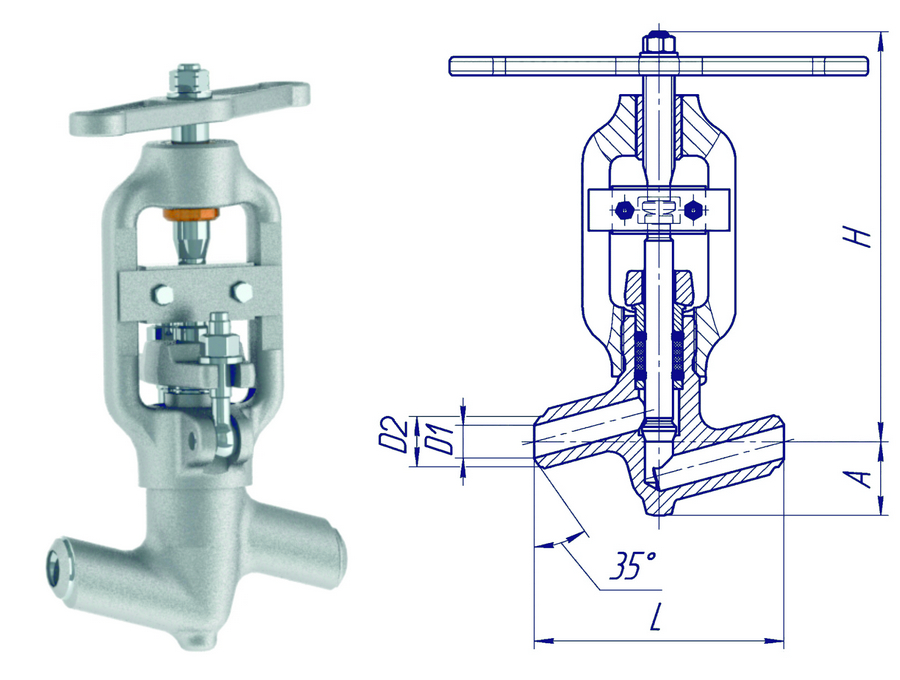

998-20-0 20 вода 37.3 280 20 5 80 4 16 М - - - 20 32 160 283 46 - 5.6
998-20-0
998-20-0
998-20-0

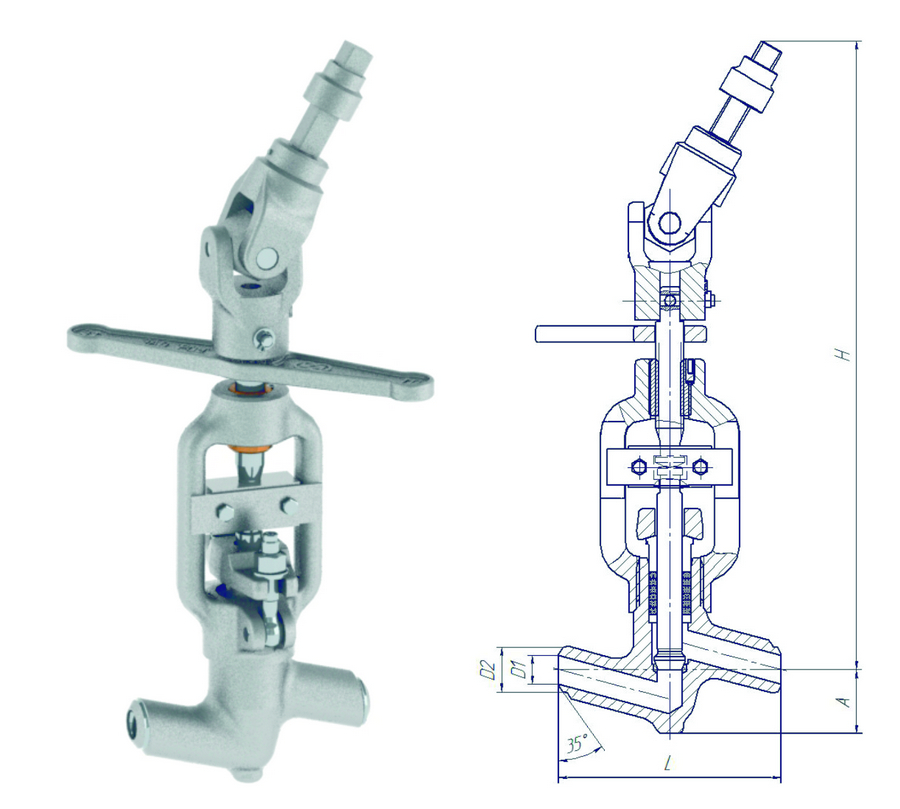

998-20-Г 20 вода 37.3 280 20 5 80 4 16 Г - - - 20 32 160 467 46 - 8
998-20-Г
998-20-Г
998-20-Г
998-20-ЭА 20 вода 37.3 280 20 5 80 4 16 Э 821-Э-0а 0.37 13 20 32 160 522 46 7 25
998-20-ЭА
998-20-ЭА
998-20-ЭА

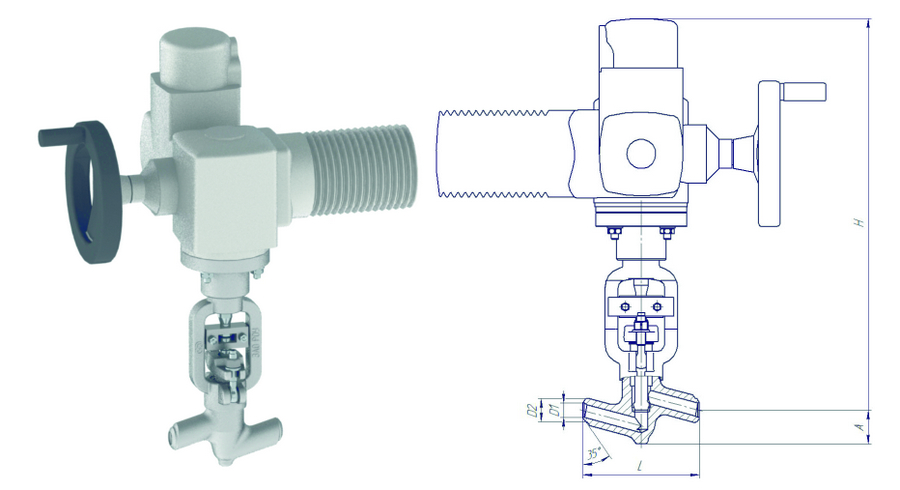

998-20-ЭД 20 вода 37.3 280 20 5 80 4 16 Э
AUMA SA 10.2-F10-C28
Sipos 2SA5031-3CE00-3AA4
0.25
0.75
11
17
20 32 160
562
746
46 8
33
42
998-20-ЭД
998-20-ЭД
998-20-ЭД
998-20-ЭД
998-20-ЭД
998-20-ЭД

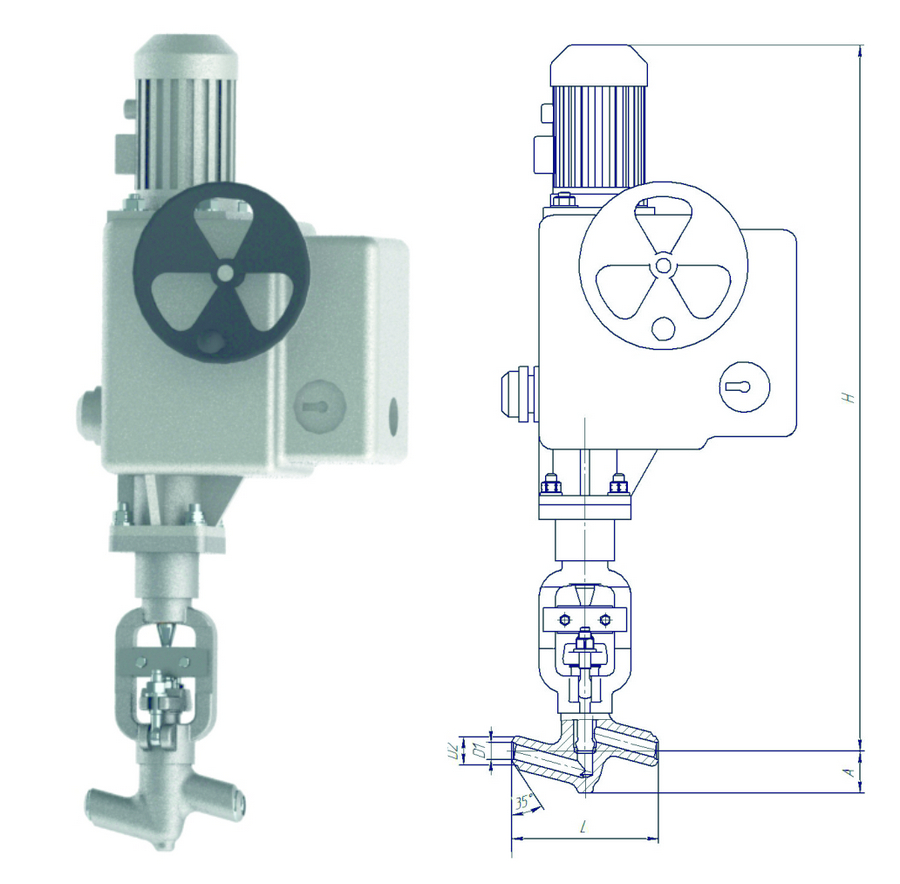

998-20-ЭМ 20 вода 37.3 280 20 5 80 4 16 Э Н-А2-08Ч У2 0.25 10 20 32 160 762 46 7.2 24.2
998-20-ЭМ
998-20-ЭМ
998-20-ЭМ

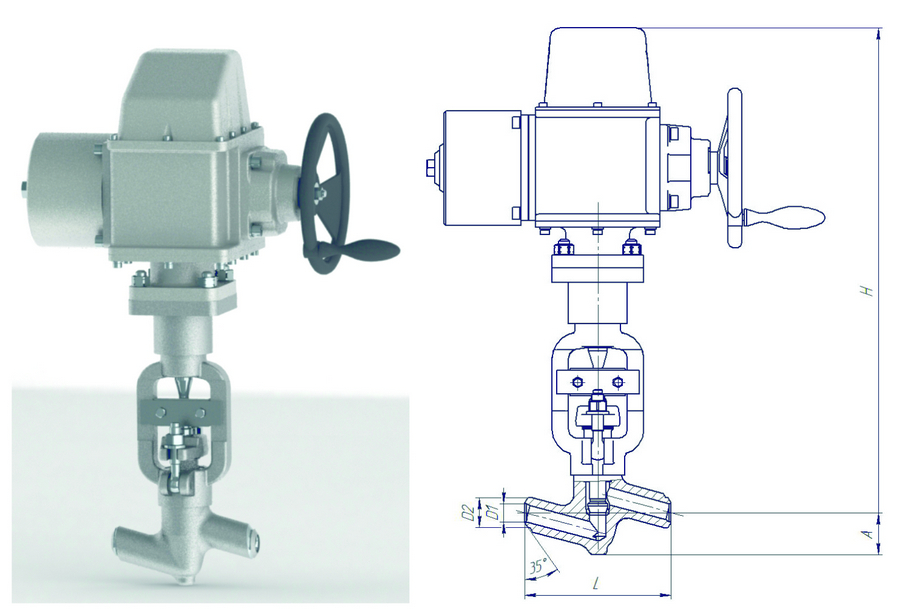

998-20-ЭН 20 вода 37.3 280 20 5 80 4 16 Э ЭП-З-100-24-А1-06-В-У1 0.45 10 20 32 160 523 46 7.2 21.2
998-20-ЭН
998-20-ЭН
998-20-ЭН

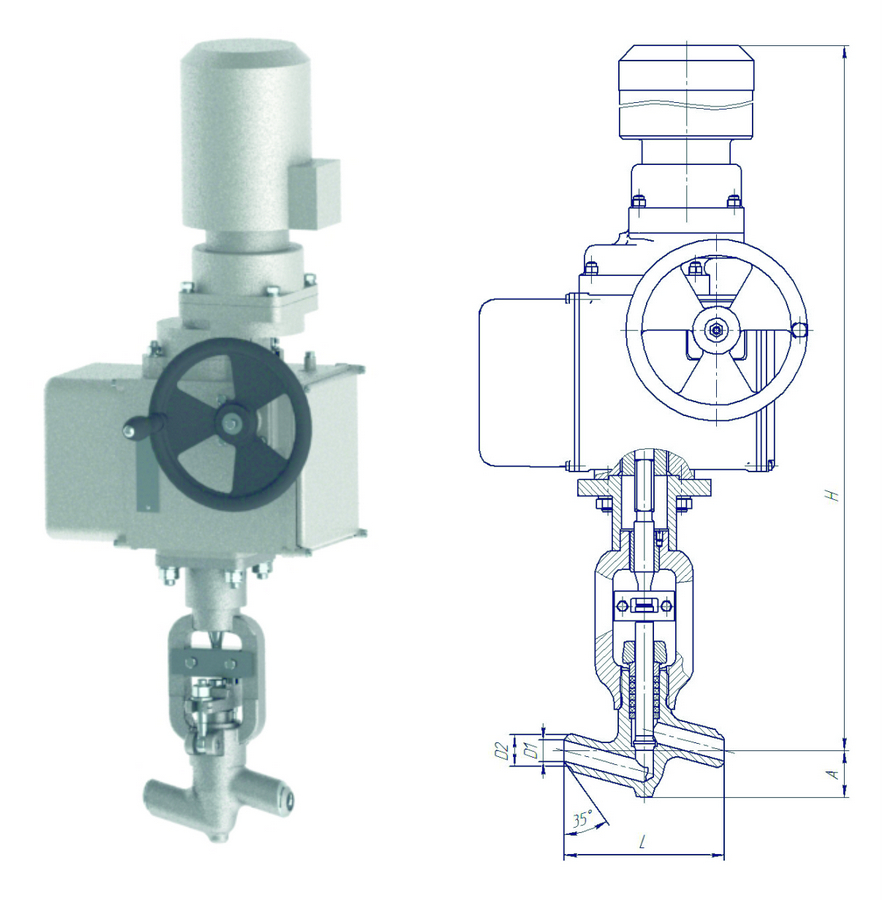

998-20-ЭЧ 20 вода 37.3 280 20 5 80 4 16 Э ПЭМ-А12М У2 0.25 10 20 32 160 789 46 6.6 28.6
998-20-ЭЧ
998-20-ЭЧ
998-20-ЭЧ

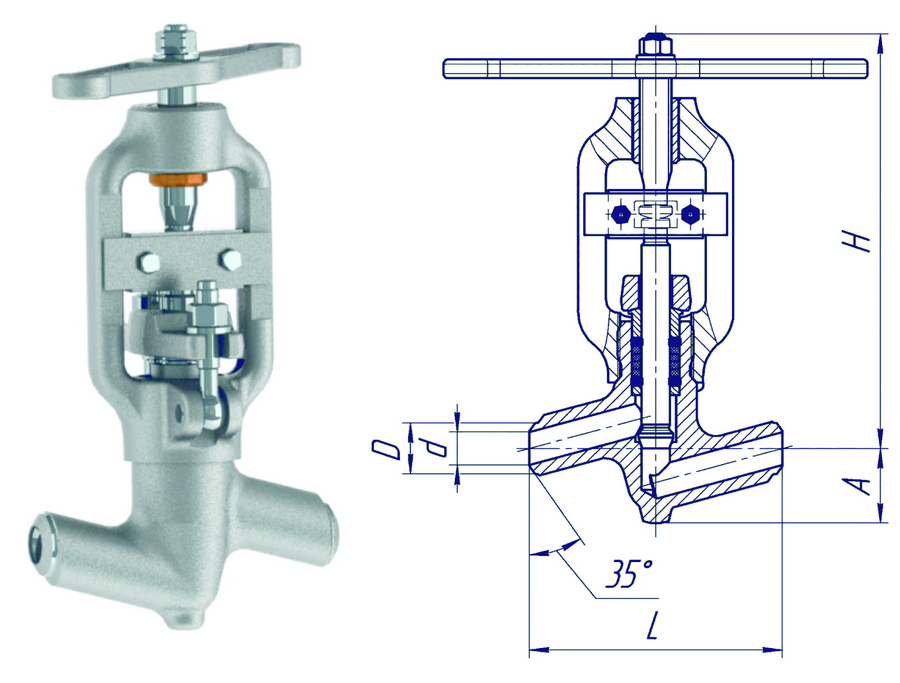

999-20-0 20 пар 25,0 545 12Х1МФ 5 80 4 16 М - - - 20 32 160 283 46 - 5.6
999-20-0
999-20-0
999-20-0

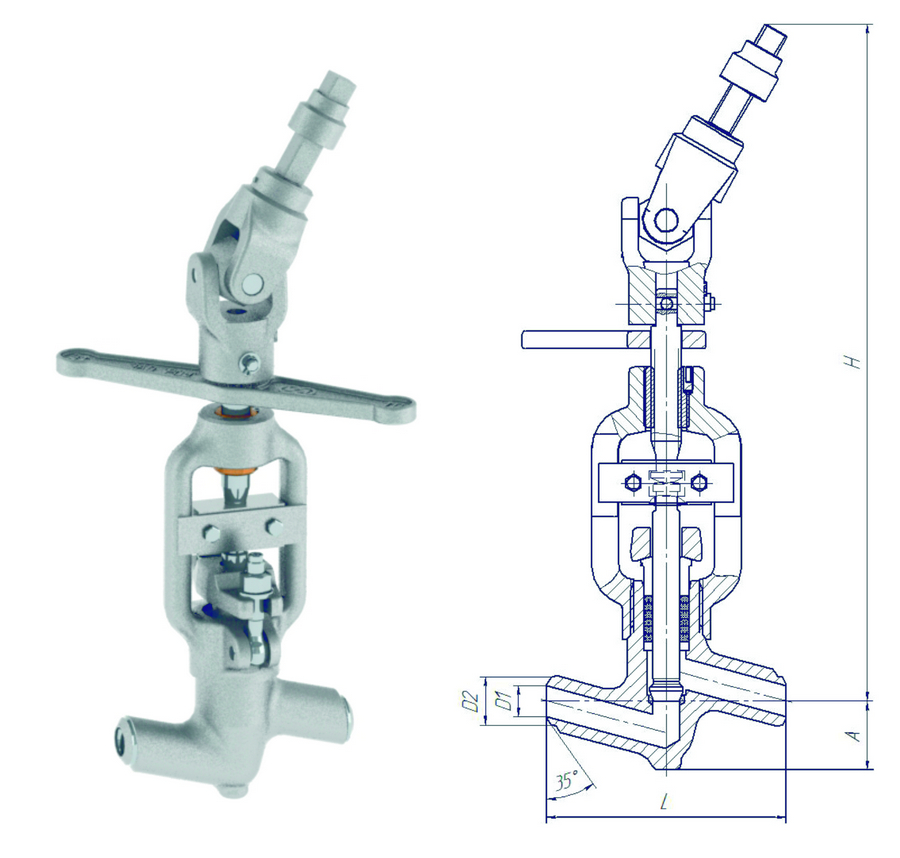

999-20-Г 20 пар 25,0 545 12Х1МФ 5 80 4 16 Г - - - 20 32 160 467 46 - 8
999-20-Г
999-20-Г
999-20-Г

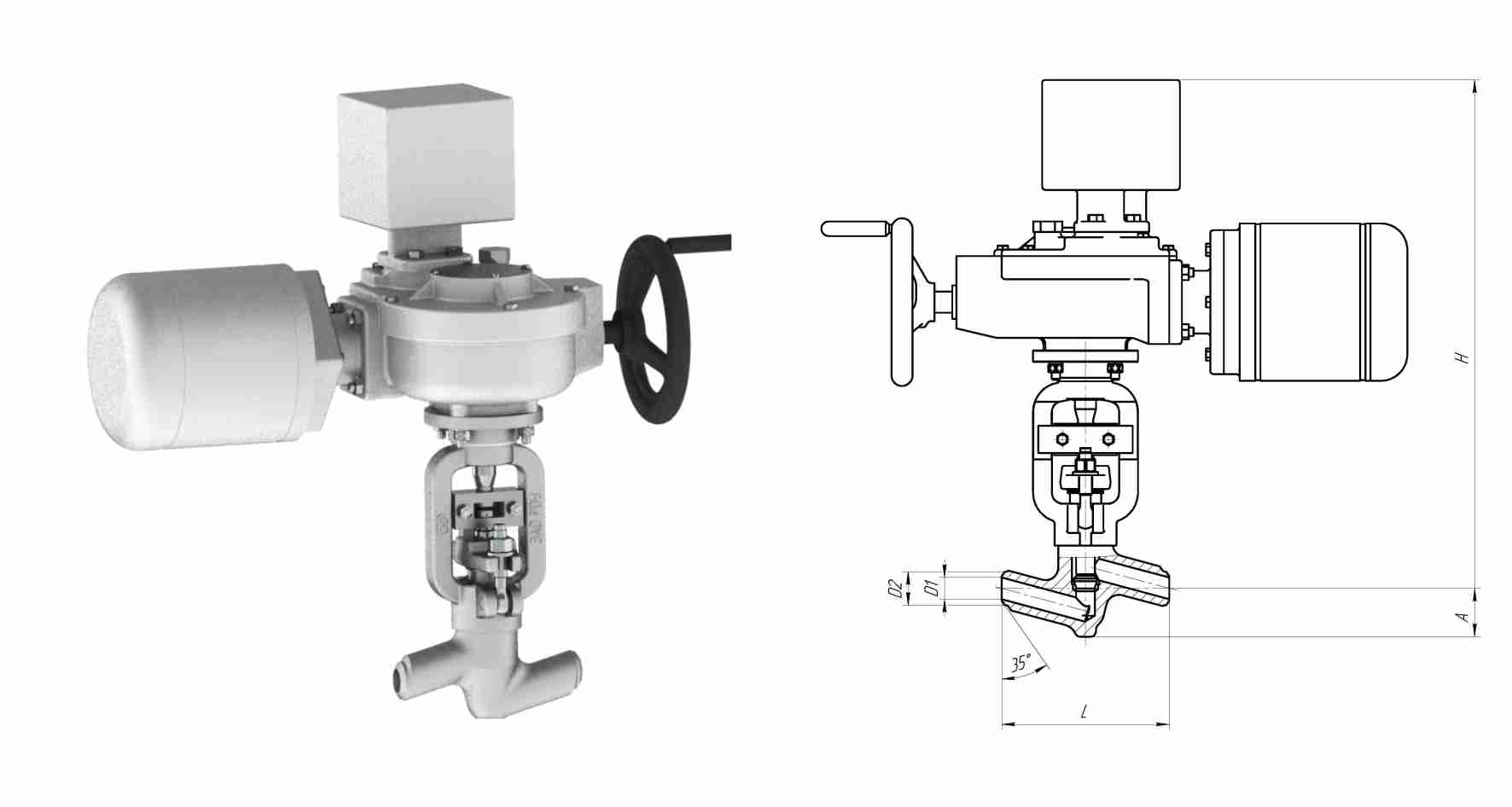

999-20-ЭА 20 пар 25,0 545 12Х1МФ 5 80 4 16 Э 821-Э-0а 0.37 13 20 32 160 522 46 7 25
999-20-ЭА
999-20-ЭА
999-20-ЭА

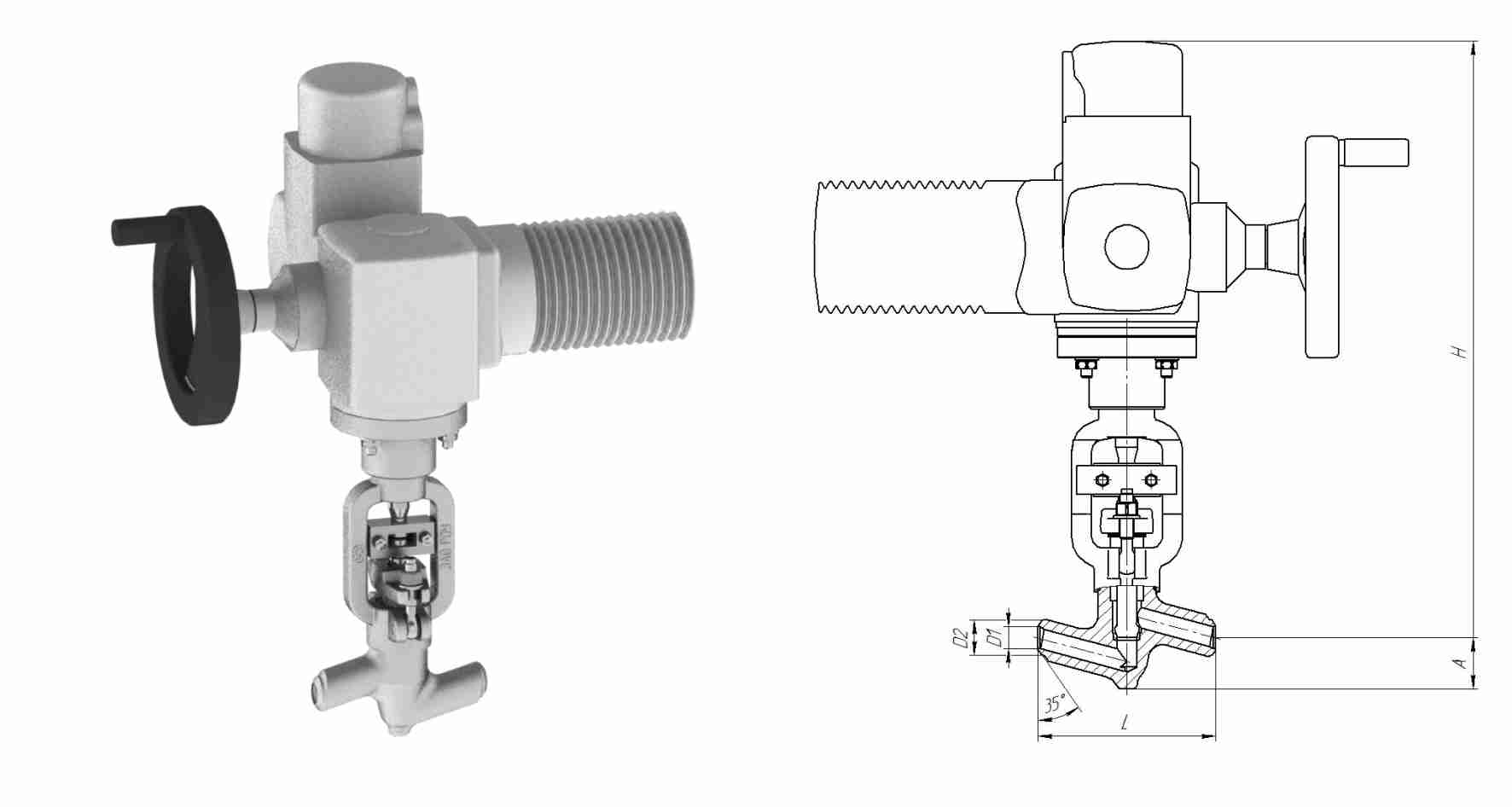

999-20-ЭД 20 пар 25,0 545 12Х1МФ 5 80 4 16 Э
AUMA SA 10.2-F10-C28
Sipos 2SA5031-3CE00-3AA4
0.25
0.75
11
17
20 32 160
562
746
46 8
33
42
999-20-ЭД
999-20-ЭД
999-20-ЭД
999-20-ЭД
999-20-ЭД
999-20-ЭД

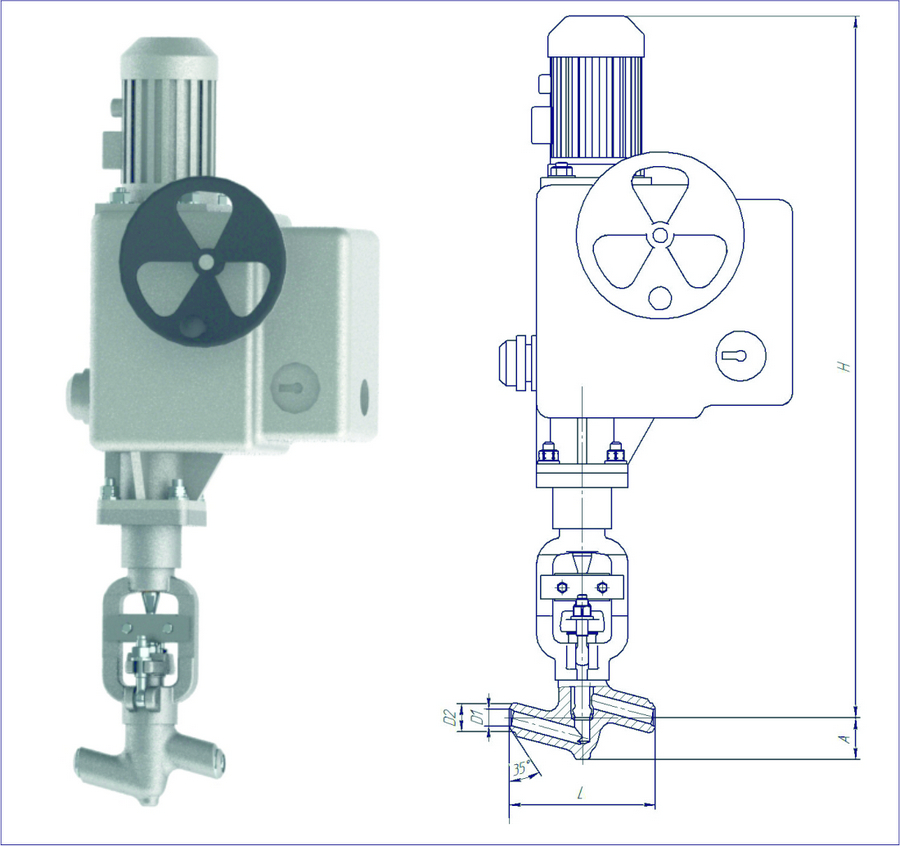

999-20-ЭМ 20 пар 25,0 545 12Х1МФ 5 80 4 16 Э Н-А2-08Ч У2 0.25 10 20 32 160 762 46 7.2 24.2
999-20-ЭМ
999-20-ЭМ
999-20-ЭМ
999-20-ЭН 20 пар 25,0 545 12Х1МФ 5 80 4 16 Э ЭП-З-100-24-А1-06-В-У1 0.45 10 20 32 160 523 46 7.2 21.2
999-20-ЭН
999-20-ЭН
999-20-ЭН

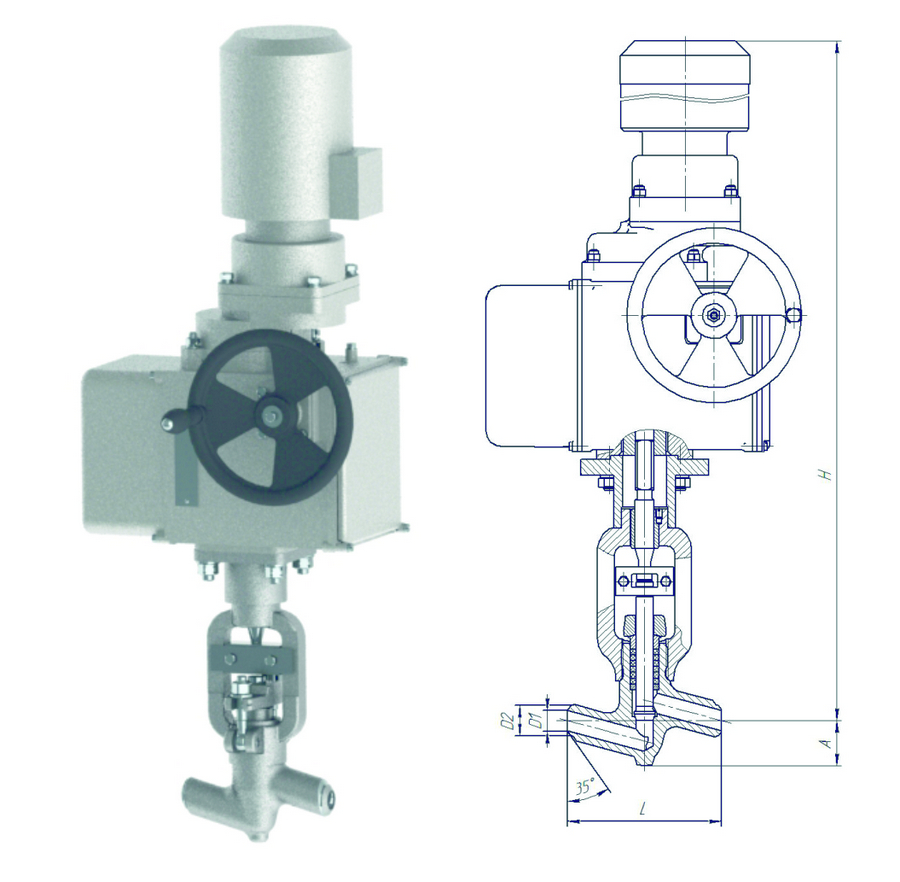

999-20-ЭЧ 20 пар 25,0 545 12Х1МФ 5 80 4 16 Э ПЭМ-А12М У2 0.25 10 20 32 160 789 46 6.6 28.6
999-20-ЭЧ
999-20-ЭЧ
999-20-ЭЧ

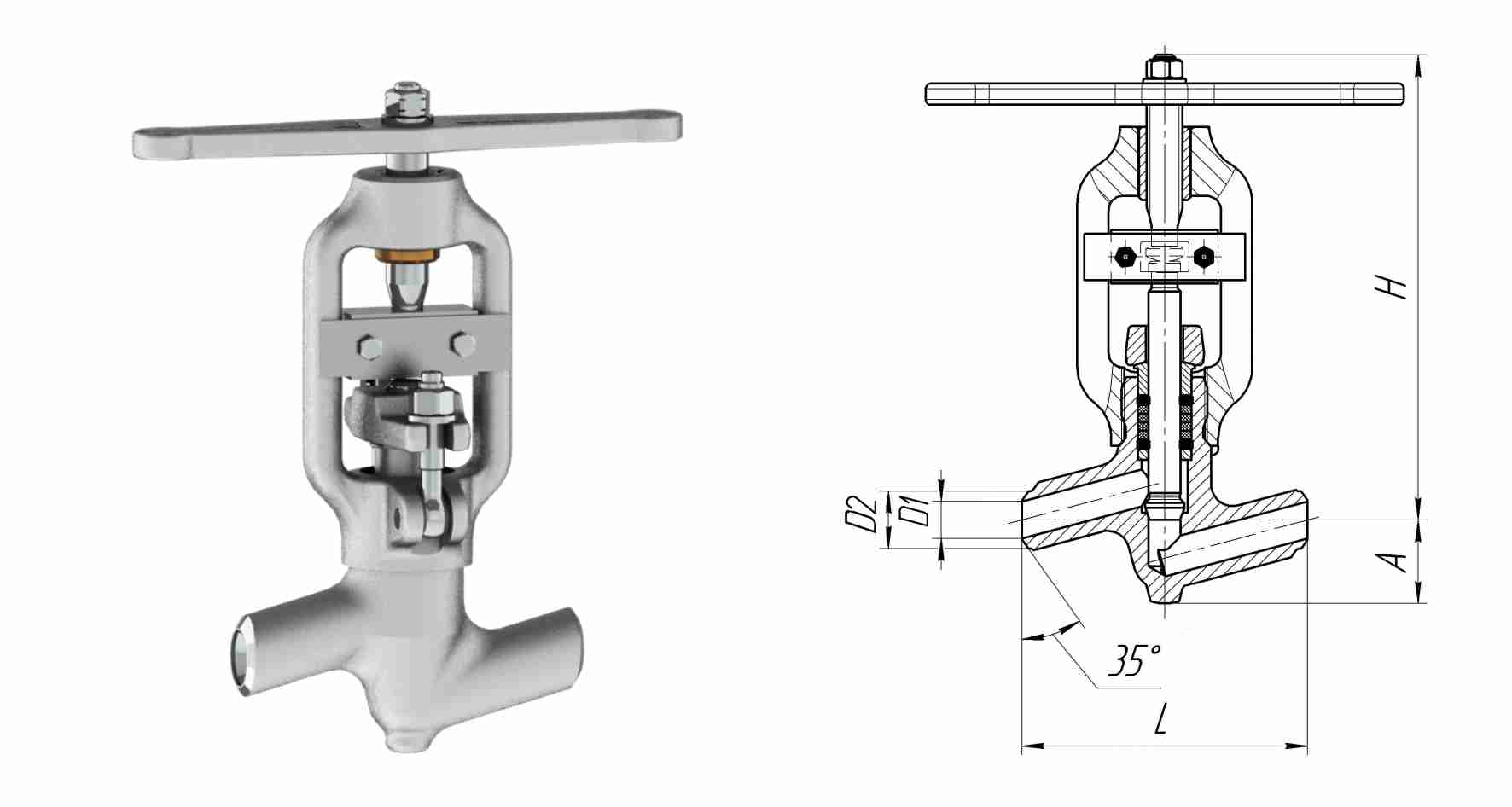

1456-25-М 25 вода-пар (10,0) (450) 20 5 70 4 16 М - - - 26 36 160 283 46 - 5.6
1456-25-М
1456-25-М
1456-25-М

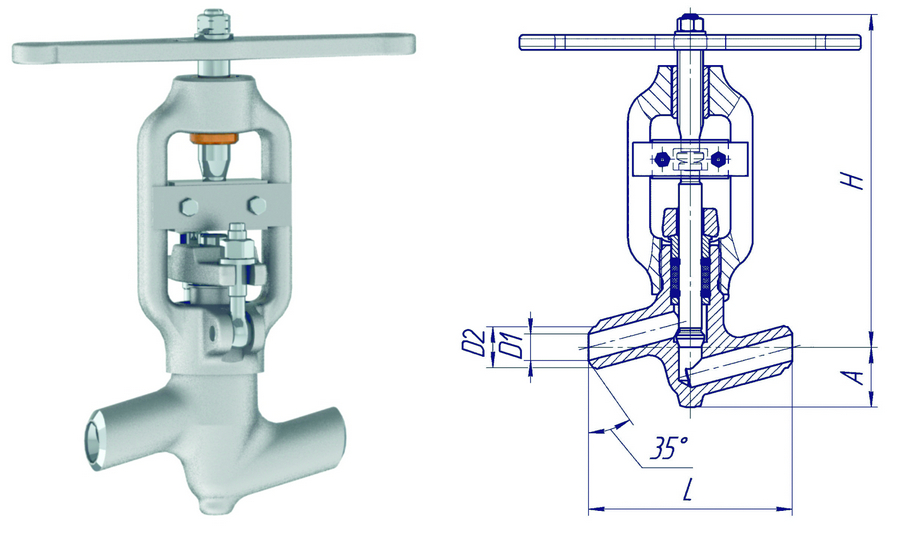

1512-25-0 25 вода-пар (20,0) (660) 08Х18Н10Т 5 80 4 16 М - - - 26 36 160 283 46 - 5.6
1512-25-0
1512-25-0
1512-25-0

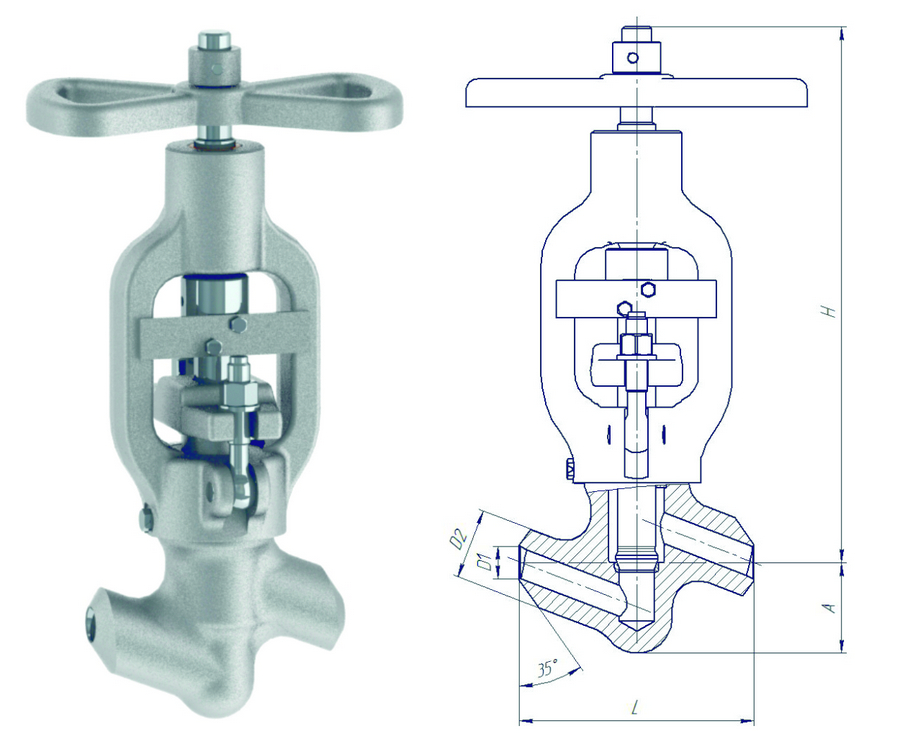

1055-32-0 32 пар 25,0 545 12Х1МФ 7 250 6 36 М - - - 31 66 220 526 85 - 35.7
1055-32-0
1055-32-0
1055-32-0

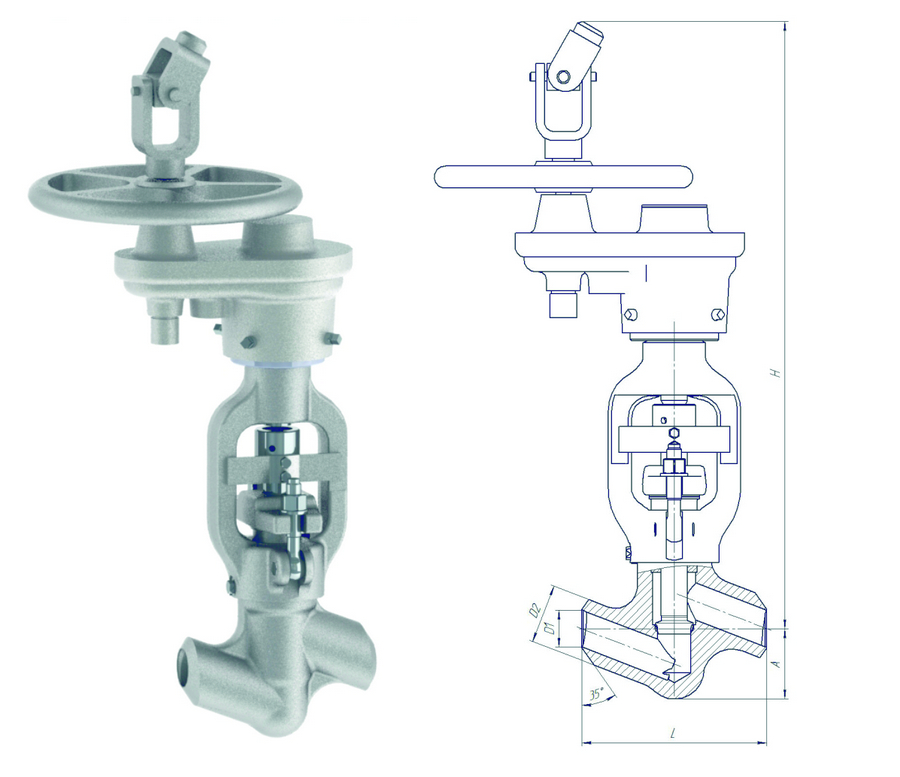

1055-32-ЦЗ 32 пар 25,0 545 12Х1МФ 7 250 6 36 Ц Редуктор 2:1 - - 31 66 220 760 85 33.4 57.4
1055-32-ЦЗ
1055-32-ЦЗ
1055-32-ЦЗ

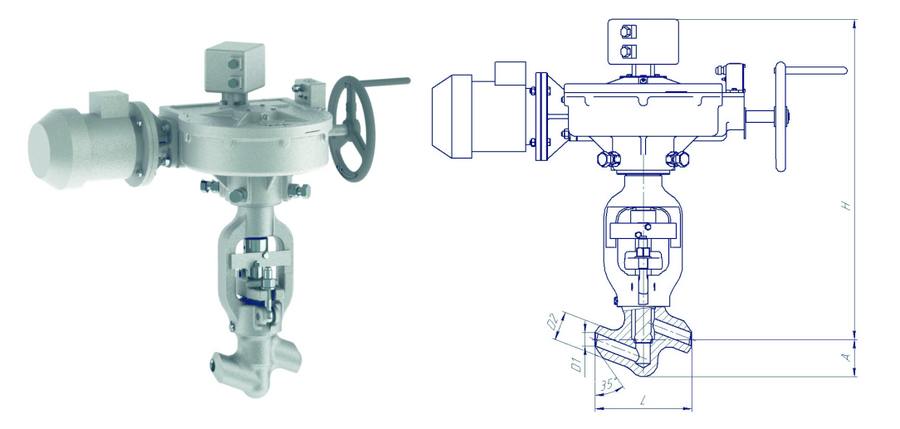

1055-32-ЭА 32 пар 25,0 545 12Х1МФ 7 250 6 36 Э 792-Э-0а-01 1.32 18 31 66 220 720 85 32.2 132.2
1055-32-ЭА
1055-32-ЭА
1055-32-ЭА

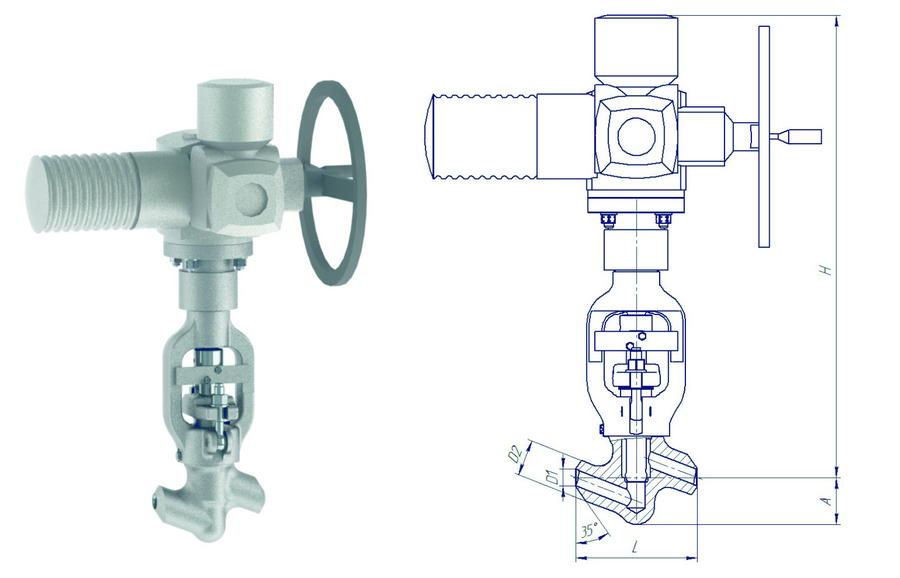

1055-32-ЭД 32 пар 25,0 545 12Х1МФ 7 250 6 36 Э
AUMA SA 14.6-F14-C38
Sipos 2SA5053-3CE00-3AA4
0.8
3
16
26
31 66 220
827
1183
85 41
94
108
1055-32-ЭД
1055-32-ЭД
1055-32-ЭД
1055-32-ЭД
1055-32-ЭД
1055-32-ЭД

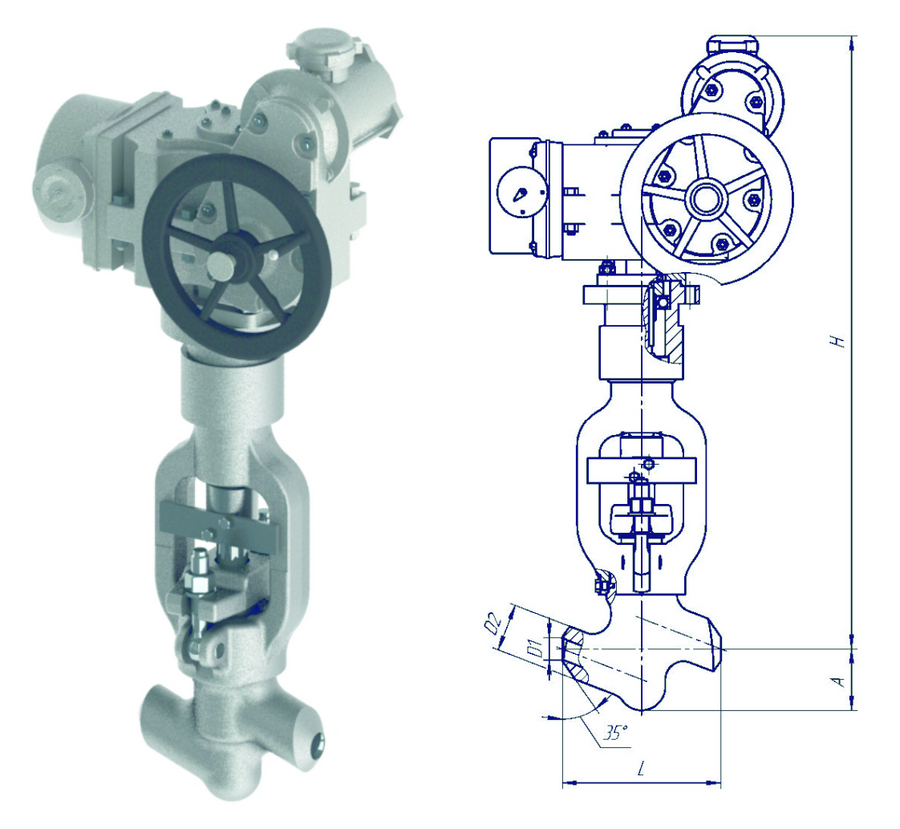

1055-32-ЭМ 32 пар 25,0 545 12Х1МФ 7 250 6 36 Э Н-Б1-07 У2 1.32 14 31 66 220 948 85 39.7 92.7
1055-32-ЭМ
1055-32-ЭМ
1055-32-ЭМ

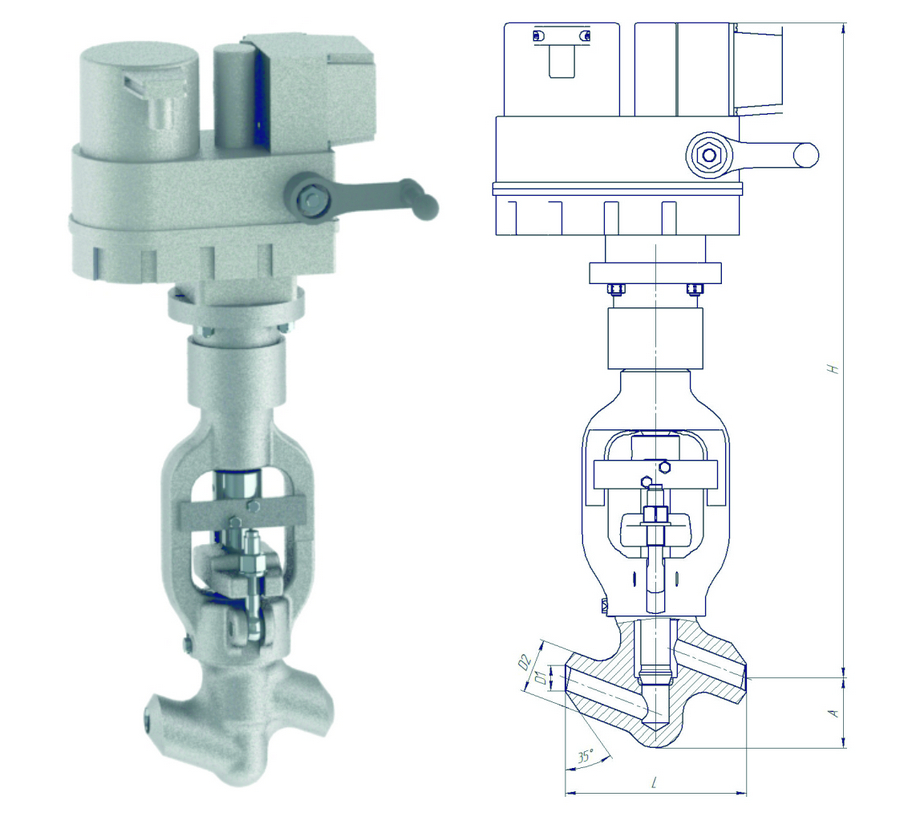

1055-32-ЭН 32 пар 25,0 545 12Х1МФ 7 250 6 36 Э ЭП-З-300-25-Б1-О-А-У1 0.75 14 31 66 220 805 85 39.7 77.7
1055-32-ЭН
1055-32-ЭН
1055-32-ЭН

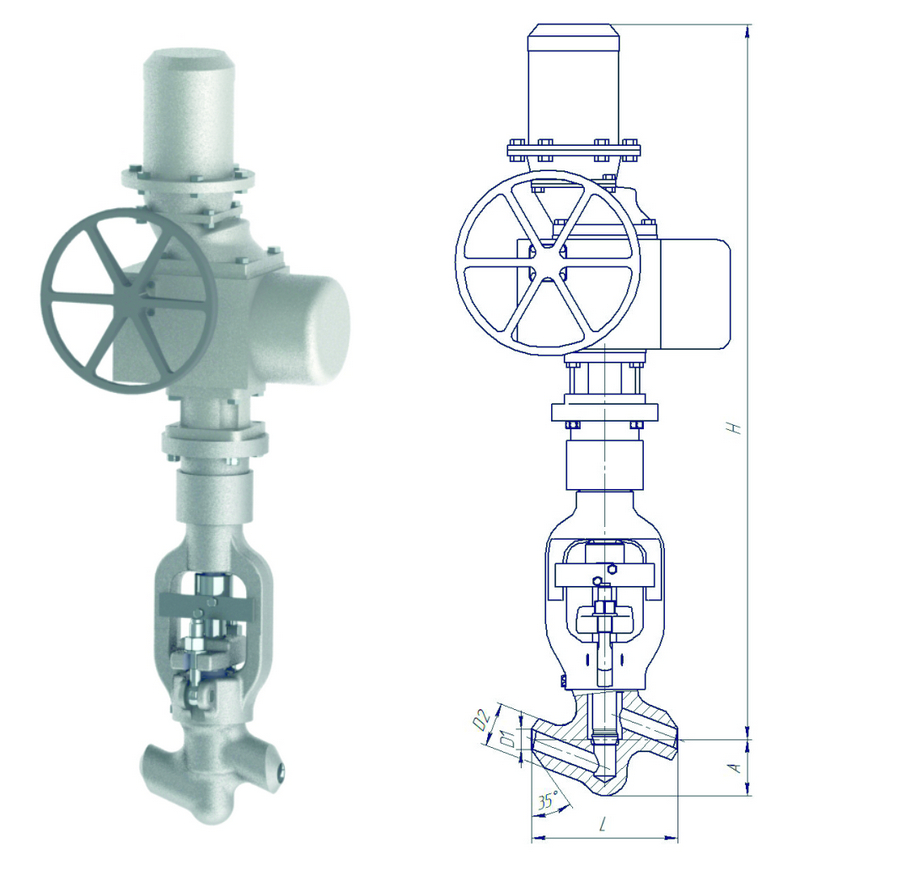

1055-32-ЭЧ 32 пар 25,0 545 12Х1МФ 7 250 6 36 Э ПЭМ-Б1М У2 0.55 14 31 66 220 1234 85 39.7 80.7
1055-32-ЭЧ
1055-32-ЭЧ
1055-32-ЭЧ

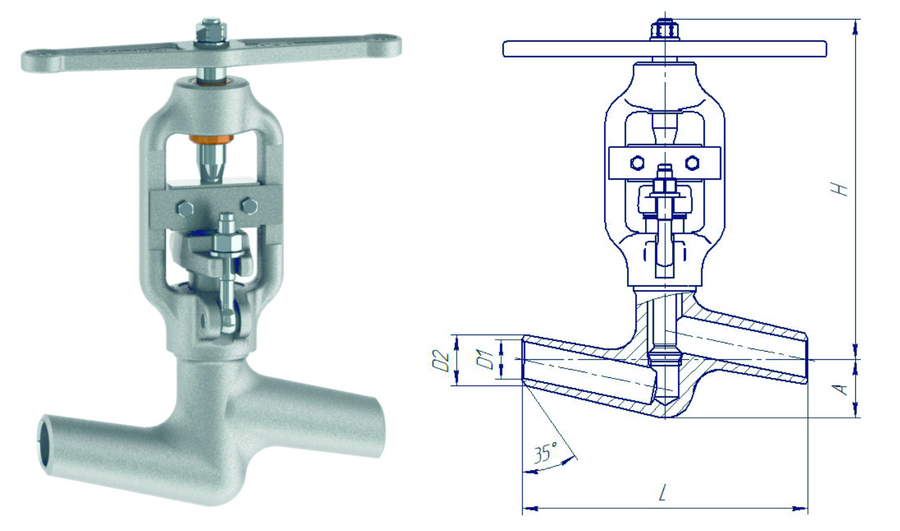

1456-32-0 32 вода-пар (10,0) (450) 20 7.7 70 5 20 М - - - 32 40 230 294 47 - 6.4
1456-32-0
1456-32-0
1456-32-0
1054-40-0 40 вода 37.3 280 20 7 300 6 36 М - - - 39 66 220 526 85 - 35.1
1054-40-0
1054-40-0
1054-40-0

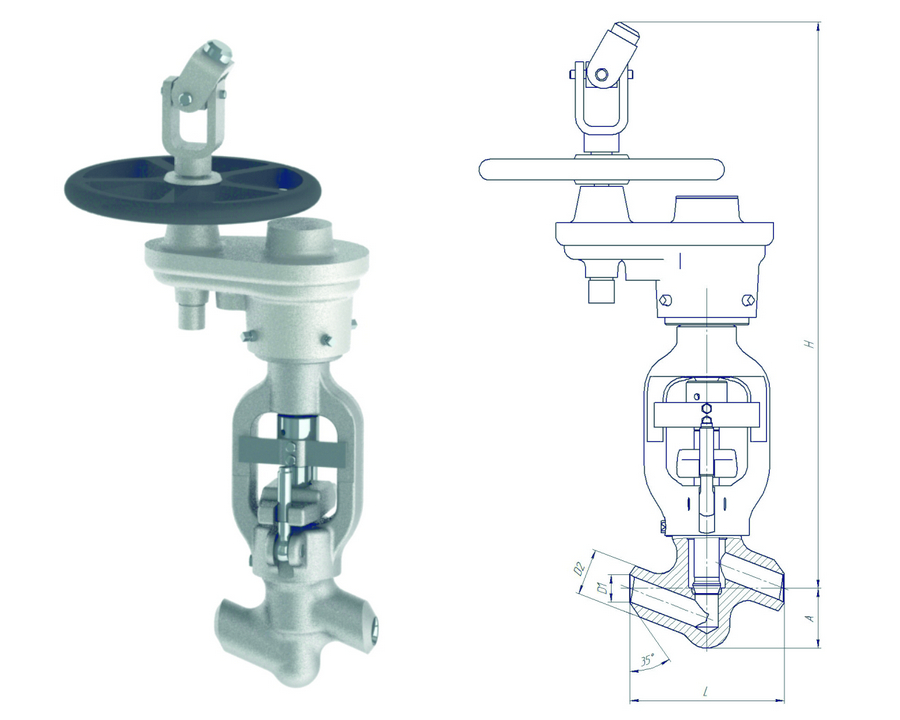

1054-40-ЦЗ 40 вода 37.3 280 20 7 300 6 36 Ц Редуктор 2:1 - - 39 66 220 760 85 33 57
1054-40-ЦЗ
1054-40-ЦЗ
1054-40-ЦЗ

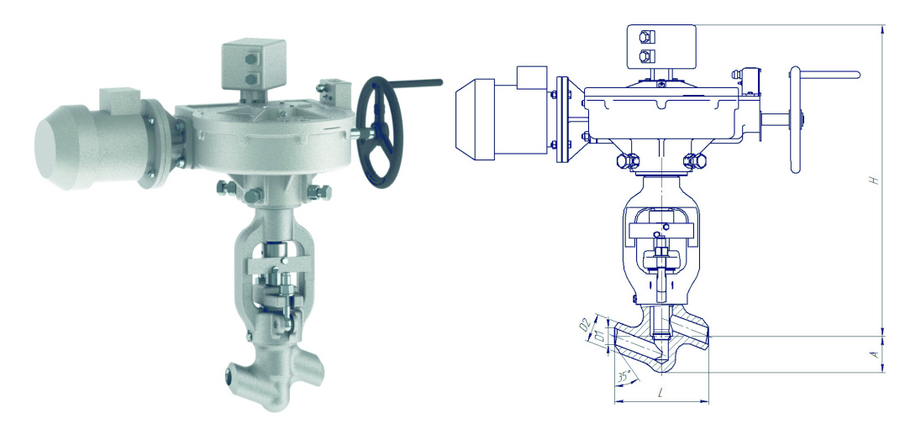

1054-40-ЭА 40 вода 37.3 280 20 7 300 6 36 Э 792-Э-0а-01 1.32 18 39 66 220 720 85 31.6 131.6
1054-40-ЭА
1054-40-ЭА
1054-40-ЭА

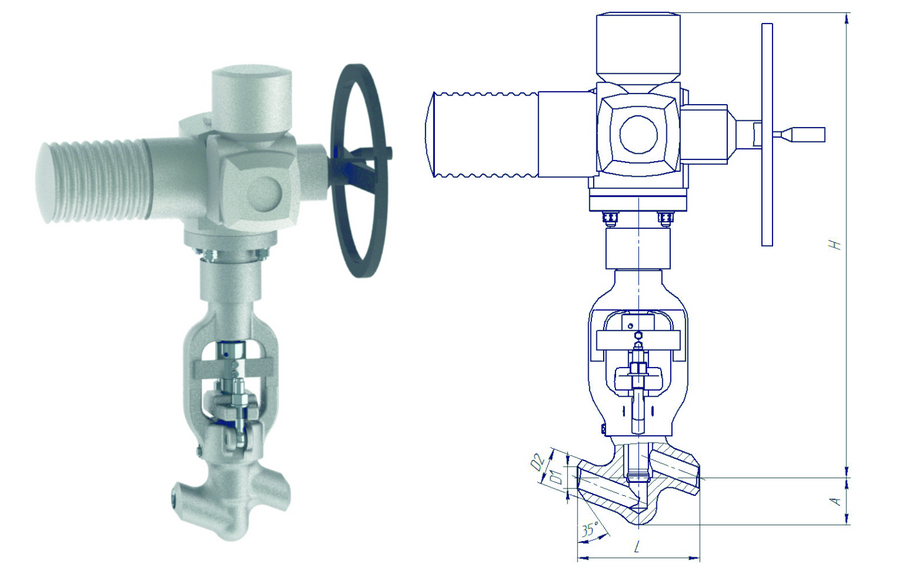

1054-40-ЭД 40 вода 37.3 280 20 7 300 6 36 Э
AUMA SA 14.6-F14-C38
Sipos 2SA5053-3CE00-3AA4
0.8
3
16
26
39 66 220
827
1183
85 40.4
93.4
107.4
1054-40-ЭД
1054-40-ЭД
1054-40-ЭД
1054-40-ЭД
1054-40-ЭД
1054-40-ЭД

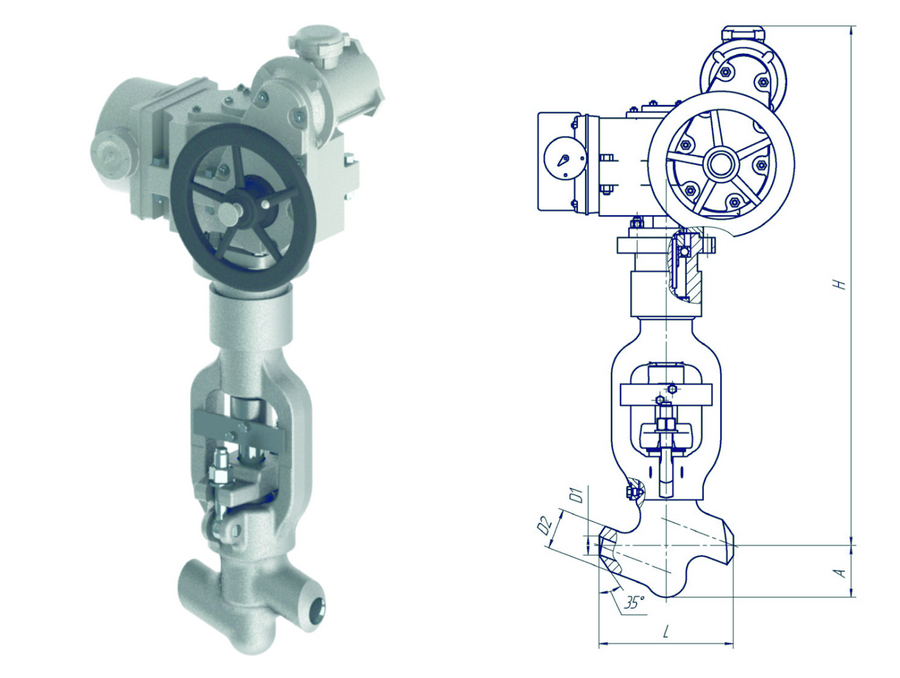

1054-40-ЭМ 40 вода 37.3 280 20 7 300 6 36 Э Н-Б1-07 У2 1.32 14 39 66 220 948 85 39.1 92.1
1054-40-ЭМ
1054-40-ЭМ
1054-40-ЭМ

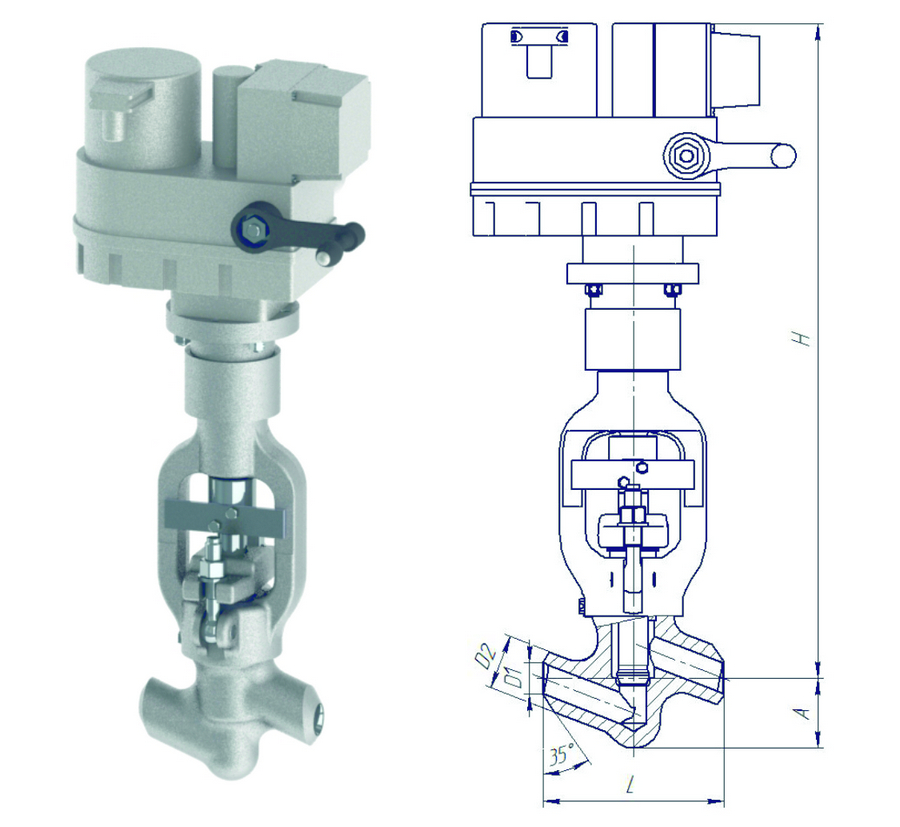

1054-40-ЭН 40 вода 37.3 280 20 7 300 6 36 Э ЭП-З-300-25-Б1-О-А-У1 0.75 14 39 66 220 805 85 39.1 77.1
1054-40-ЭН
1054-40-ЭН
1054-40-ЭН

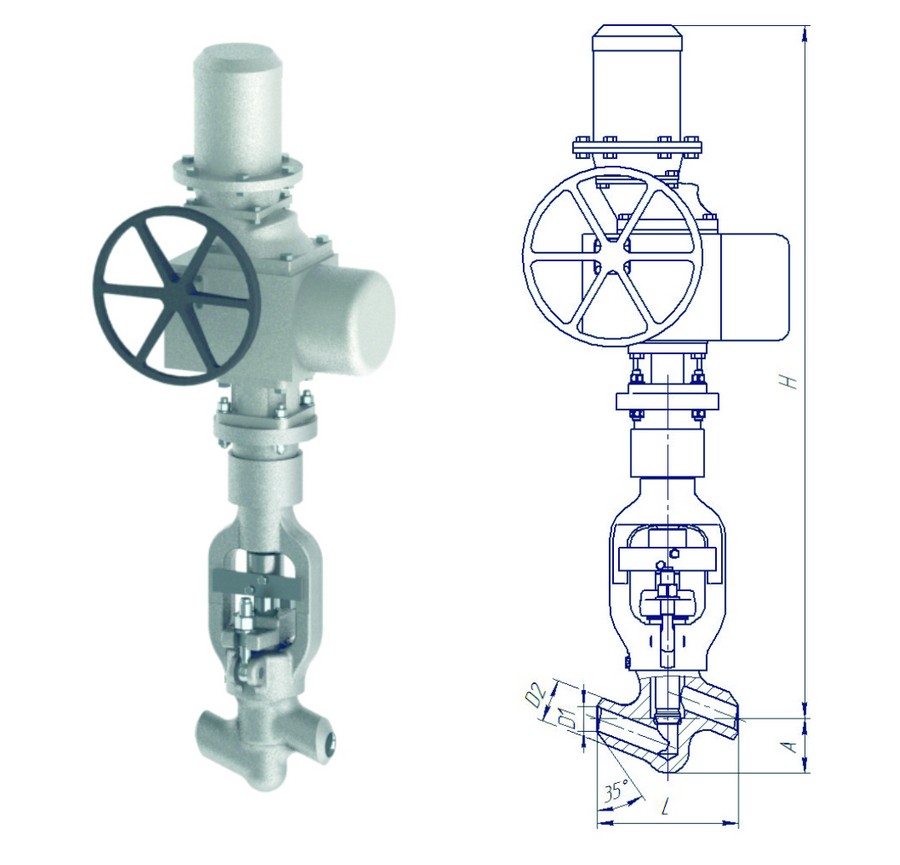

1054-40-ЭЧ 40 вода 37.3 280 20 7 300 6 36 Э ПЭМ-Б1М У2 0.55 14 39 66 220 1234 85 39.1 80.1
1054-40-ЭЧ
1054-40-ЭЧ
1054-40-ЭЧ

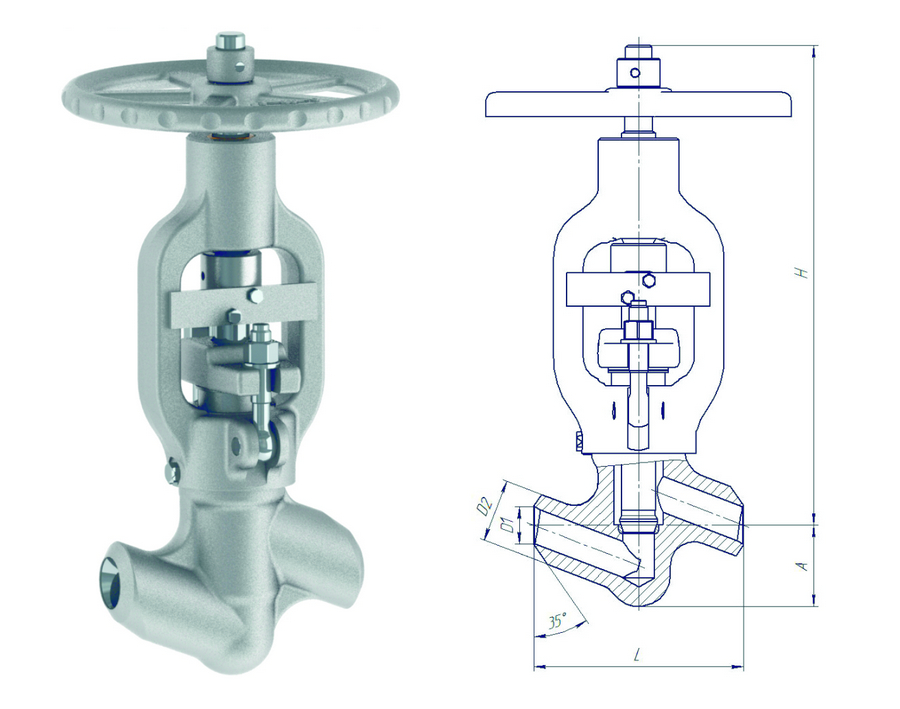

1054-50-0 50 вода 37.3 280 20 7 300 6 36 М - - - 50 76 250 536 95 - 38.7
1054-50-0
1054-50-0
1054-50-0

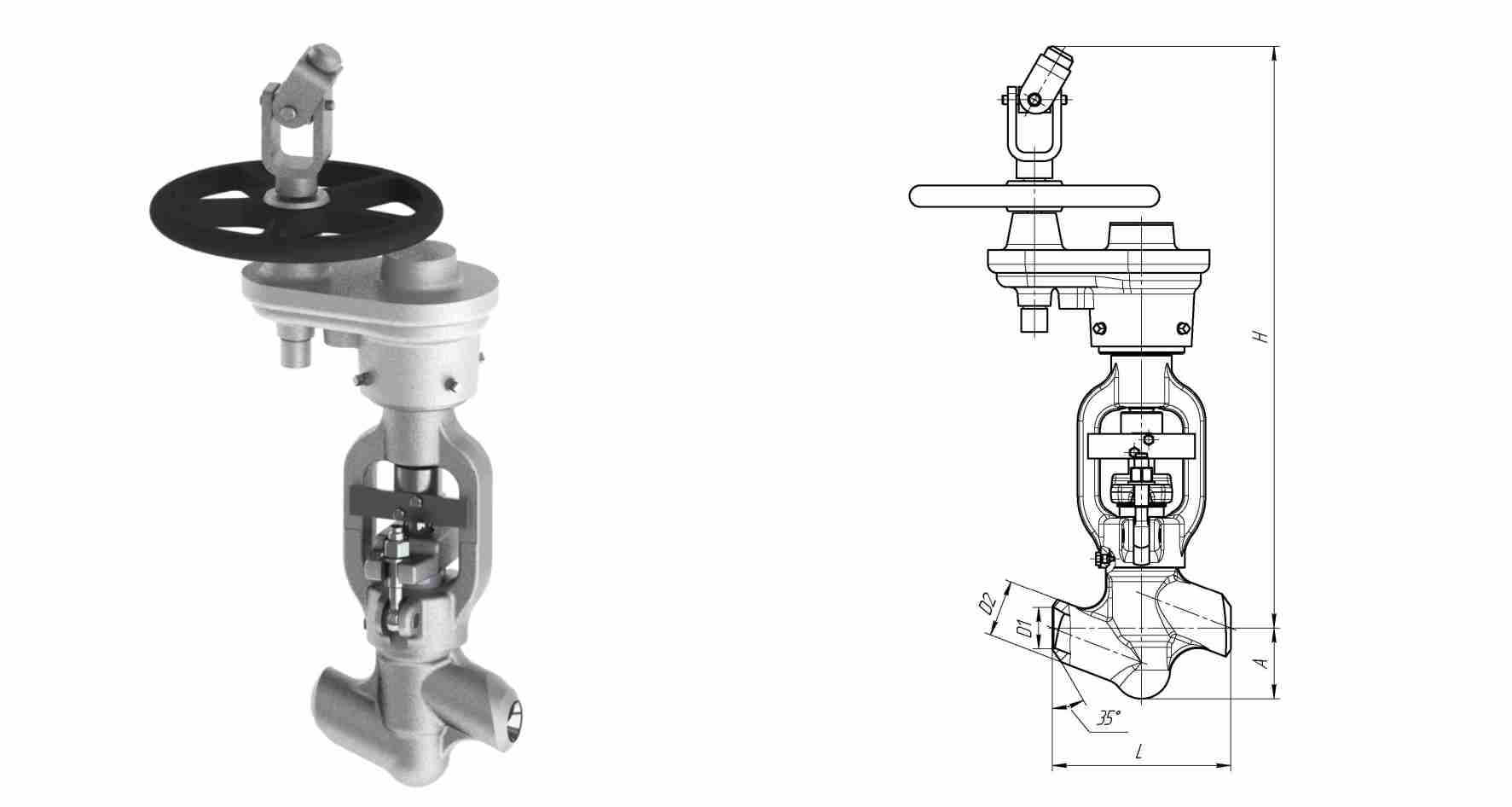

1054-50-ЦЗ 50 вода 37.3 280 20 7 300 6 36 Ц Редуктор 2:1 - - 50 76 250 770 95 36.5 60.5
1054-50-ЦЗ
1054-50-ЦЗ
1054-50-ЦЗ

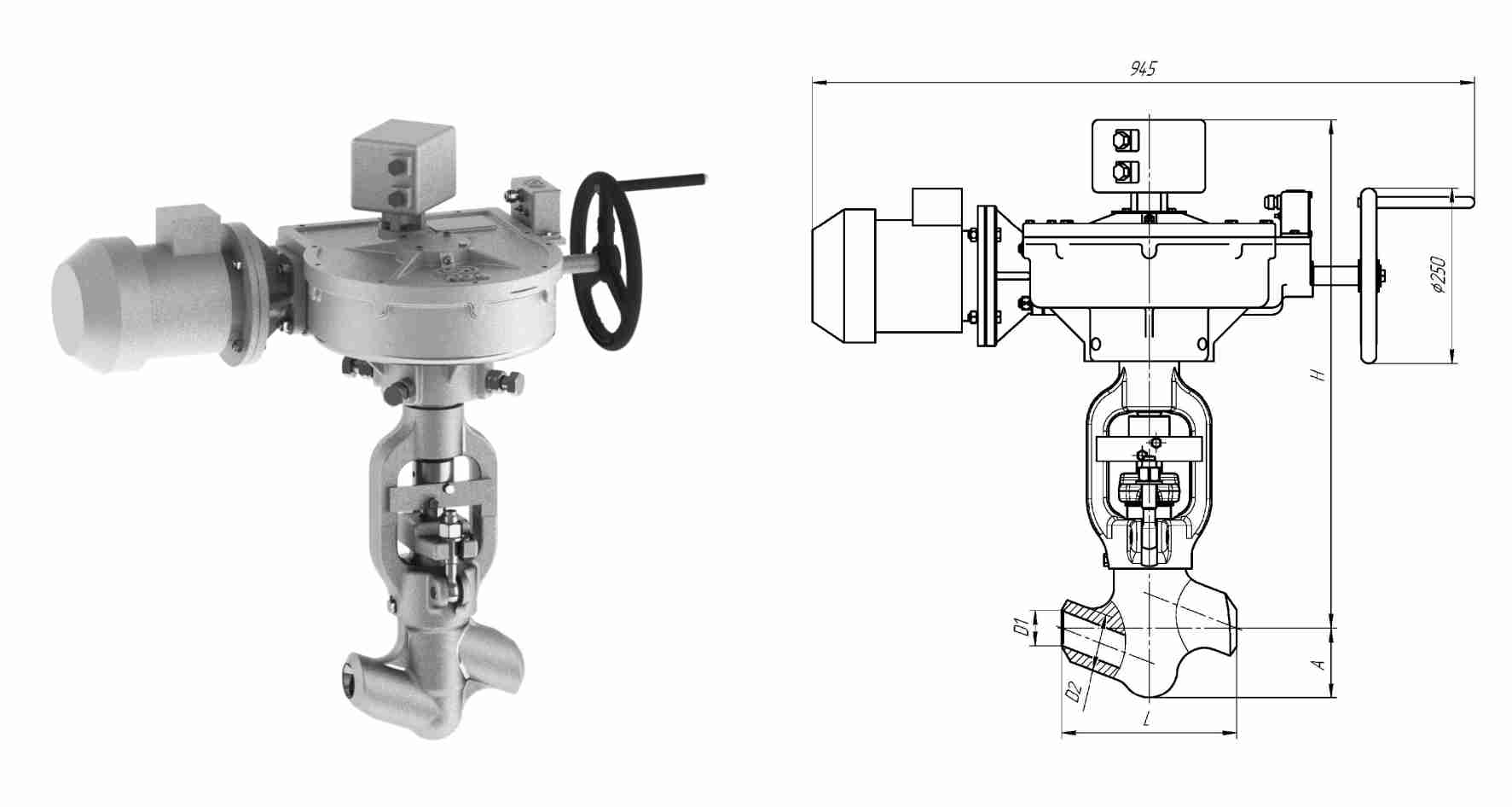

1054-50-ЭА 50 вода 37.3 280 20 7 300 6 36 Э 792-Э-0а-01 1.32 18 50 76 250 730 95 35.2 135.2
1054-50-ЭА
1054-50-ЭА
1054-50-ЭА

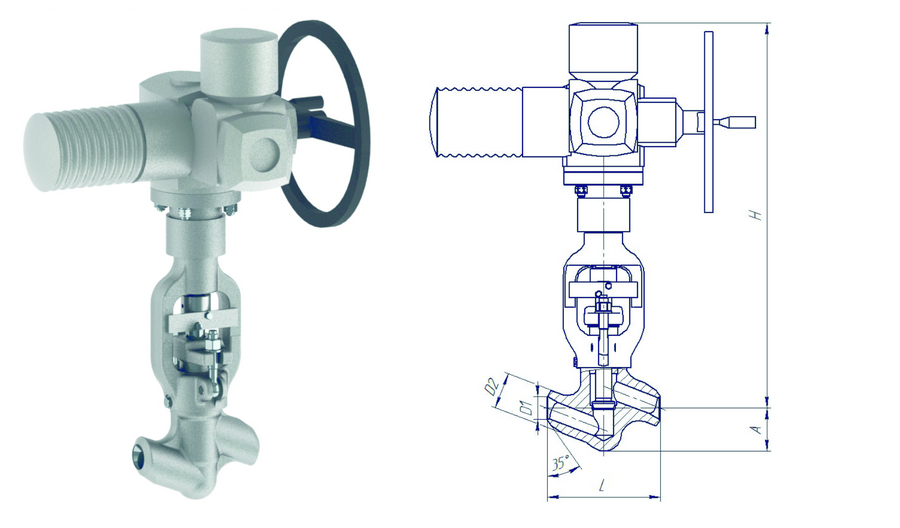

1054-50-ЭД 50 вода 37.3 280 20 7 300 6 36 Э
AUMA SA 14.6-F14-C38
Sipos 2SA5053-3CE00-3AA4
0.8
3
16
26
50 76 250
837
1193
95 44.2
90.2
110.2
1054-50-ЭД
1054-50-ЭД
1054-50-ЭД
1054-50-ЭД
1054-50-ЭД
1054-50-ЭД

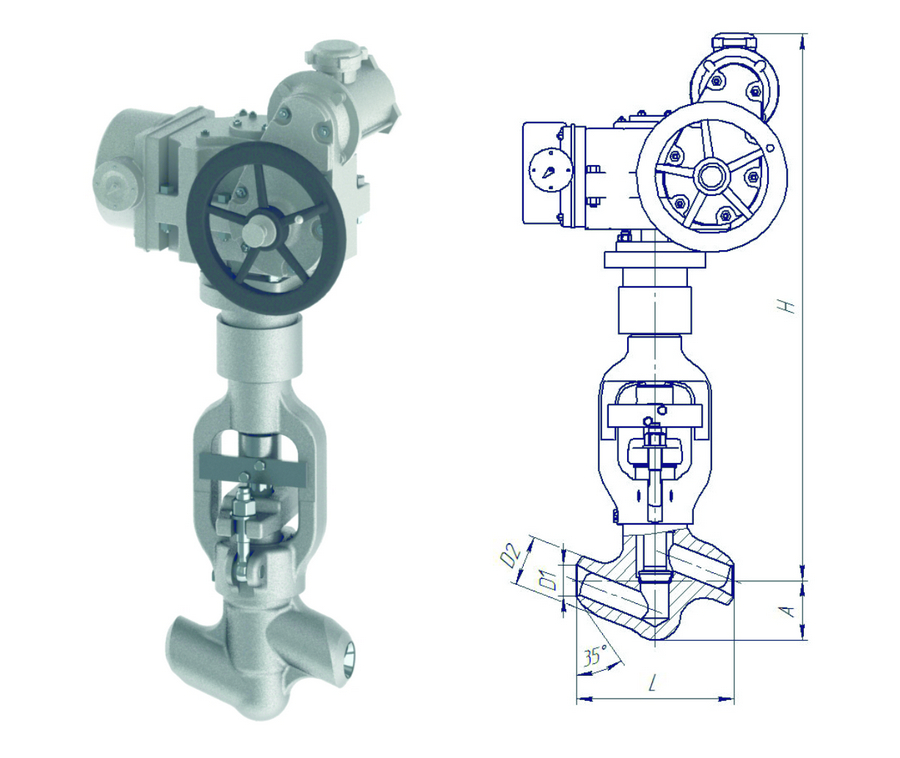

1054-50-ЭМ 50 вода 37.3 280 20 7 300 6 36 Э Н-Б1-07 У2 1.32 14 50 76 250 958 95 42.7 95.7
1054-50-ЭМ
1054-50-ЭМ
1054-50-ЭМ

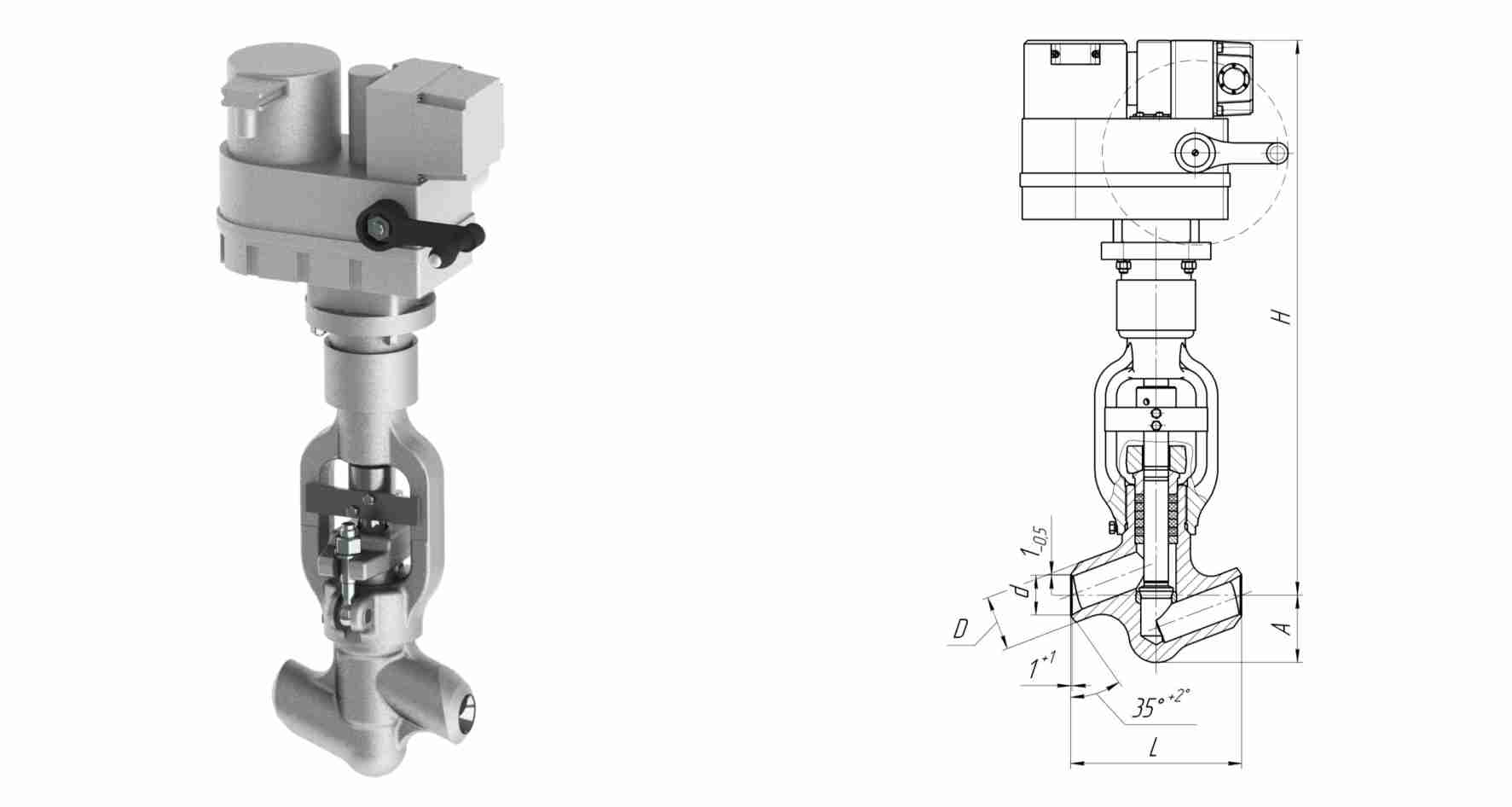

1054-50-ЭН 50 вода 37.3 280 20 7 300 6 36 Э ЭП-3-300-25-Б1-О-А-У1 0.75 14 50 76 250 815 95 42.7 80.7
1054-50-ЭН
1054-50-ЭН
1054-50-ЭН

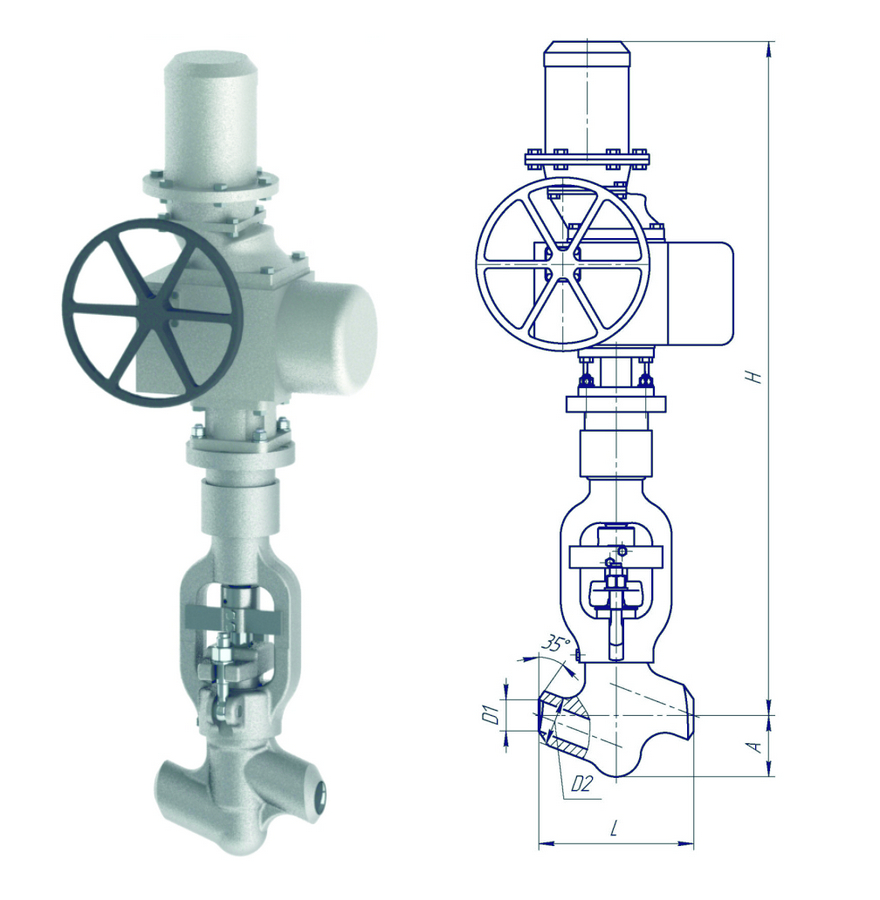

1054-50-ЭЧ 50 вода 37.3 280 20 7 300 6 36 Э ПЭМ-Б1М У2 0.55 14 50 76 250 1244 95 42.7 83.7
1054-50-ЭЧ
1054-50-ЭЧ
1054-50-ЭЧ

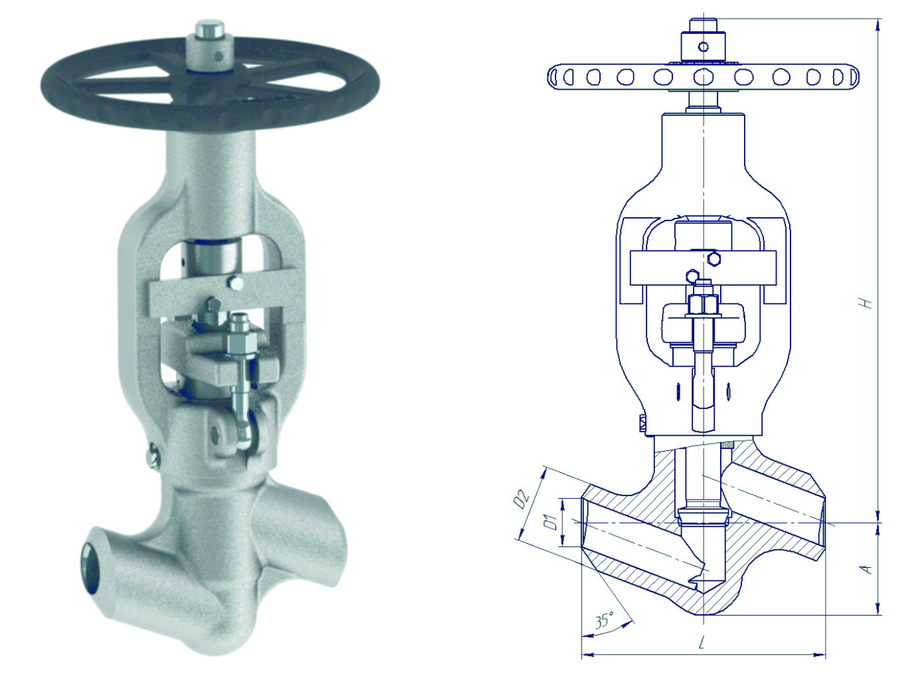

1053-50-0 50 пар 13.7 560 12Х1МФ 7 250 6 36 М - - - 50 80 250 536 95 - 38.7
1053-50-0
1053-50-0
1053-50-0

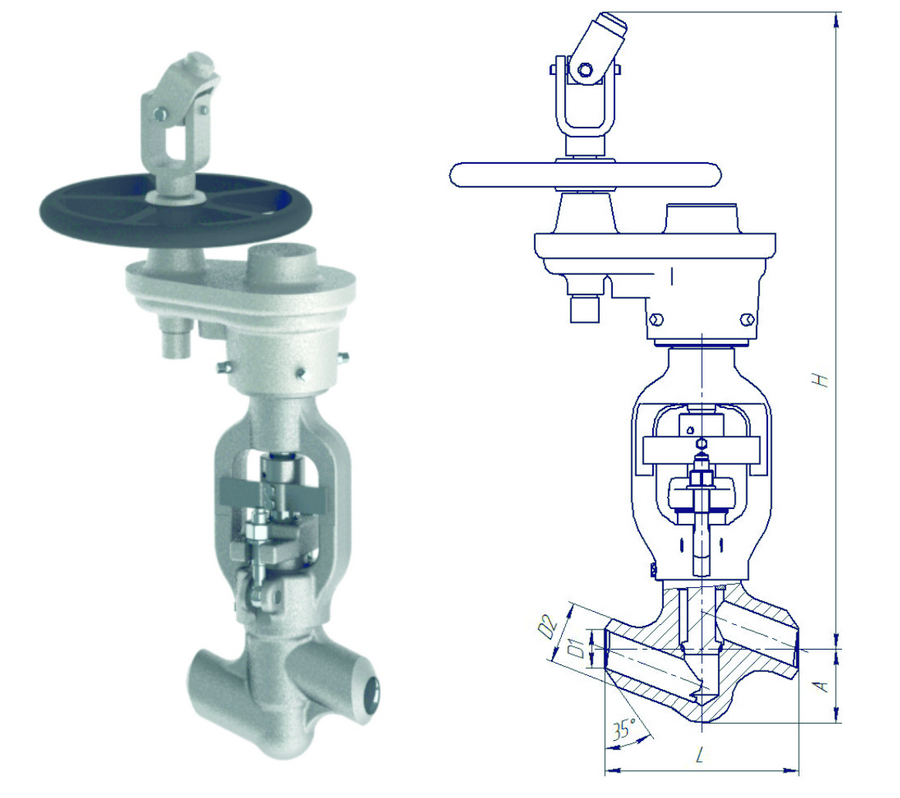

1053-50-ЦЗ 50 пар 13.7 560 12Х1МФ 7 250 6 36 Ц Редуктор 2:1 - - 50 80 250 770 95 36.5 60.5
1053-50-ЦЗ
1053-50-ЦЗ
1053-50-ЦЗ

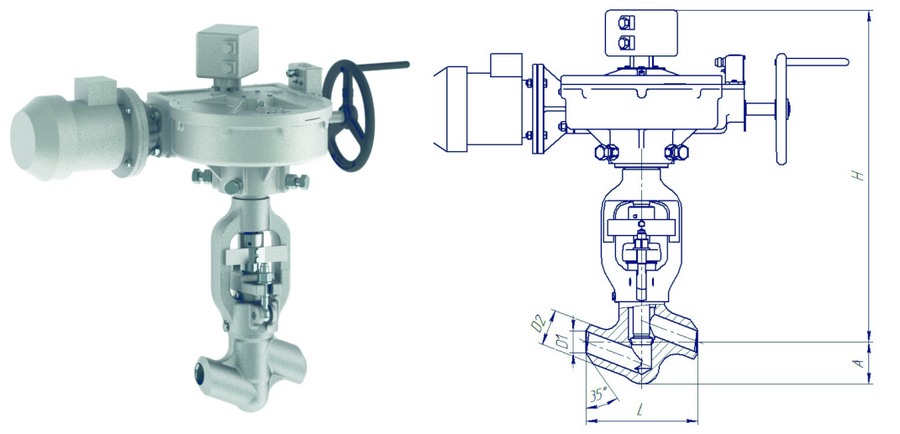

1053-50-ЭА 50 пар 13.7 560 12Х1МФ 7 250 6 36 Э 792-Э-0а-01 1.32 18 50 80 250 730 95 35.2 135.2
1053-50-ЭА
1053-50-ЭА
1053-50-ЭА

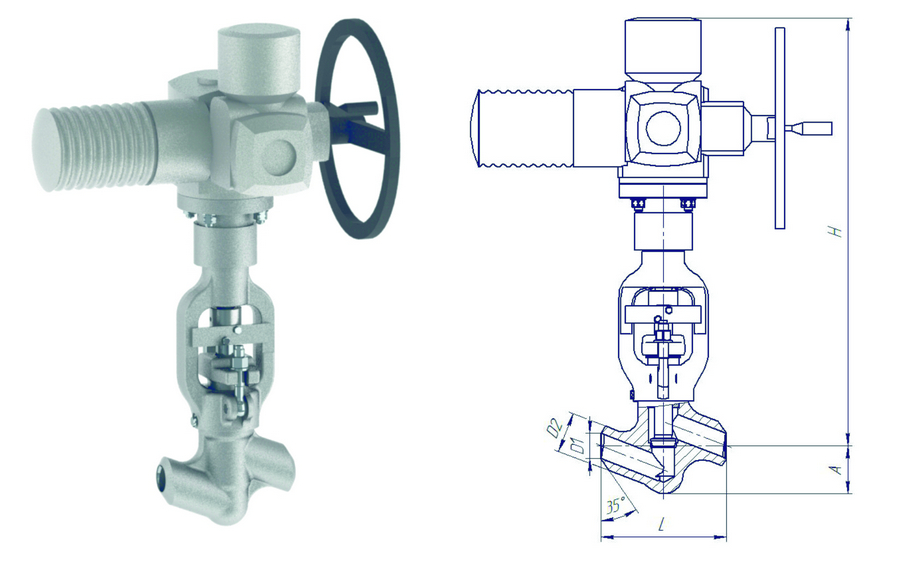

1053-50-ЭД 50 пар 13.7 560 12Х1МФ 7 250 6 36 Э
AUMA SA 14.6-F14-C38
Sipos 2SA5053-3CE00-3AA4
0.8
3
16
26
50 80 250
837
1193
95 44.2
90.2
111.2
1053-50-ЭД
1053-50-ЭД
1053-50-ЭД
1053-50-ЭД
1053-50-ЭД
1053-50-ЭД

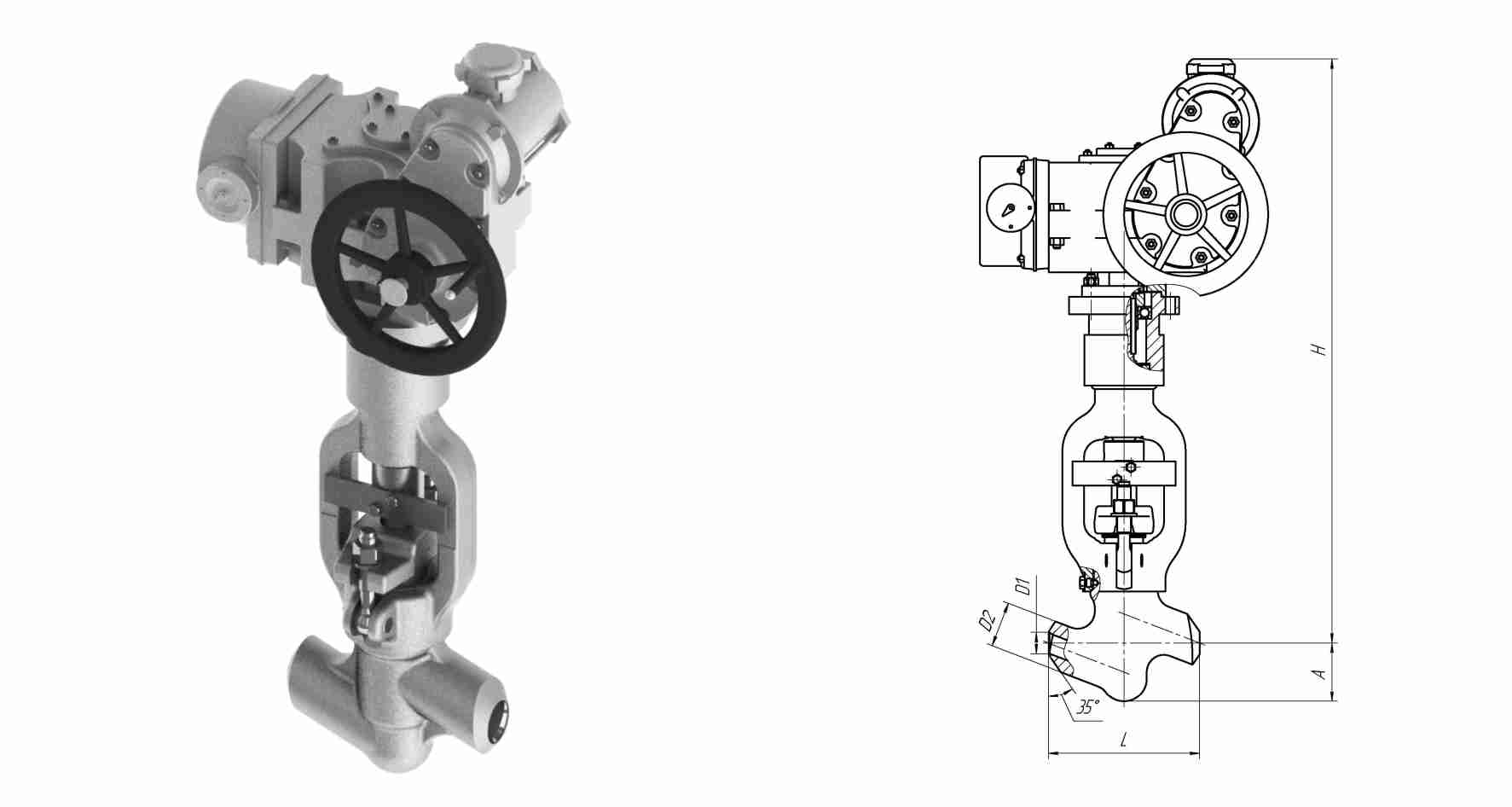

1053-50-ЭМ 50 пар 13.7 560 12Х1МФ 7 250 6 36 Э Н-Б1-07 У2 1.32 14 50 80 250 958 95 42.7 95.7
1053-50-ЭМ
1053-50-ЭМ
1053-50-ЭМ

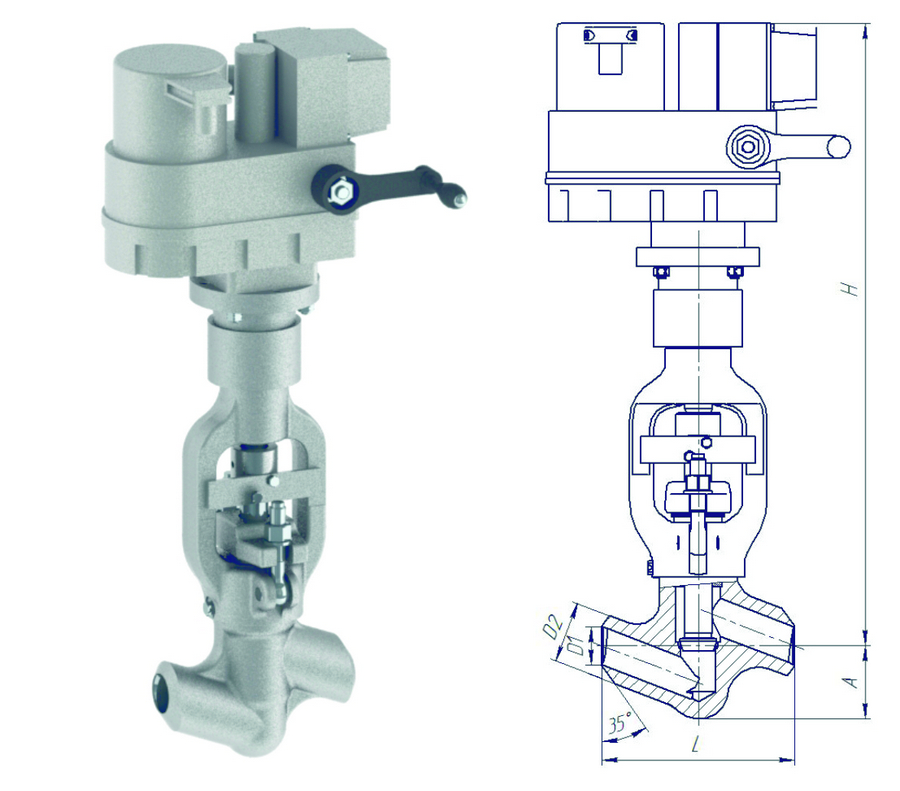

1053-50-ЭН 50 пар 13.7 560 12Х1МФ 7 250 6 36 Э ЭП-З-300-25-Б1-О-А-У1 0.75 14 50 80 250 815 95 42.7 80.7
1053-50-ЭН
1053-50-ЭН
1053-50-ЭН

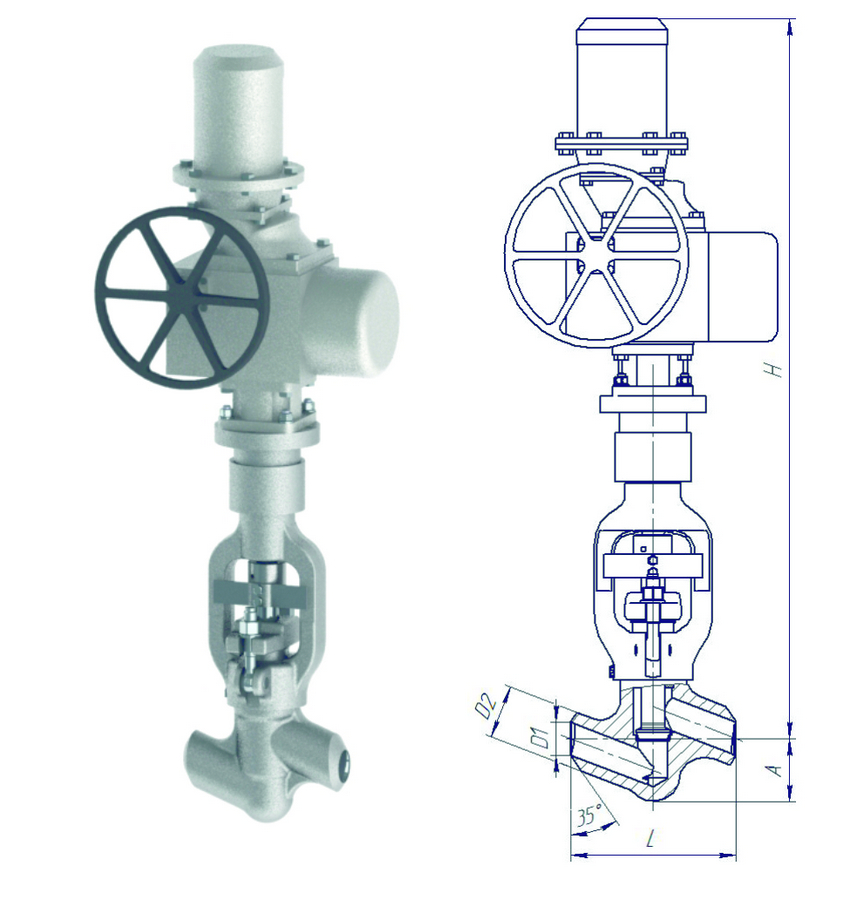

1053-50-ЭЧ 50 пар 13.7 560 12Х1МФ 7 250 6 36 Э ПЭМ-Б1М У2 0.55 14 50 80 250 1244 95 42.7 83.7
1053-50-ЭЧ
1053-50-ЭЧ
1053-50-ЭЧ

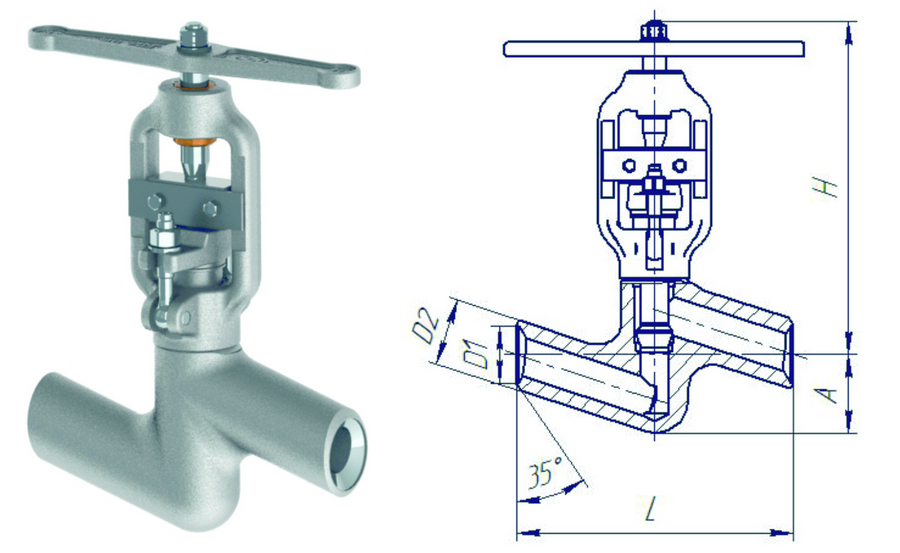

1456-50-0 50 вода-пар (10,0) (450) 20 12.7 70 5 20 М - - - 51 58 240 300 68 - 9.4
1456-50-0
1456-50-0
1456-50-0

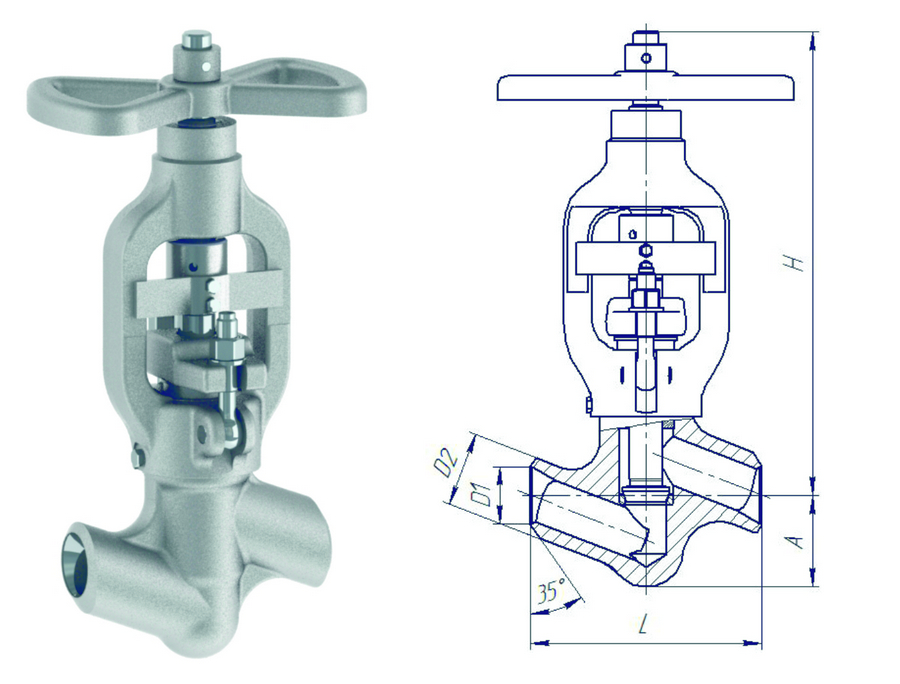

1052-65-0 65 вода 23.5 250 20 7 300 6 36 М - - - 58 80 250 536 95 - 38.3
1052-65-0
1052-65-0
1052-65-0

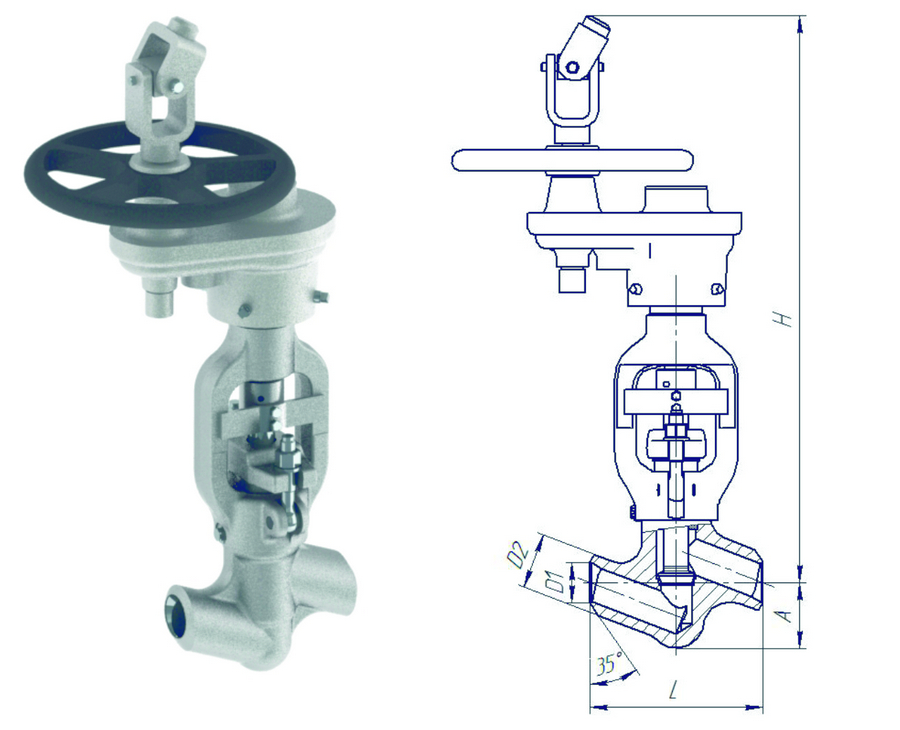

1052-65-ЦЗ 65 вода 23.5 250 20 7 300 6 36 Ц Редуктор 2:1 - - 58 80 250 770 95 36.1 60.1
1052-65-ЦЗ
1052-65-ЦЗ
1052-65-ЦЗ

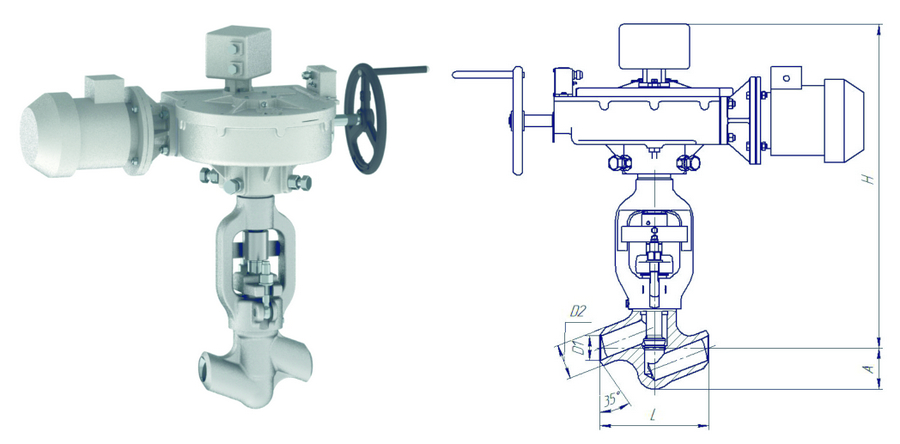

1052-65-ЭА 65 вода 23.5 250 20 7 300 6 36 Э 792-Э-0а-01 1.32 18 58 80 250 730 95 34.8 134.8
1052-65-ЭА
1052-65-ЭА
1052-65-ЭА

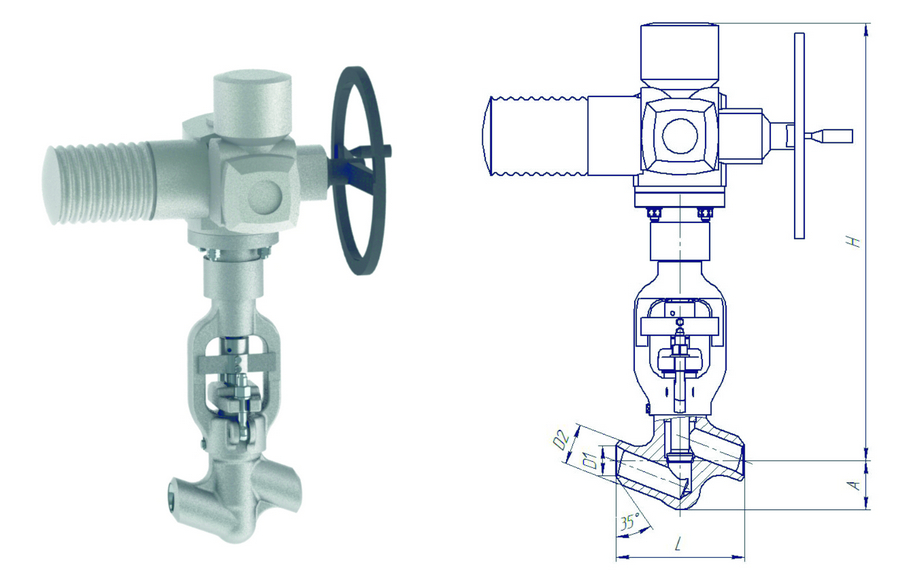

1052-65-ЭД 65 вода 23.5 250 20 7 300 6 36 Э
AUMA SA 14.6-F14-C38
Sipos 2SA5053-3CE00-3AA4
0.8
3
16
26
58 80 250
837
1193
95 42.8
95.8
109.8
1052-65-ЭД
1052-65-ЭД
1052-65-ЭД
1052-65-ЭД
1052-65-ЭД
1052-65-ЭД

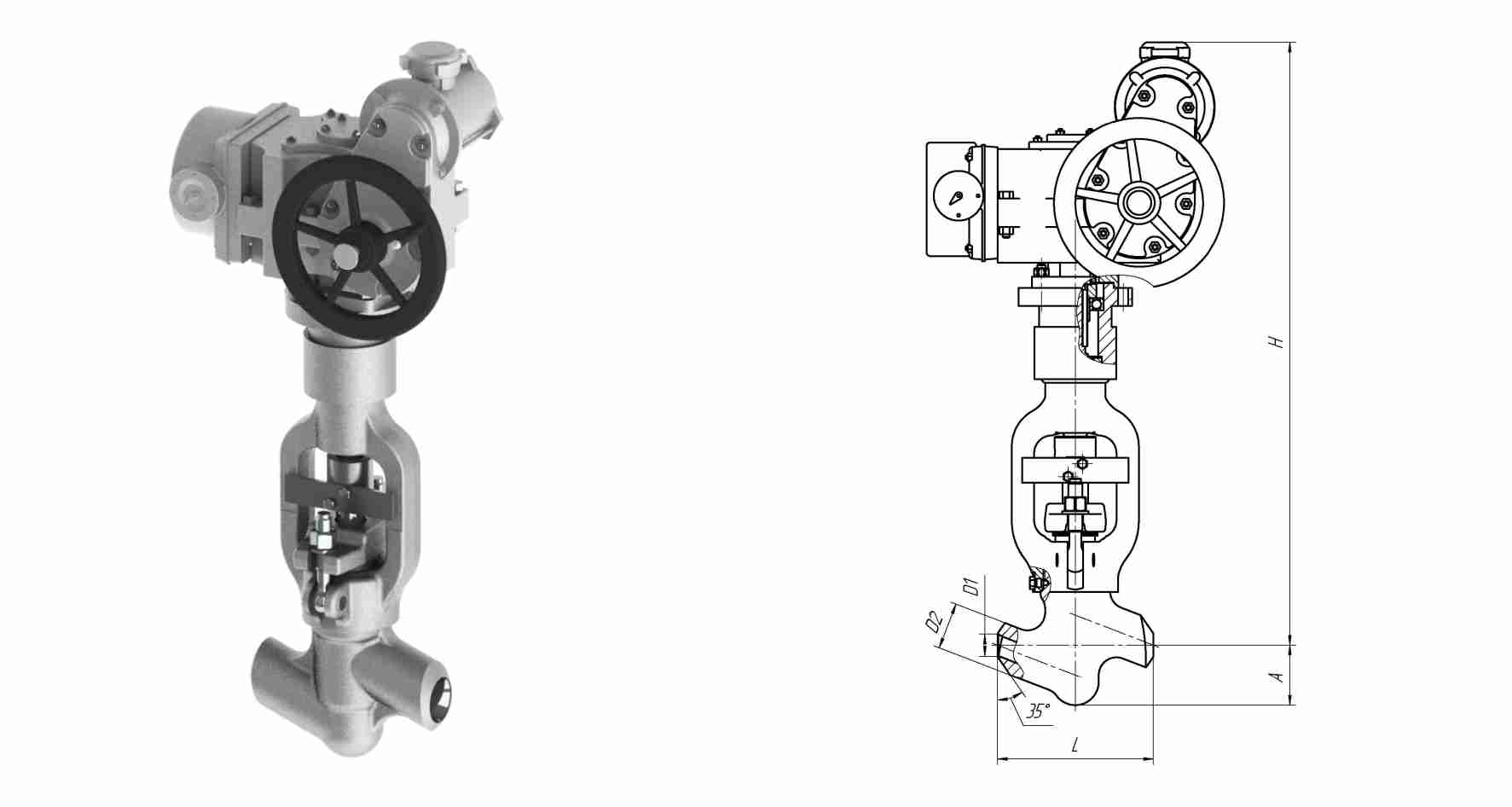

1052-65-ЭМ 65 вода 23.5 250 20 7 300 6 36 Э Н-Б1-07 У2 1.32 14 58 80 250 958 95 42.3 95.3
1052-65-ЭМ
1052-65-ЭМ
1052-65-ЭМ

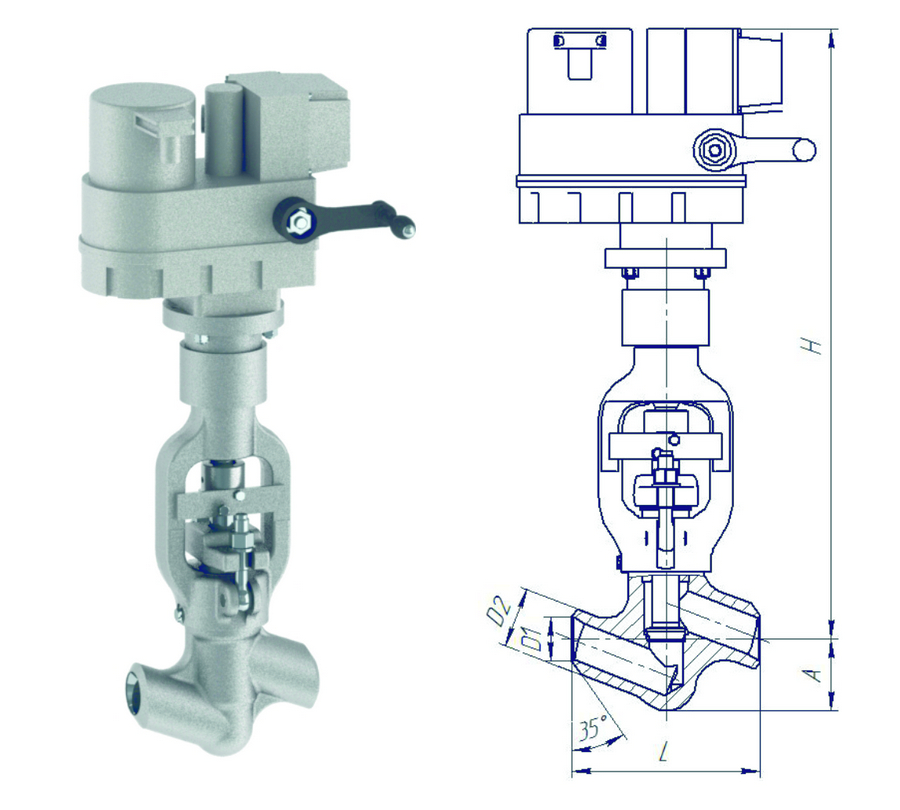

1052-65-ЭН 65 вода 23.5 250 20 7 300 6 36 Э ЭП-З-300-25-Б1-О-А-У1 0.75 14 58 80 250 815 95 42.3 80.3
1052-65-ЭН
1052-65-ЭН
1052-65-ЭН

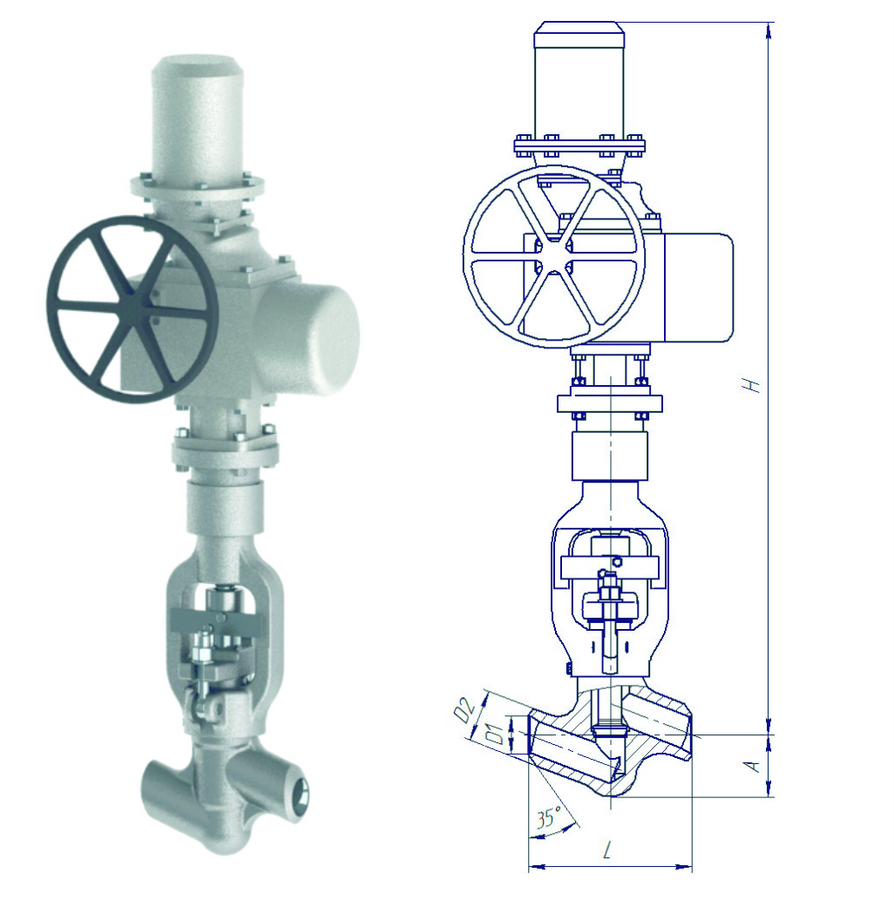

1052-65-ЭЧ 65 вода 23.5 250 20 7 300 6 36 Э ПЭМ-Б1М У2 0.55 14 58 80 250 1244 95 42.3 83.3
1052-65-ЭЧ
1052-65-ЭЧ
1052-65-ЭЧ

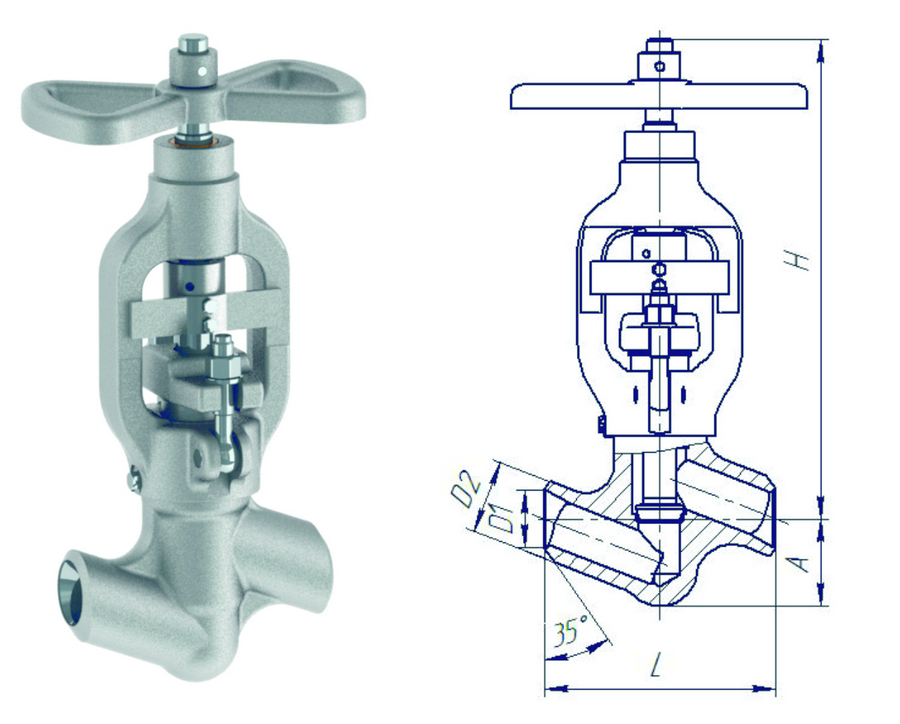

1057-65-0 65 пар 9.8 540 12Х1МФ 7 250 6 36 М - - - 62 80 250 536 95 - 38.3
1057-65-0
1057-65-0
1057-65-0

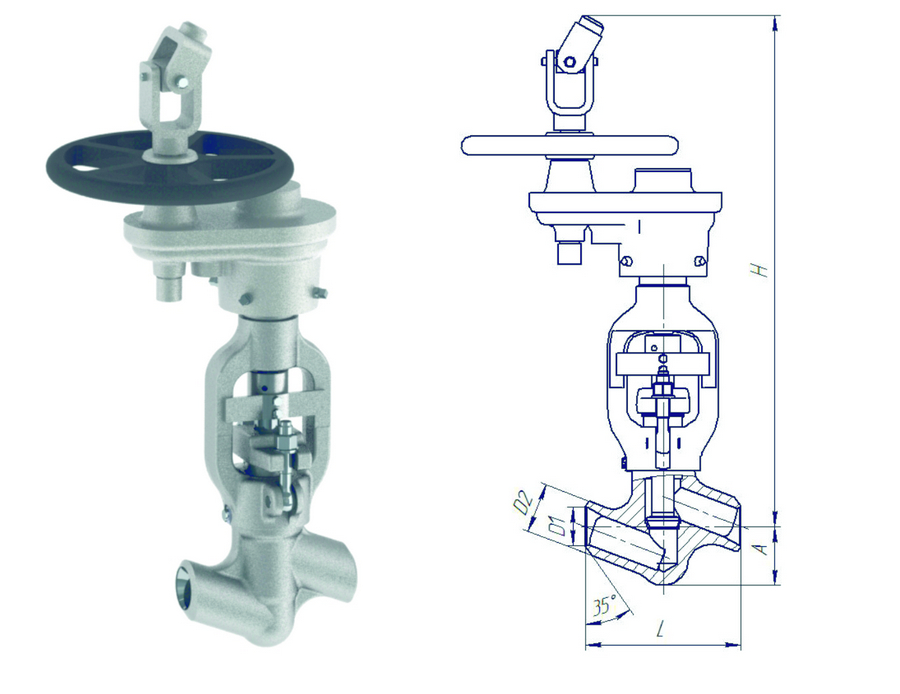

1057-65-ЦЗ 65 пар 9.8 540 12Х1МФ 7 250 6 36 Ц Редуктор 2:1 - - 62 80 250 770 95 36.1 60.1
1057-65-ЦЗ
1057-65-ЦЗ
1057-65-ЦЗ

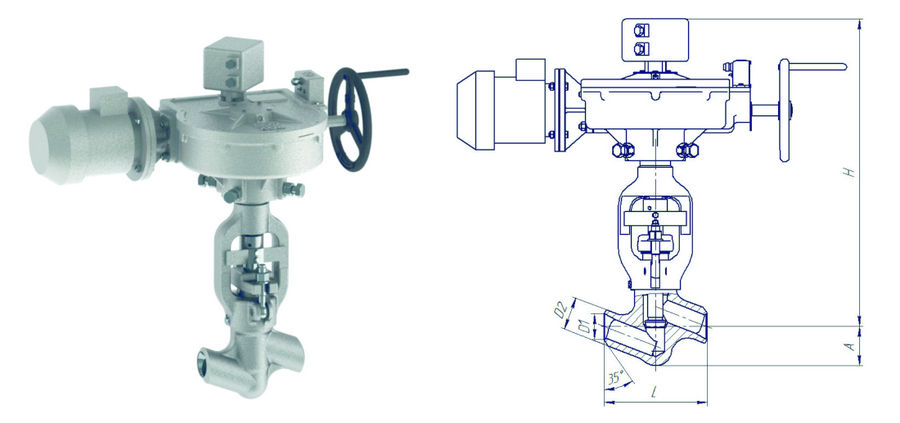

1057-65-ЭА 65 пар 9.8 540 12Х1МФ 7 250 6 36 Э 792-Э-0а-01 1.32 18 62 80 250 730 95 34.8 134.8
1057-65-ЭА
1057-65-ЭА
1057-65-ЭА

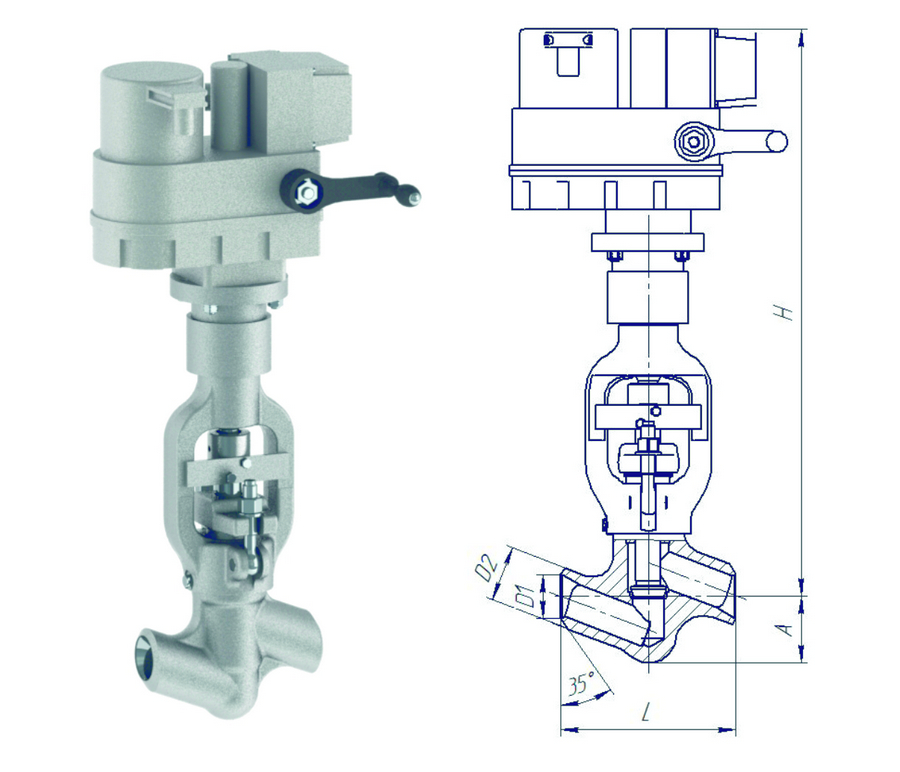

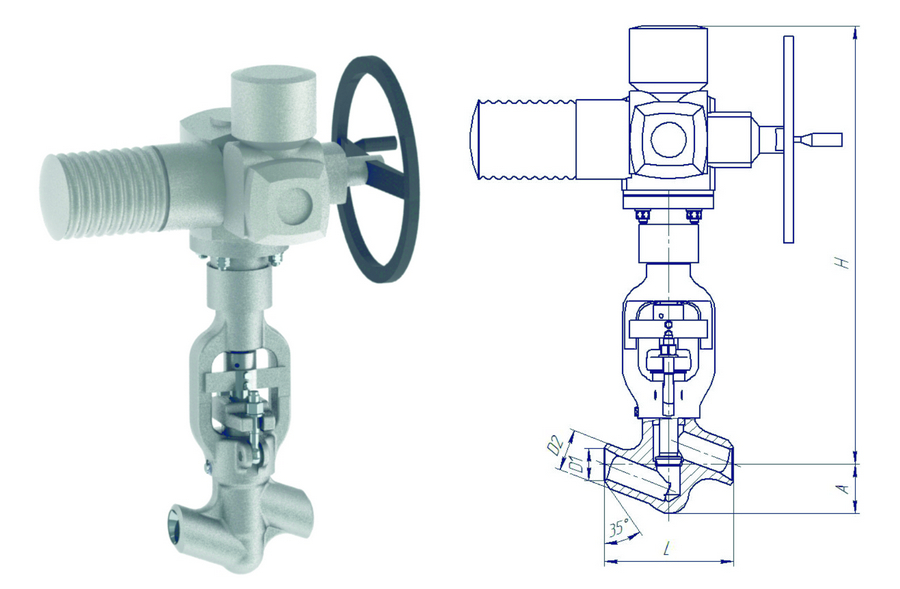

1057-65-ЭД 65 пар 9.8 540 12Х1МФ 7 250 6 36 Э
AUMA SA 14.6-F14-C38
Sipos 2SA5053-3CE00-3AA4
0.8
3
16
26
62 80 250
837
1193
95 42.8
95.8
109.8
1057-65-ЭД
1057-65-ЭД
1057-65-ЭД
1057-65-ЭД
1057-65-ЭД
1057-65-ЭД

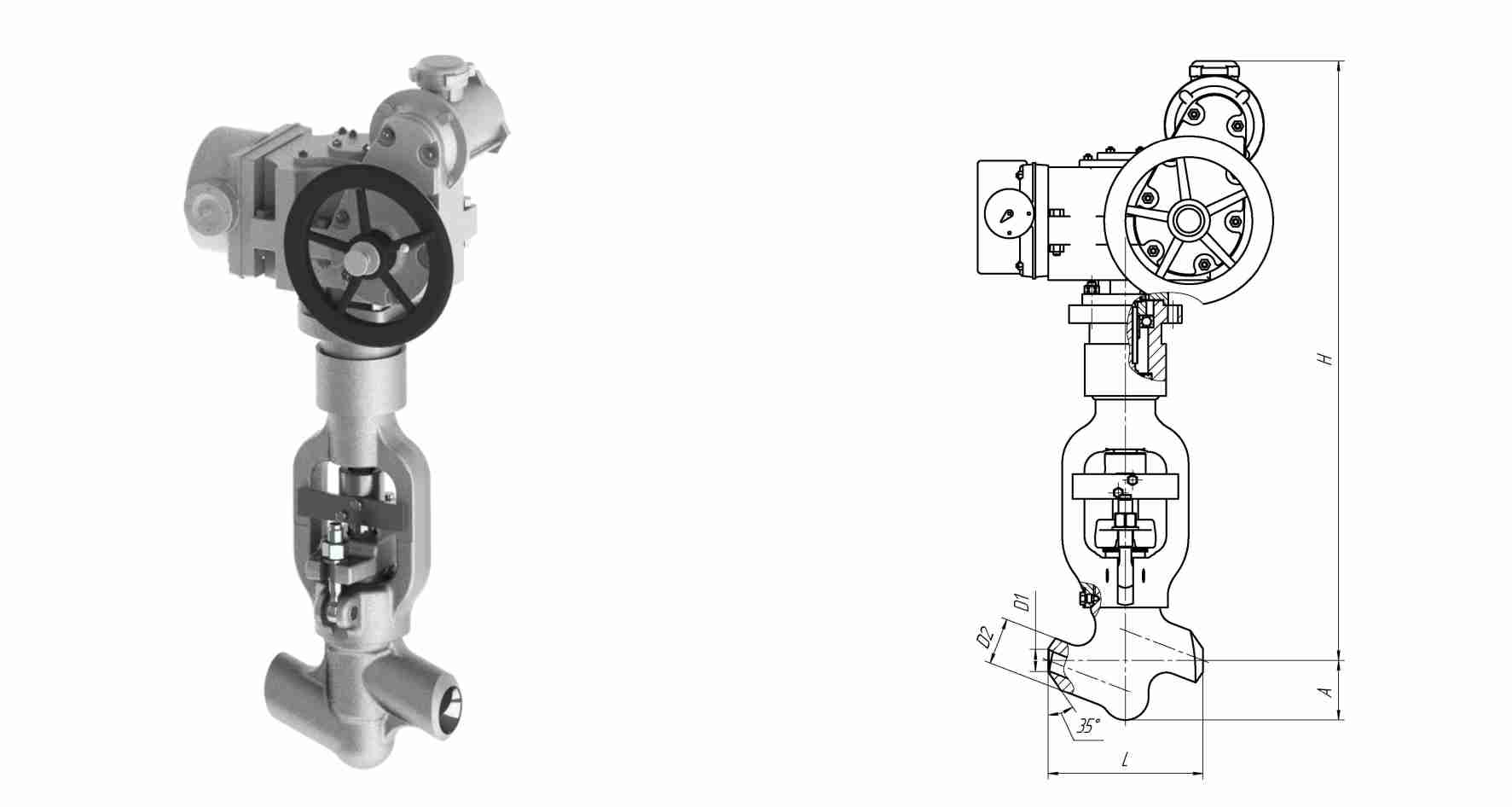

1057-65-ЭМ 65 пар 9.8 540 12Х1МФ 7 250 6 36 Э Н-Б1-07 У2 1.32 14 62 80 250 958 95 42.3 95.3
1057-65-ЭМ
1057-65-ЭМ
1057-65-ЭМ
1057-65-ЭН 65 пар 9.8 540 12Х1МФ 7 250 6 36 Э ЭП-З-300-25-Б1-О-А-У1 0.75 14 62 80 250 815 95 42.3 80.3
1057-65-ЭН
1057-65-ЭН
1057-65-ЭН

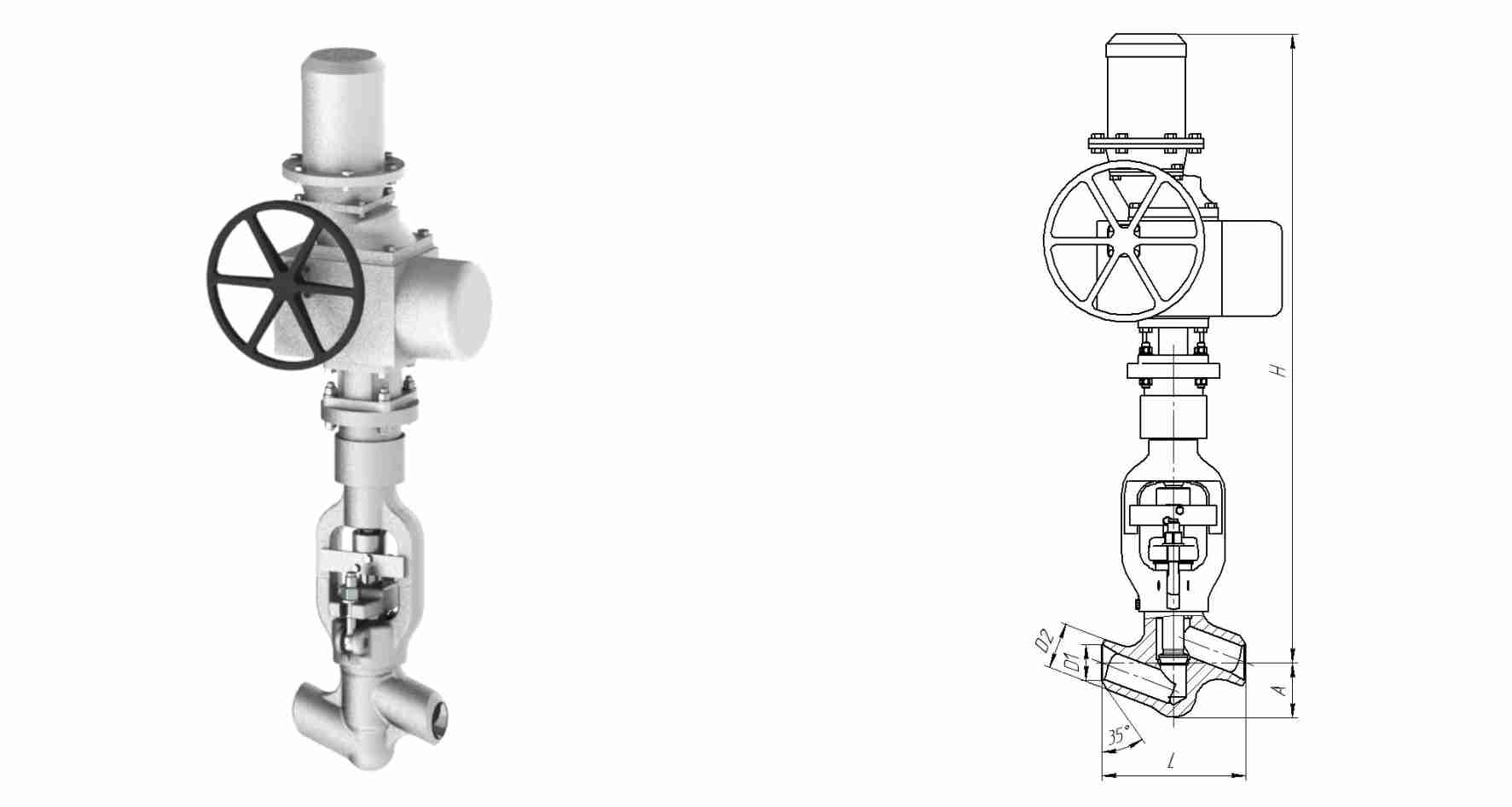

1057-65-ЭЧ 65 пар 9.8 540 12Х1МФ 7 250 6 36 Э ПЭМ-Б1М У2 0.55 14 62 80 250 1244 95 42.3 83.3
1057-65-ЭЧ
1057-65-ЭЧ
1057-65-ЭЧ

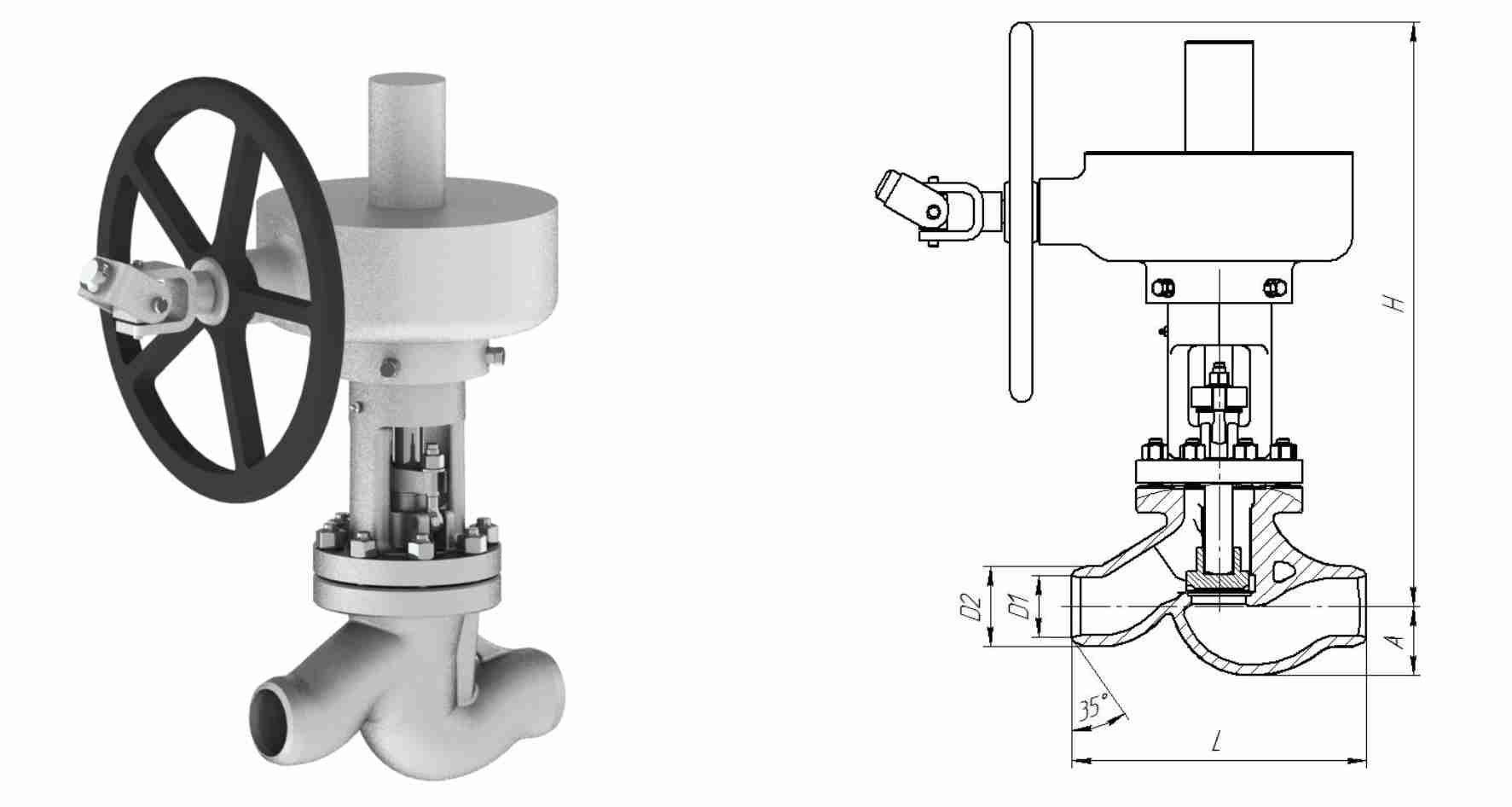

1456-80-К3 80 вода-пар (10,0) (450) 20ГСЛ 6.4 290 12.5 75 К Редуктор 3:1 - - 77 90 380 694 89 - 88.1
1456-80-К3
1456-80-К3
1456-80-К3
1456-80-М 80 вода-пар (10,0) (450) 20ГСЛ 6.4 290 12.5 75 М - - - 77 90 380 502 89 - 66.5

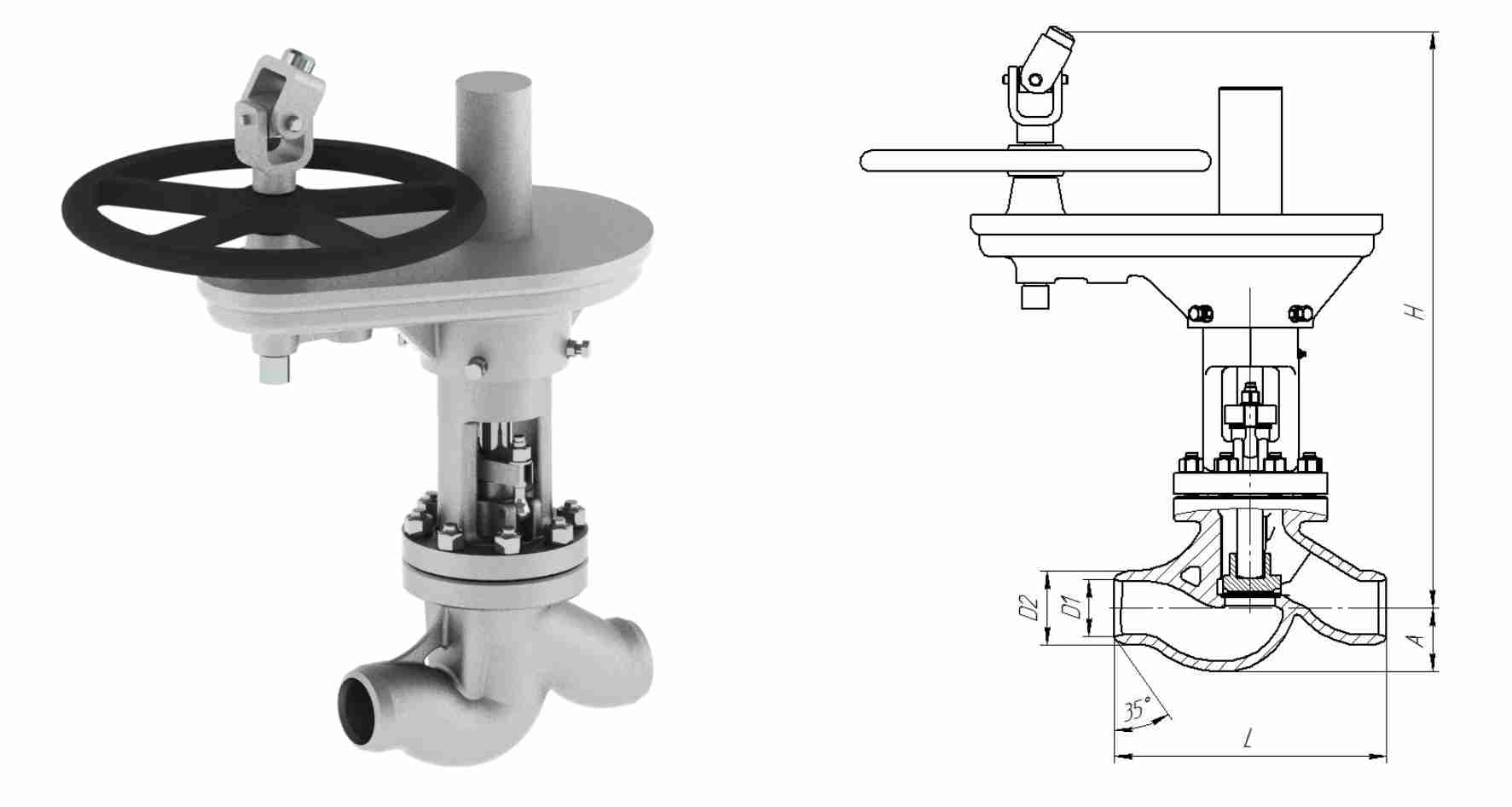

1456-80-ЦЗ 80 вода-пар (10,0) (450) 20ГСЛ 6.4 290 12.5 75 Ц Редуктор 3:1 - - 77 90 380 658 89 - 86.2
1456-80-ЦЗ
1456-80-ЦЗ
1456-80-ЦЗ
