Затворы обратные применяются в системах трубопроводов в качестве неуправляемых, автоматически действующих защитных устройств, служащих для предотвращения обратного потока рабочей среды при аварийных ситуациях.

Затворы обратные опросный лист опросный лист

Область применения

Затворы обратные применяются в системах трубопроводов в качестве неуправляемых,

Затворы обратные применяются в системах трубопроводов в качестве неуправляемых, автоматически действующих защитных устройств, служащих для предотвращения обратного потока рабочей среды при аварийных ситуациях.

Подробнее
Монтаж

Затворы устанавливаются как на горизонтальных, так и на вертикальных

Затворы устанавливаются как на горизонтальных, так и на вертикальных участках трубопроводов в местах, удобных для обслуживания. Положение затвора на горизонтальном трубопроводе — крышкой вверх, на вертикальном — с направлением потока рабочей среды снизу, под тарелку.

Подробнее
Особенности

Корпус и затвор имеют уплотнительную наплавку из материала на основе

Корпус и затвор имеют уплотнительную наплавку из материала на основе хромоникелевых сплавов.

Подробнее
Технические характеристики и принцип работы

В рабочем состоянии затвор обратный под воздействием потока рабочей

В рабочем состоянии затвор обратный под воздействием потока рабочей среды открыт. При отсутствии движения рабочей среды или при действии потока в обратном направлении затвор закрывается.
Присоединение к трубопроводу — под сварку.
Герметичность затвора – по классу D ГОСТ 9544-2005.
Климатическое исполнение – У, Т по ГОСТ 15150-69.
Категория размещения – 1, 2, 3 по ГОСТ 15150-69.
При заказе необходимо указывать наименование и обозначение изделия, климатическое исполнение и категорию размещения по ГОСТ 15150-69.
Изготовление и поставка по ТУ 3742-00
Подробнее
опросный лист опросный лист

Продукция

Арматура на высокие параметры Элементы трубопроводов для ТЭС Арматура на средние параметры Электроприводы для арматуры ТЭС Редукционно-охладительные установки Паропреобразовательный клапан

Таблица параметров

Обозначение
изделия
DN,
мм
Рабочая
среда
Рр,
МПа
Тр,
˚С
Материал
корпуса
ξ D1,
мм
D2,
мм
L,
мм
Н,
мм
А,
мм
Масса,
кг
Масса
по
чертежу

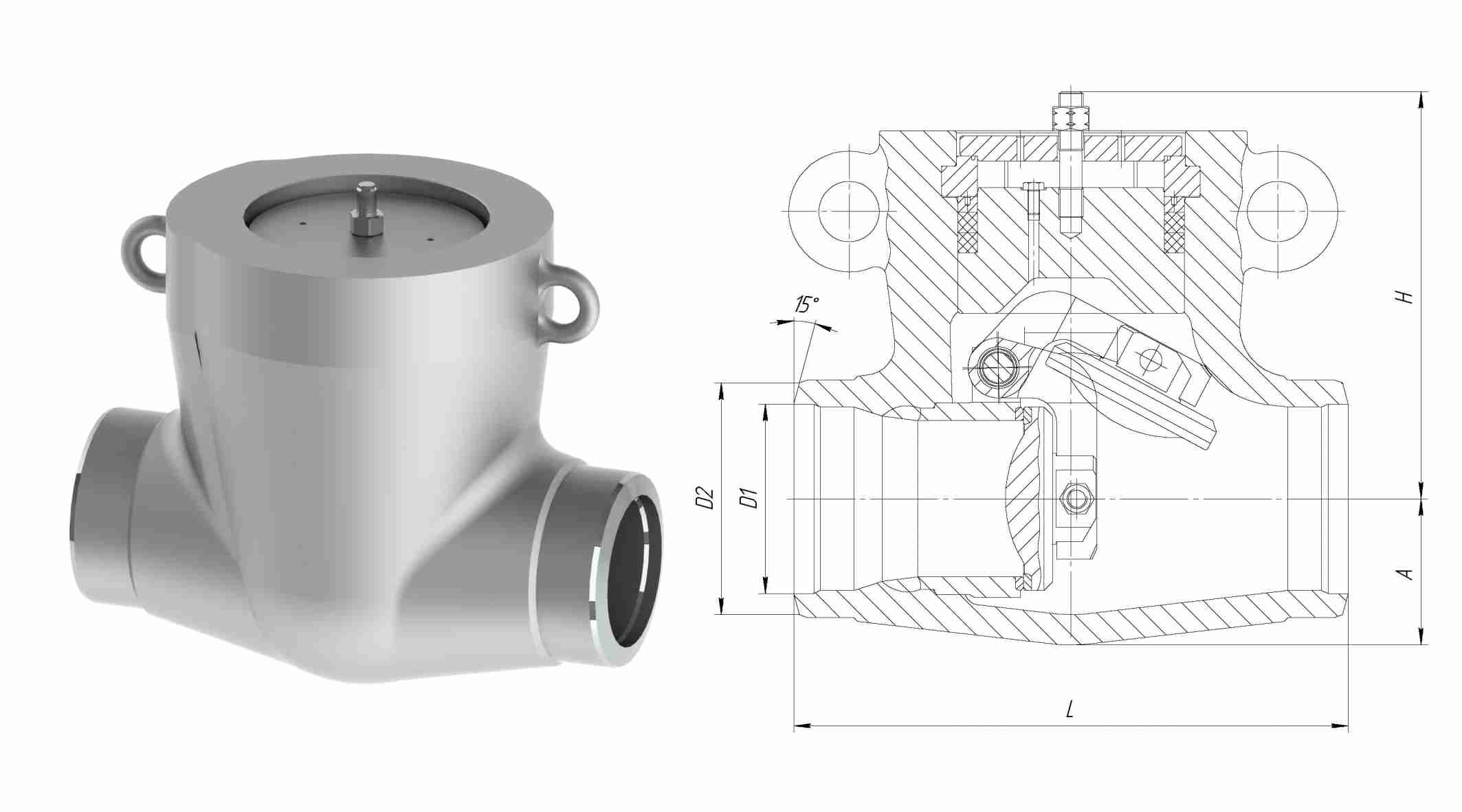

Чертеж
модель
935-100-0АМ 100 пар 9.8 540 15Х1М1ФЛ 2 112 146 400 325 120 120 130
935-100-0АМ
935-100-0АМ
935-100-0АМ
935-100-0А 100 вода 23.5 250 20ГСЛ 2 109 146 400 325 120 130 135
935-100-0А
935-100-0А
935-100-0А
912-100-0А 100 вода 37.3 280 20ГСЛ 2 98 146 400 325 120 130 135
912-100-0А
912-100-0А
912-100-0А
935-150-0М 150 пар 9.8 540 15Х1М1ФЛ 2 160 205 470 348 122 182 185
935-150-0М
935-150-0М
935-150-0М
935-150-0 150 вода 18.1 215 20ГСЛ 2 166 205 470 348 122 182 нет чертежа
935-150-0
935-150-0
935-150-0
912-150-0 150 вода 37.3 280 20ГСЛ 2 144 205 470 348 122 182 нет чертежа
912-150-0
912-150-0
912-150-0
935-175-0 175 вода 18.1 215 20ГСЛ 2 188 230 550 404 145 270 275
935-175-0
935-175-0
935-175-0
912-200-0б 200 вода 37.3 280 20ГСЛ 1 203 290 840 560 230 830 820
912-200-0б
912-200-0б
912-200-0б
935-225-0б 225 вода 23.5 250 20ГСЛ 1.2 226 285 840 560 215 840 820
935-225-0б
935-225-0б
935-225-0б
912-250-0бМ 250 пар 30.4 510 15Х1М1ФЛ 1.5 249 345 840 560 230 1030 нет в чертеже
912-250-0бМ
912-250-0бМ
912-250-0бМ
935-250-0б 250 вода 23.5 250 20ГСЛ 2 271 340 840 560 220 900 нет в чертеже
935-250-0б
935-250-0б
935-250-0б
912-250-0бМ 250 вода 37.3 280 20ГСЛ 1.5 245 345 840 560 230 1030 нет в чертеже
912-250-0бМ
912-250-0бМ
912-250-0бМ
912-300-0б 300 вода 37.3 280 20ГСЛ 2.3 281 400 1350 560 230 1335 1335
912-300-0б
912-300-0б
912-300-0б
912-325-0бМ 325 пар 30.4 510 15Х1М1ФЛ 3.4 330 450 1440 560 230 1425 1425
912-325-0бМ
912-325-0бМ
912-325-0бМ
912-325-0б 325 вода 37.3 280 20ГСЛ 3.4 330 450 1440 560 230 1425 1425
912-325-0б
912-325-0б
912-325-0б
912-350-0б 350 вода 37.3 280 20ГСЛ 4.2 356 480 1500 560 230 1525 1525
912-350-0б
912-350-0б
912-350-0б
912-400-0 400 вода 37.3 280 20ГСЛ 2 406 550 1300 1005 335 4180 у чехова 4180
