Клапаны импульсные DN 25 серии 112 являются составной частью ИПУ, предназначенных для установки на «горячих» линиях трубопроводов пара промежуточного перегрева и трубопроводов редуцированного и охлажденного пара РОУ.

Клапаны импульсные DN25 опросный лист опросный лист

Область применения

Клапаны импульсные DN 25 серии 112 являются составной частью ИПУ, предназначенных

Клапаны импульсные DN 25 серии 112 являются составной частью ИПУ, предназначенных для установки на «горячих» линиях трубопроводов пара промежуточного перегрева и трубопроводов редуцированного и охлажденного пара РОУ.

Подробнее
Монтаж

ИК устанавливаются на горизонтальных участках трубопроводов штоком

ИК устанавливаются на горизонтальных участках трубопроводов штоком вверх и располагаются возможно ближе к главному предохранительному клапану для обеспечения минимальной инерционности срабатывания всего устройства.

Подробнее
Технические характеристики и принцип работы

Клапаны управляют работой ГПК путем подачи (или ее прекращения) рабочей

Клапаны управляют работой ГПК путем подачи (или ее прекращения) рабочей среды в камеру сервопривода. Клапан не имеет электромагнитного привода, и срабатывание клапана достигается под прямым воздействием изменяющегося давления пара в трубопроводе.
Присоединение к трубопроводу — при помощи фланцев (в комплект поставки не входят).
Изготовление и поставка по ТУ 3742-006-71228244-2008.
Подробнее
опросный лист опросный лист

Продукция

Арматура на высокие параметры Элементы трубопроводов для ТЭС Арматура на средние параметры Электроприводы для арматуры ТЭС Редукционно-охладительные установки Паропреобразовательный клапан

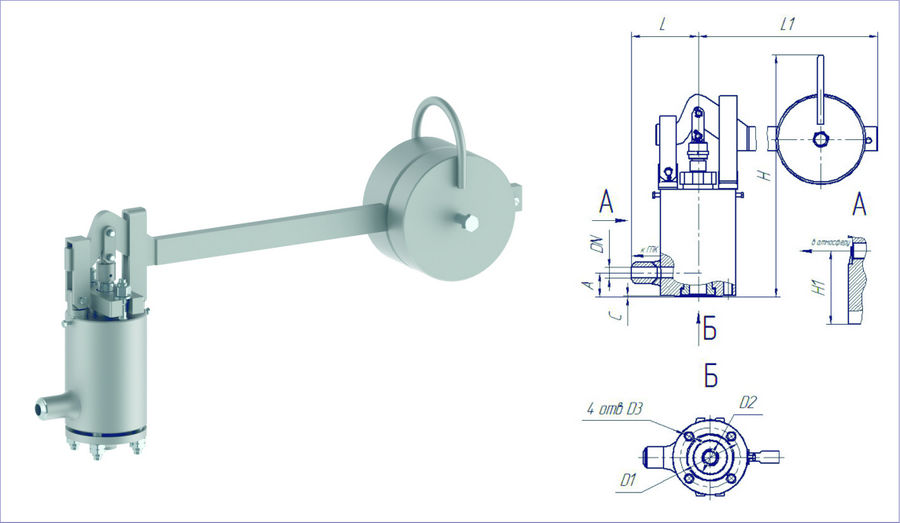

Таблица параметров

Обозначение
изделия
DN,
мм
Рабочая
среда
Рр,
Мпа
Тр,
˚С
Материал
корпуса
H,
мм
Н1,
мм
А,
мм
L,
мм
L1,
мм
D,
мм
D1,
мм
D2,
мм
D3,
мм
Масса,
кг
Чертеж
модель
112-25х1-0М 25 пар 4.0 545 12Х1МФ 360 125 40 120 730 130 100 58 М16 45
112-25х1-0М
112-25х1-0М
112-25х1-0М
112-25х1-0 25 пар 1.2 450 20 360 125 40 120 730 130 100 58 М16 31
112-25х1-0
112-25х1-0
112-25х1-0
112-25х1-0-01 25 пар 3.0 450 20 360 125 40 120 730 130 100 58 М16 40
112-25х1-0-01
112-25х1-0-01
112-25х1-0-01
112-25х1-0-02 25 пар 4.3 450 20 360 125 40 120 730 130 100 58 М16 45
112-25х1-0-02
112-25х1-0-02
112-25х1-0-02
