Форсунки применяются в составе охладителей пара ОУ, РОУ, БРОУ и предназначены для распыления охлаждающей воды. Комбинированная пароводяная форсунка типа 1431-100/65-Ф предназначена для распыления охлаждающей воды с помощью парового потока и получения пароводяной смеси для впрыска в охладитель пара БРОУ.

Форсунки пароводяные опросный лист опросный лист

Область применения

Форсунки применяются в составе охладителей пара ОУ, РОУ, БРОУ и предназначены

Форсунки применяются в составе охладителей пара ОУ, РОУ, БРОУ и предназначены для распыления охлаждающей воды. Комбинированная пароводяная форсунка типа 1431-100/65-Ф предназначена для распыления охлаждающей воды с помощью парового потока и получения пароводяной смеси для впрыска в охладитель пара БРОУ.

Подробнее
Технические характеристики и принцип работы

Два исполнения форсунки отличаются наличием во входных патрубках дроссельных

Два исполнения форсунки отличаются наличием во входных патрубках дроссельных шайб, предназначенных для снижения давления пара.

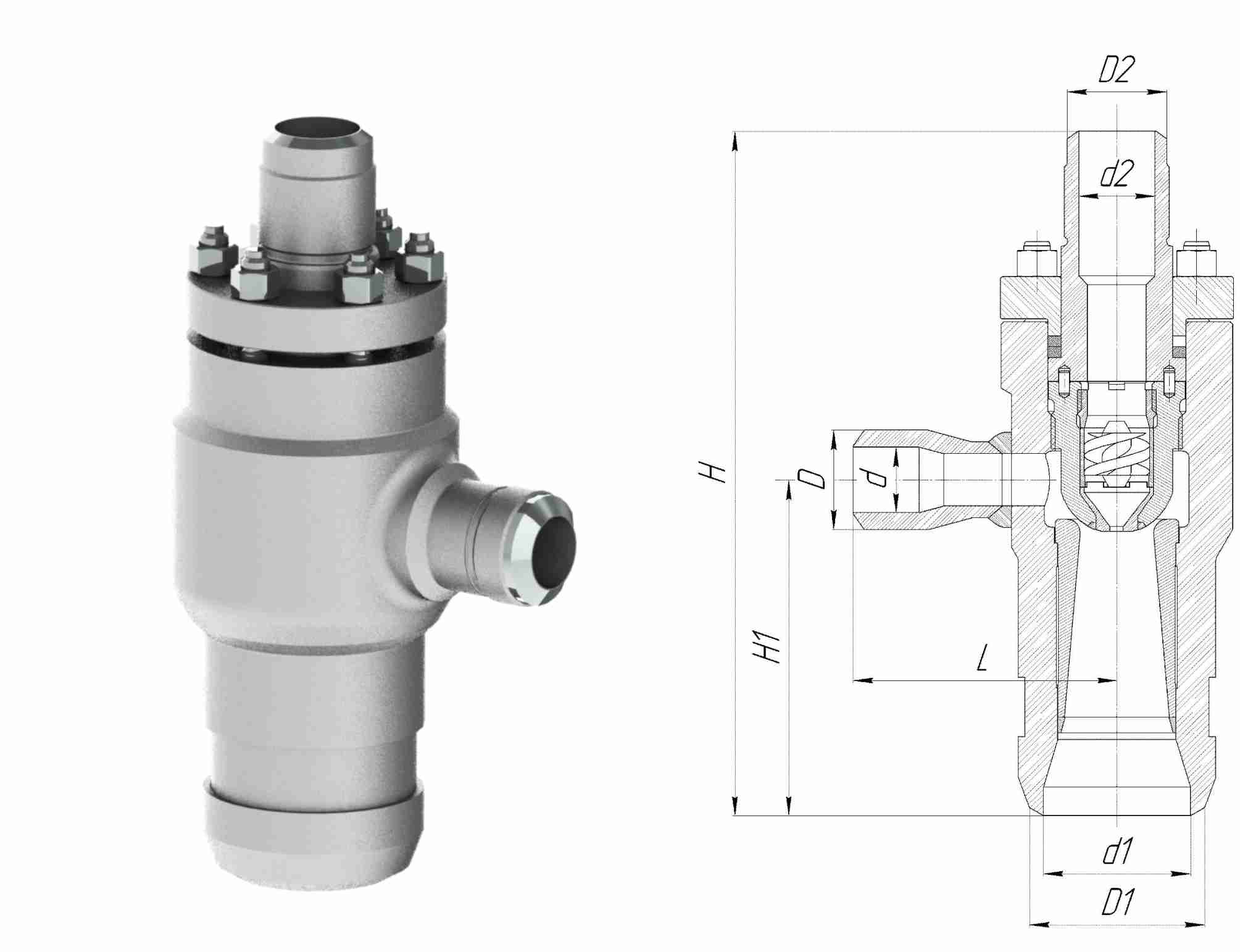

Пароводяная форсунка с односторонним подводом пара 1415-100/50-Ф конструктивно аналогична форсунке 1431-100/65-Ф.
Форсунки серии 1415-100/50-Ф, кроме базового исполнения, имеют исполнение -01...-23.
Форсунки серии 1431-100/65-Ф, кроме базового исполнения, имеют исполнение -01, -02.
Исполнение форсунок выбирают по результатам теплогидравлического расчета.
Наряду с центробежными форсунками применяются пароводяные форсунки струйного типа 1100-20-Ф, 1100-20-Ф-01.
При работе всех типов пароводяных форсунок на выходе образуется пароводяная смесь с температурой насыщения которая затем поступает к узлу впрыска охладителя пара.
Материал корпуса - сталь 12Х1МФ. Изготовление и поставка пароводяных форсунок по ТУ 3113-008-71228244-2008.
Подробнее
опросный лист опросный лист

Продукция

Арматура на высокие параметры Элементы трубопроводов для ТЭС Арматура на средние параметры Электроприводы для арматуры ТЭС Редукционно-охладительные установки Паропреобразовательный клапан

Таблица параметров

Обозначение
изделия
DN,
мм
Давление
пара,
МПа
Температура
пара,
°С
Давление
воды,
МПа
Температура
воды,
°С
Н,
мм
Н1,
мм
L,
мм
d,
мм
d,
мм
d1,
мм
d1,
мм
d2,
мм
d2,
мм
Масса,
кг
Чертеж
модель
1100-20-Ф … -01 20/20 13.7 560 23.5 250 248 105 107 19 32 22 29 22 29 10.9
1415-100/50-Ф 100/50 13.7 560 23.5 250 500 255 200 50 76 106 133 58 76 64.9
1415-100/50-Ф
1415-100/50-Ф
1415-100/50-Ф
1415-100/50-Ф-01 … -30 100/50 13.7 560 23.5 250 500 255 200 50 76 112 133 58 76 64,5…65,3
1431-100/65-Ф … -02 100/65 9.8 540 23.5 250 487 220 418 62 76 112 133 58 76 63.7
