Клапаны запорно-дроссельные
Клапаны запорно-дроссельные DN 100/150 , 150/200 и 200/250 серии 950 применяются в качестве дроссельных регуляторов БРОУ, предназначенных для сброса острого пара при пусках и остановках энергоблоков, при резких снижениях нагрузок турбины и в случаях превышения давления в трубопроводе сверх допустимого значения.

Клапаны запорно-дроссельные опросный лист опросный лист

Область применения

Клапаны запорно-дроссельные DN 100/150 , 150/200 и 200/250 серии 950

Клапаны запорно-дроссельные DN 100/150 , 150/200 и 200/250 серии 950 применяются в качестве дроссельных регуляторов БРОУ, предназначенных для сброса острого пара при пусках и остановках энергоблоков, при резких снижениях нагрузок турбины и в случаях превышения давления в трубопроводе сверх допустимого значения.
Клапаны запорно-дроссельные DN 100/150 предназначаются для БРОУэнергоблоков 300 МВт(950-100/150-Э) и БРОУ питательного турбонасоса (ПТН) энергоблоков 500 МВт (950-100/150-Э-01).
Клапаны DN 150/250 и 200/250 предназначаются для БРОУ энергоблоков 300-1200 МВт и БРОУ ПТН энергоблоков 800 МВт.

Подробнее
Технические характеристики и принцип работы

Клапан управляется дистанционно (автоматически) от электропривода и

Клапан управляется дистанционно (автоматически) от электропривода и вручную от маховика. В закрытом положении обеспечивается герметичное перекрытие клапана.
Присоединение к трубопроводу - под сварку.
Материал корпуса-сталь.
Подробнее
опросный лист опросный лист

Продукция

Арматура на высокие параметры
Главные предохранительные клапаны Клапаны импульсные DN25 Клапаны запорные Задвижки Дроссельные устройства Клапаны импульсные DN20 Клапаны предохранительные Клапаны обратные Затворы обратные Форсунки пароводяные Охладители пара Клапаны регулирующие и дроссельные Клапаны запорно-дроссельные
Элементы трубопроводов для ТЭС Арматура на средние параметры Электроприводы для арматуры ТЭС Редукционно-охладительные установки Паропреобразовательный клапан

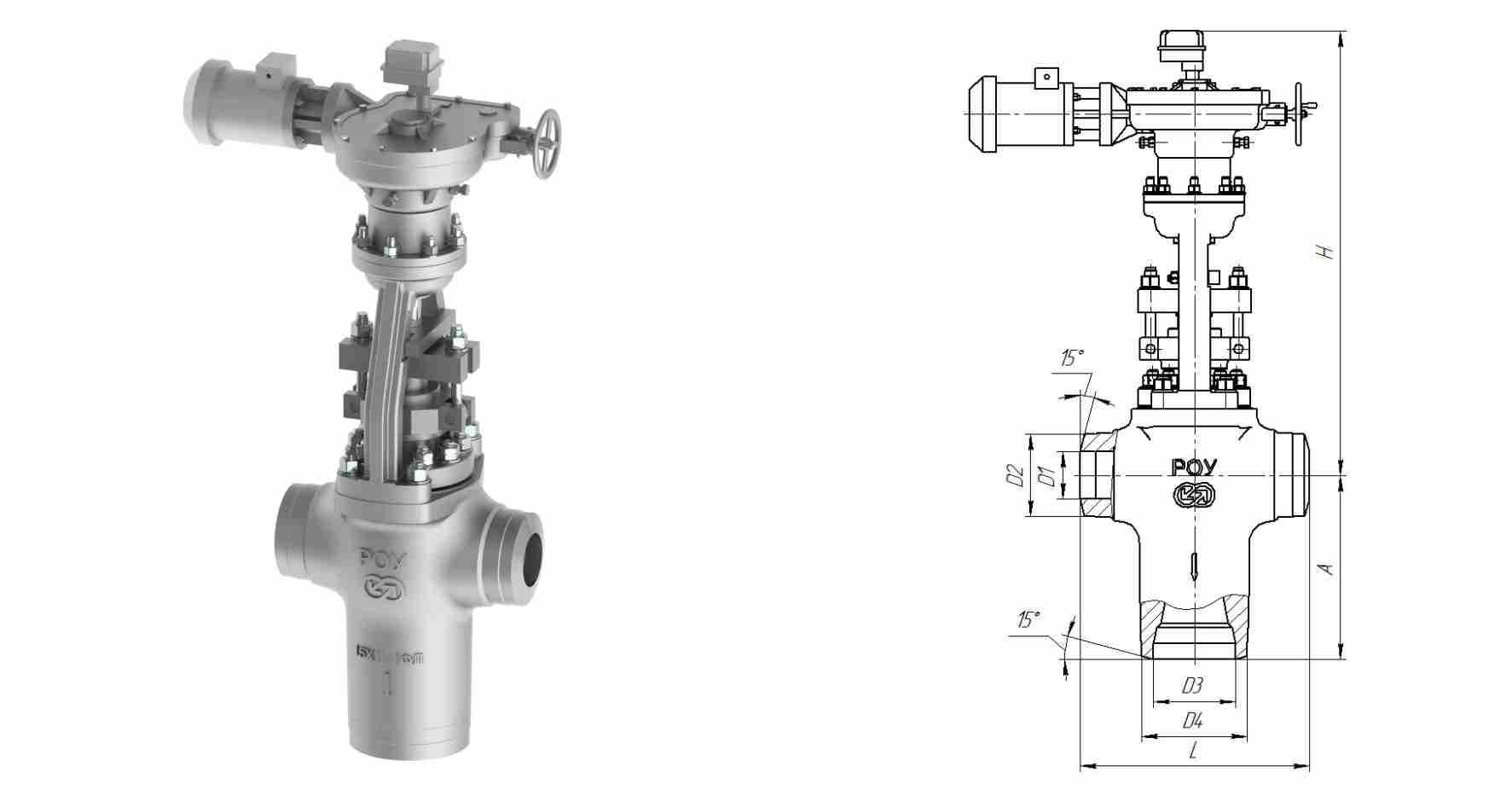

Таблица параметров

Обозначение
изделия		 DN,
мм		 Рабочая
среда		 Рр,
МПа		 Тр,


˚С		 Максимальный
перепад
давления,
МПа		 Условная
пропускная
способность
Kv,
куб.м/ч		 Материал
корпуса		 Мкр,
Нм

(Fo,
Н)
[Fp,
H]		 Кол-во
оборотов		 Рабочий
ход,
мм		 Способ
управления		 Привод Мощность
электропривода,
кВт		 Время
полного
хода		 D1,
мм		 D2,
мм		 D3,
мм		 D4,
мм		 L,
мм		 Н
до
переходника		 Н
переходника		 Н
привода		 Н,
мм		 А,
мм		 Масса,
кг		 Чертеж
модель
950-100/150-Э 100/150 пар 25.0 545 критический 95 15Х1М1ФЛ 1110 5 40 Э 794-Э-0а 3.2 14 97 172 170 255 600 1320 450 724.5 1320 450 724.5
950-100/150-Э
950-100/150-Э
950-100/150-Э
950-100/150-Э-01 100/150 пар 25.0 545 критический 55 15Х1М1ФЛ 1110 5 40 Э 794-Э-0а 3.2 14 97 172 170 255 600 1320 450 725.5 1320 450 725.5
950-100/150-Э-01
950-100/150-Э-01
950-100/150-Э-01
950-150/250-Э 150/250 пар 25.0 545 критический 220 15Х1М1ФЛ 2000 8 80 Э 876-Э-0-02 6 23 151 262 263 335 730 1415 585 1295 1415 585 1295
950-150/250-Э
950-150/250-Э
950-150/250-Э
950-150/250-Э-01 150/250 пар 25.0 545 критический 220 15Х1М1ФЛ 2000 8 80 Э 876-Э-0 11.8 11.5 151 262 263 335 730 1415 585 1457 1415 585 1457
950-150/250-Э-01
950-150/250-Э-01
950-150/250-Э-01
950-150/250-Э-02 150/250 пар 25.0 545 критический 170 15Х1М1ФЛ 2000 8 80 Э 876-Э-0-02 6 23 151 262 263 335 730 1415 585 1413 1415 585 1413
950-150/250-Э-02
950-150/250-Э-02
950-150/250-Э-02
950-200/250-Э 200/250 пар 25.0 545 критический 455 15Х1М1ФЛ 3096 8 80 Э 797-ЭР-0 11.8 12 208 345 251 345 850 1485 600 2442 1485 600 2442
950-200/250-Э
950-200/250-Э
950-200/250-Э
