Клапаны обратные
Клапаны обратные применяются в системах трубопроводов в качестве неуправляемых, автоматически действующих защитных устройств, служащих для предотвращения обратного потока рабочей среды при аварийных ситуациях.

Клапаны обратные опросный лист опросный лист

Область применения

Клапаны обратные применяются в системах трубопроводов в качестве неуправляемых,

Клапаны обратные применяются в системах трубопроводов в качестве неуправляемых, автоматически действующих защитных устройств, служащих для предотвращения обратного потока рабочей среды при аварийных ситуациях.

Подробнее
Монтаж

Устанавливаются крышкой вверх только на горизонтальных участках трубопроводов

Устанавливаются крышкой вверх только на горизонтальных участках трубопроводов в местах, удобных для обслуживания. Направление потока рабочей среды — под золотник.

Подробнее
Особенности

Корпус и затвор имеют уплотнительную наплавку из материала на основе

Корпус и затвор имеют уплотнительную наплавку из материала на основе хромоникелевых сплавов.

Подробнее
Технические характеристики и принцип работы

В рабочем состоянии клапан обратный под воздействием потока рабочей

В рабочем состоянии клапан обратный под воздействием потока рабочей среды открыт. При отсутствии движения рабочей среды или при действии потока в обратном направлении клапан закрывается.
Присоединение к трубопроводу – под сварку.
Герметичность затвора – по классу D ГОСТ 9544-2005.
Климатическое исполнение – У, Т по ГОСТ 15150-69.
Категория размещения – 1, 2, 3 по ГОСТ 15150-69.
При заказе необходимо указывать наименование и обозначение изделия, климатическое исполнение и категорию размещения по ГОСТ 15150-69.
Изготовление и поставка по ТУ 3742-005-71228244-2009.
Подробнее
опросный лист опросный лист

Продукция

Арматура на высокие параметры
Главные предохранительные клапаны Клапаны импульсные DN25 Клапаны запорные Задвижки Дроссельные устройства Клапаны импульсные DN20 Клапаны предохранительные Клапаны обратные Затворы обратные Форсунки пароводяные Охладители пара Клапаны регулирующие и дроссельные Клапаны запорно-дроссельные
Элементы трубопроводов для ТЭС Арматура на средние параметры Электроприводы для арматуры ТЭС Редукционно-охладительные установки Паропреобразовательный клапан

Таблица параметров

Обозначение
изделия		 DN,
мм		 Рабочая
среда		 Рр,
Мпа		 Тр,
˚С		 Материал
корпуса		 ξ D1,
мм		 D2,
мм		 L,
мм		 Н,
мм		 А,
мм		 Масса,
кг		 Чертеж
модель

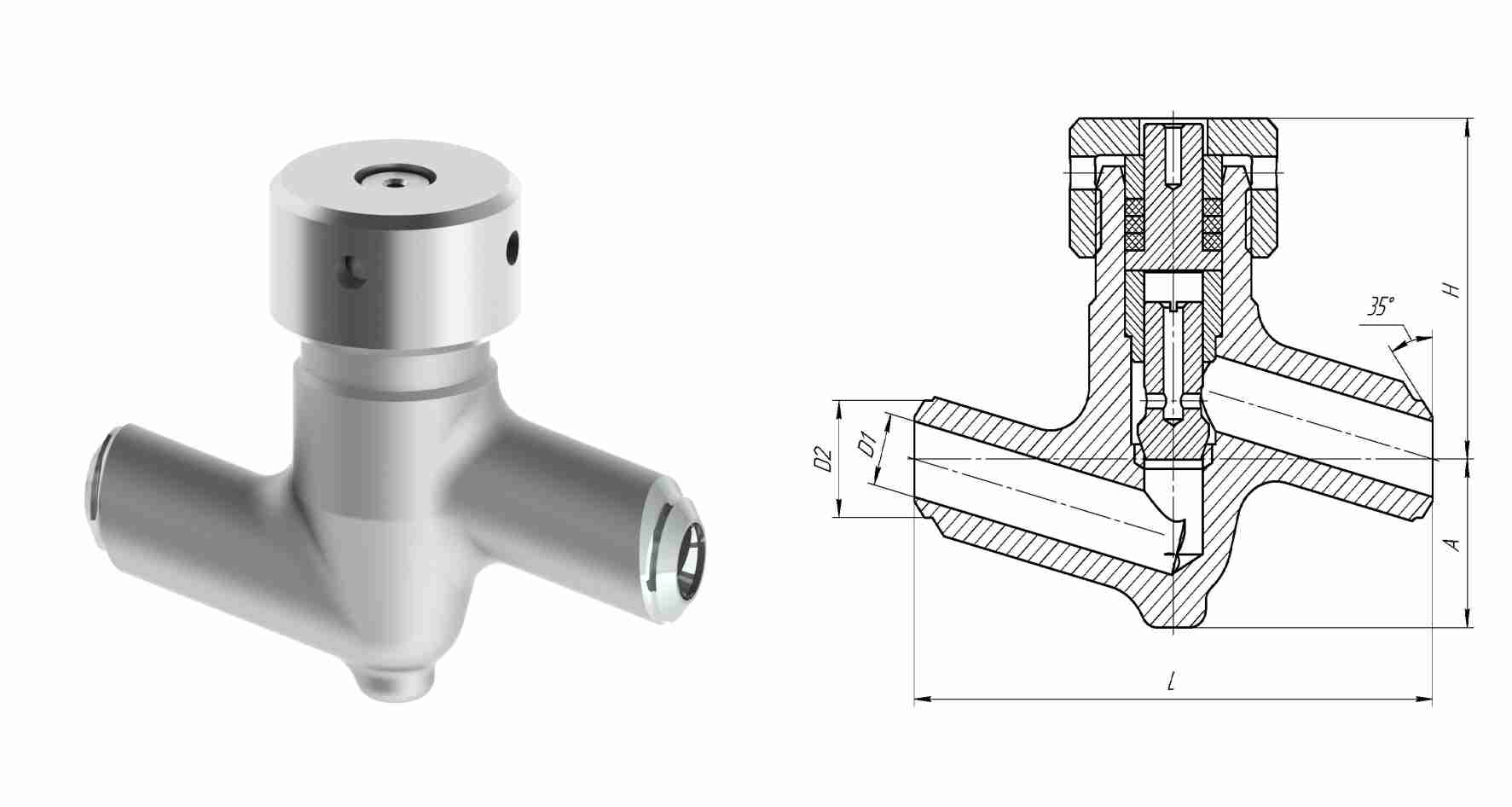

720-20-0А-01 20 пар 25,0 545 12Х1МФ 5-7 20 32 160 94 46 2.6
720-20-0А-01
720-20-0А-01
720-20-0А-01
720-20-0А 20 вода 37.3 280 20 5-7 20 32 160 94 46 2.6
720-20-0А
720-20-0А
720-20-0А

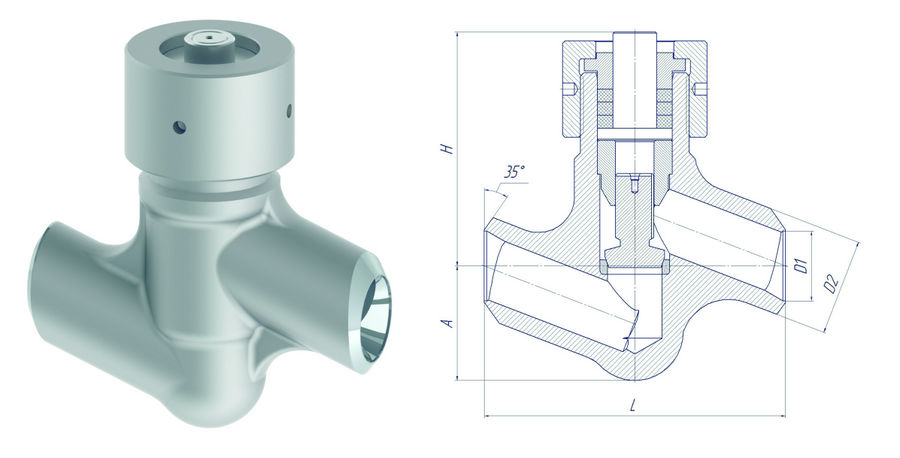

843-40-0а-01 32 пар 25,0 545 12Х1МФ 5-7 31 66 220 180 85 15.7
843-40-0а-01
843-40-0а-01
843-40-0а-01
843-40-0а-02 40 вода 37.3 280 20 5-7 39 66 220 180 85 15.3
843-40-0а-02
843-40-0а-02
843-40-0а-02
843-40-0а-03 65 вода 23.5 250 20 5-7 58 80 250 194 95 18.4
843-40-0а-03
843-40-0а-03
843-40-0а-03
843-40-0а-04 65 пар 9.8 540 12Х1МФ 5-7 62 80 250 194 95 18.3
843-40-0а-04
843-40-0а-04
843-40-0а-04
